96

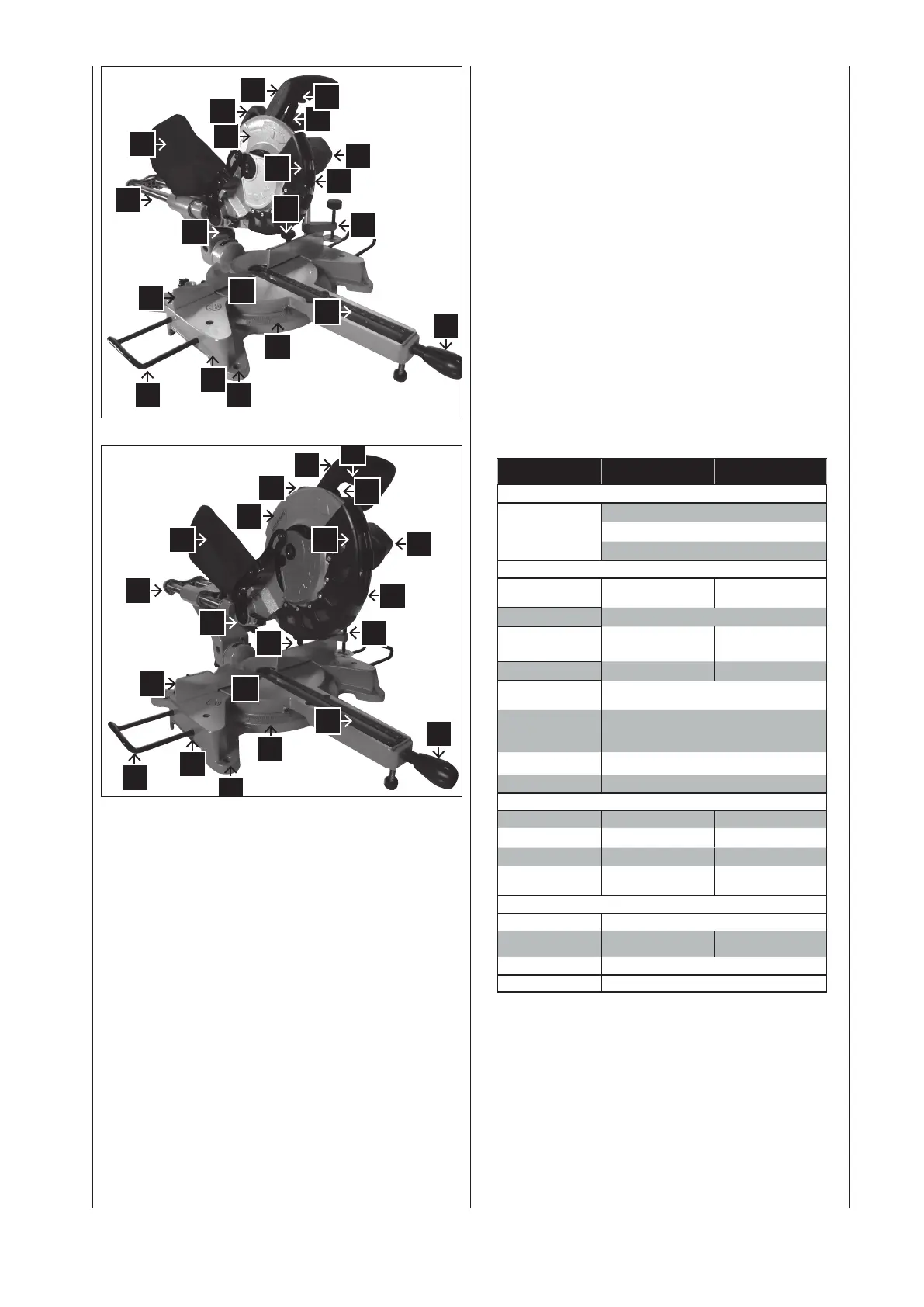

Poikittain, Kuva. 1
1 Liukukisko
2 Ylempi teränsuojus
3 Alempi teränsuojus - vapautuskahva
4 Virrankatkaisin
5 Kädensija
6 Moottori
7 Alempi sahanteränsuoja
8 Sahanterä kovametallikärjellä
9 Työtaso
10 Pidennystuki
11 Kulma-asteikko
12 Pidätin
13 Pöydän aukko
14 Kääntölava
15 Pultinreiät
16 Pistoke
17 Kiinnitysistukka
18 Pölypussi
19 Kantoripa
20 Laser
21 Kiristinkahva
mss 8 mss 10
Toimitus sisältää
Katkaisu-javetosaha
Pienosat
Käyttöohjeet
Tekniset tiedot
Sahanterän
halkaisija
210 mm 254 mm
Sahanterän syvyys
30,0 mm
Mitat
780 x 460 x 485
mm
810 x 460 x 395
mm
Paino
13,5 kg 17,0 kg
Kääntölavan hal-
kaisija
250 mm
Kulmavasteet
vasemmalle ja
oikealle
0°, 15°, 22,5°, 30°, 45°
45°/0°/45°
Kääntöalue
0°–45°
Kallistusalue
Poikkileikkaus 90°
58 x 340 mm 78 x 340 mm
Kulmaleikkaus 45°
58 x 240 mm 78 x 240 mm
Viistoleikkaus 45°
32 x 340 mm 42 x 340 mm
Yhdistelmäleikkaus
45°
32 x 240 mm 42 x 240 mm
Kone
Moottori V/Hz
230V / 50 Hz
Teho P1
1500 W (S3
20%)
2000 W (S3
20%)
Pyörimisnopeus
5000 1/min
Laser class
2
Oikeus teknisiin muutoksiin pidätetään!
Äänen painetaso sahatessa:
Äänen maksimipainetaso: 99 dB(A)
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 8
1
2
3
4
5
6
7
8
17
21
13
12
11
14
15
16
10
9
20
18
19
Fig. 1 mss 10
