92
• Kui saelehe ja 90° nurgiku vahe on minimaalne, siis
keerake tähtkäepide taas kinni. Nüüd peaks laud
saelehe suhtes 90° all paiknema.
• Vabastage lukustuskruvi ja seadke osuti nullasen-
disse. Pingutage kruvi kinni. Palun pidage silmas:
nurgaskaala on hea abivahend, kuid teda ei tohiks
täppistöödel kasutada. Kasutage proovisaagimiste
läbiviimiseks jäätmepuitu ja seadistage vajadusel
lauda.
Juhis: Laud ei tohi vastu mootoriplokki toetuda, sest
see võib soovimatut müra tekitada.

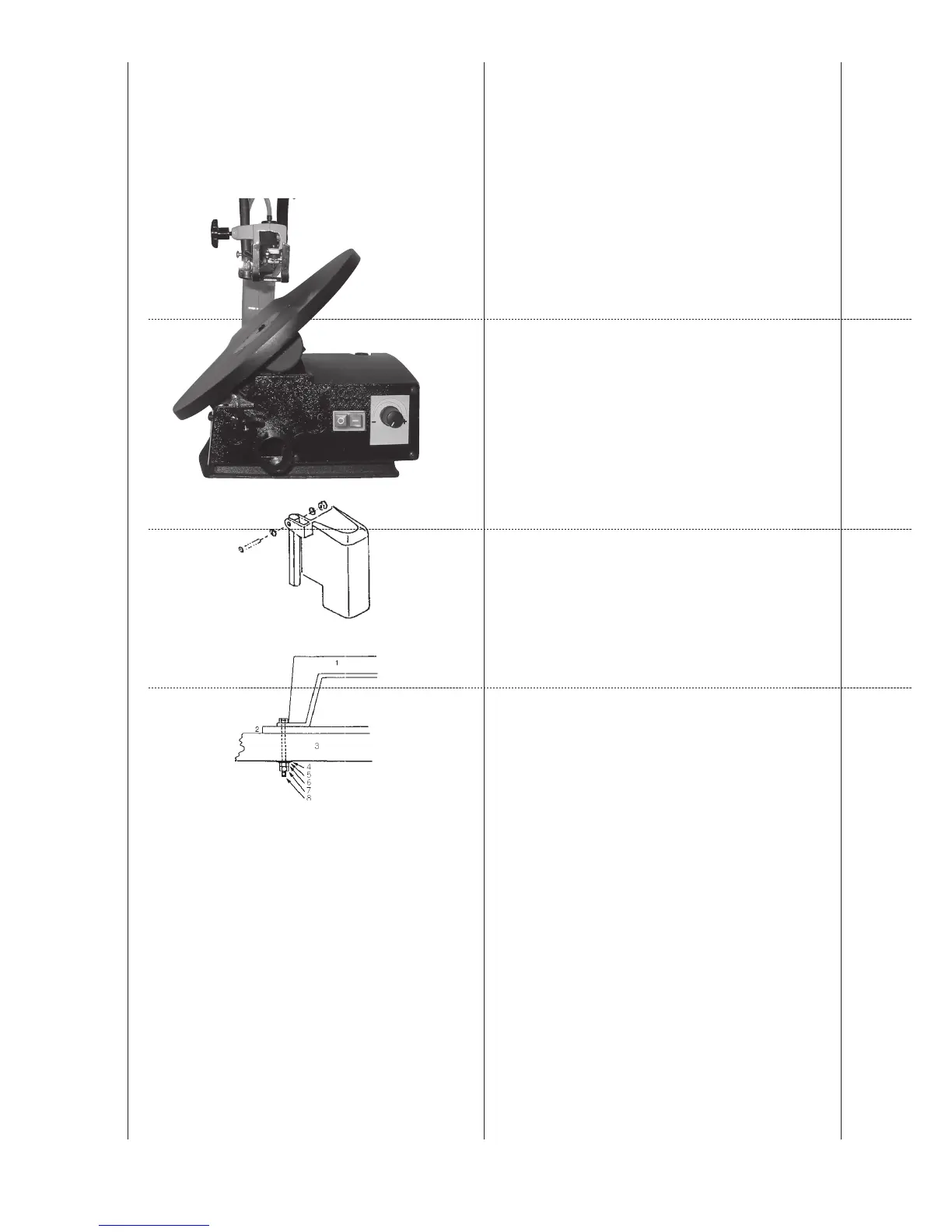

Horisontaalne saagimislaud ja kaldlõiked, joon. 2+3
• Saagimislaua saab 45° all vasakpoolsesse kaldasen-
disse seada või horisontaalasendisse jätta.
• Töölaua alt leiate kaldenurga ligikaudseks mahalu-
gemiseks nurgaskaala. Kasutage täppisseadistamisel
proovisaagimiste läbiviimiseks jäätmepuitu ja seadis-
tage vajadusel lauda.
Lehekaitsme montaaž, joon. 4
Monteerige lehekaitse joonisel kujutatud viisil hoidiku
külge. Kindlustage polt mutri ja seibiga.
• Tõstke saag raamist ja soklist hoides üles ning ase-
tage töölauale.
• Tutvuge sae käsitsemiselementide ja võimsustunnu-
stega.
Sae monteerimine töölauale, joon. 5
• Sae pealepanemiseks sobib massiivsest puidust
töölaud paremini kui nõrk vineerkarkass, mis endast
vibratsiooni- ja mürakoormusega häirivalt märku an-
nab.
• Töölauale monteerimiseks vajalikke tööriistu ja väike-
detaile koos saega ei tarnita. Kasutage siiski vähemalt
järgnevas ulatuses varustust:
1 Saekeha
2 Vahtkummalus
3 Töölaud
4 Lapiktihend
5 Alusseib
6 Kuuskantmutter
7 Vastumutter
8 Kuuskantpolt
Koguse kirjeldus
• 4 kuuskantpolti (6 mm) 1/4-20 x pikkus
• 4 lapiktihendit (7 mm) 9/321.0
• 4 alusseibi (7 mm) 9/321.0.
• 8 kuuskantmutrit (6 mm) 1/4-20
• Puurige esmalt toetuspinna sisse avad ja pange poldid
sisse.
• Koos saega ei tarnita ka müra vähendavat vahtkum-
malust. Me soovitame seda siiski tungivalt kasutada,
Fig. 3
Fig. 4
Fig. 5
