Scheppach TS310 Translation From Original Manual

104
Montage
Let op!
Let erop bij het uitpakken dat er zich in de binnenste
delen van de verpakking kleine onderdelen van de
machine bevinden.

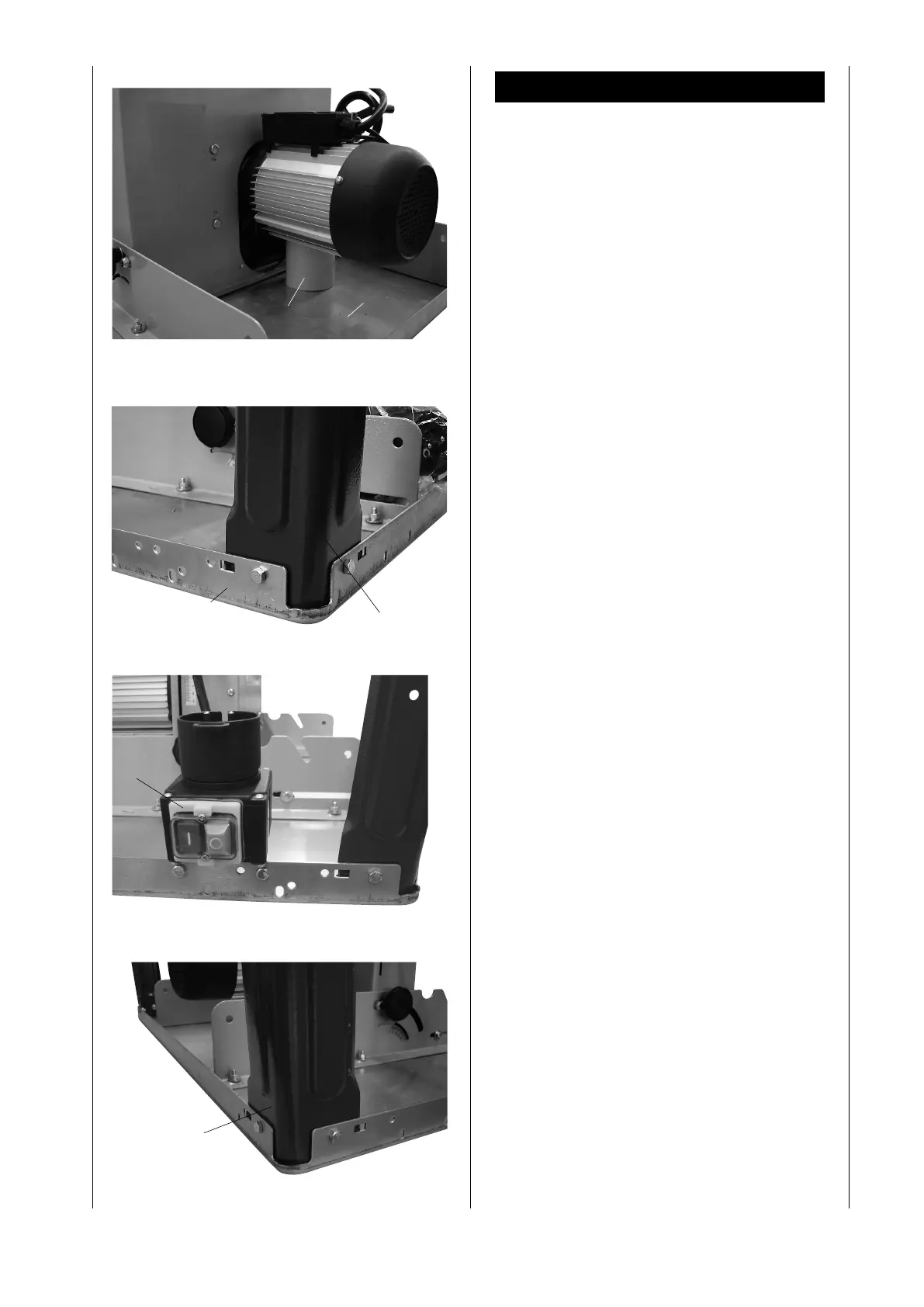

Fig. 1
Leg het tafelblad 1 op een werkbank.
(verpakkingsvulling onder de motor verwijderen)
Fig. 1.1
Monteer poot 2 op het tafelblad met 2 zeskantschroeven
M6 x 16, 2 volgringen 6 en 2 moeren M6.
De schroeven licht aandraaien met de hand.
Fig. 2
Monteer de schakelaar 6 met 2 zeskantschroeven M6 x
16, 2 volgringen 6 en 2 moeren M6 op de het tafelblad.
Fig. 3
Monteer poot 3 op het tafelblad met 2 zeskantschroeven
M6 x 16, 2 volgringen 6 en 2 moeren M6.
De schroeven licht aandraaien met de hand.
Fig. 1
1
a
Fig. 1.1
1
2
Fig. 2
6
Fig. 3
3
