Nelle gure, la cappottatura superiore di aspirazione è
stata solo tratteggiata, in alcuni casi addirittura tralascia-
ta, per illustrare lavorazione o dispositivo in modo più
chiaro.
Per tutti i procedimenti di lavoro illus trati è necessario im-
piegare la cappottatura superiore di aspirazione.
Taglio di pezzi stretti, Fig. B
(Pezzi da lavorare di larghezza inferiore a 120 mm)
Attrezzo: lama per sega circolare per tagli longitudinali
Lavorazione: Regolare l’arresto di lunghezza in relazio-
ne alla larghezza del pezzo da lavorare. Far scorrere il
pezzo con ambe le mani, servirsi della sbarra scorrevole
nelle vicinanze della lama della sega, e spingere il pezzo
da lavorare no dietro al cuneo divisore. Per pezzi corti,
utiliz zare n dall’inizio dei lavori la sbarra scorrevole.
Taglio di orli e bordi, Fig. C
Attrezzo: lama per sega circolare per tagli di precisione
Lavorazione: Montare l’arresto longitudinale con super-
cie di contatto bassa o ricorrere all’arresto ausiliario.
Con la sbarra scorrevole, spingere il pezzo da lavo rare
nchè la parte terminale dello stesso si trovi nell’ambito
del cuneo divisore. Per impedire che i pezzi più lunghi si
ribaltino alla ne dei lavori di taglio, applicare il prolunga-
mento per banco.
Nota: Fissare con viti quei dispositivi che necessitano di
essere collegati a parti della macchina. Con i morsetti a
C si possono effettuare collegamenti alla macchina solo
provvisori.
Calibro del tagliente trasversale di pezzi stretti, Fig. D
Attrezzo: lama a denti piccoli per tagli trasversali
Lavorazione: Regolare il listello di protezione in modo
che i pezzi tagliati non vengano a contatto con la parte
sporgente della lama della sega. Condurre i pezzi solo
con l’ausilio dell’arresto trasversale o del carrello trasver-
sale.
Non allontanare con le mani i pezzi di scarto vicini al pez-
zo da lavorare.
m
Allacciamento elettrico
Il motore elettrico installato è collegato in ordine di mar-
cia. Il collegamento è conforme alle normative applicabili
VDE e DIN.
L’allacciamento alla rete da parte dell’utente e il cavo di
prolunga uti lizzato devono essere conformi a tali diretti-
ve.
Importante: Il motore elettrico 230 V / 50 Hz è realizzato
per il tipo di esercizio S6 / 40% (400 V/50 Hz S6/40%).
Nel caso di sovraccarico del motore, questo si spegne
automaticamente. Dopo un tempo di raffreddamento (va-
riabile) è nuovamente possibile riaccendere il motore.

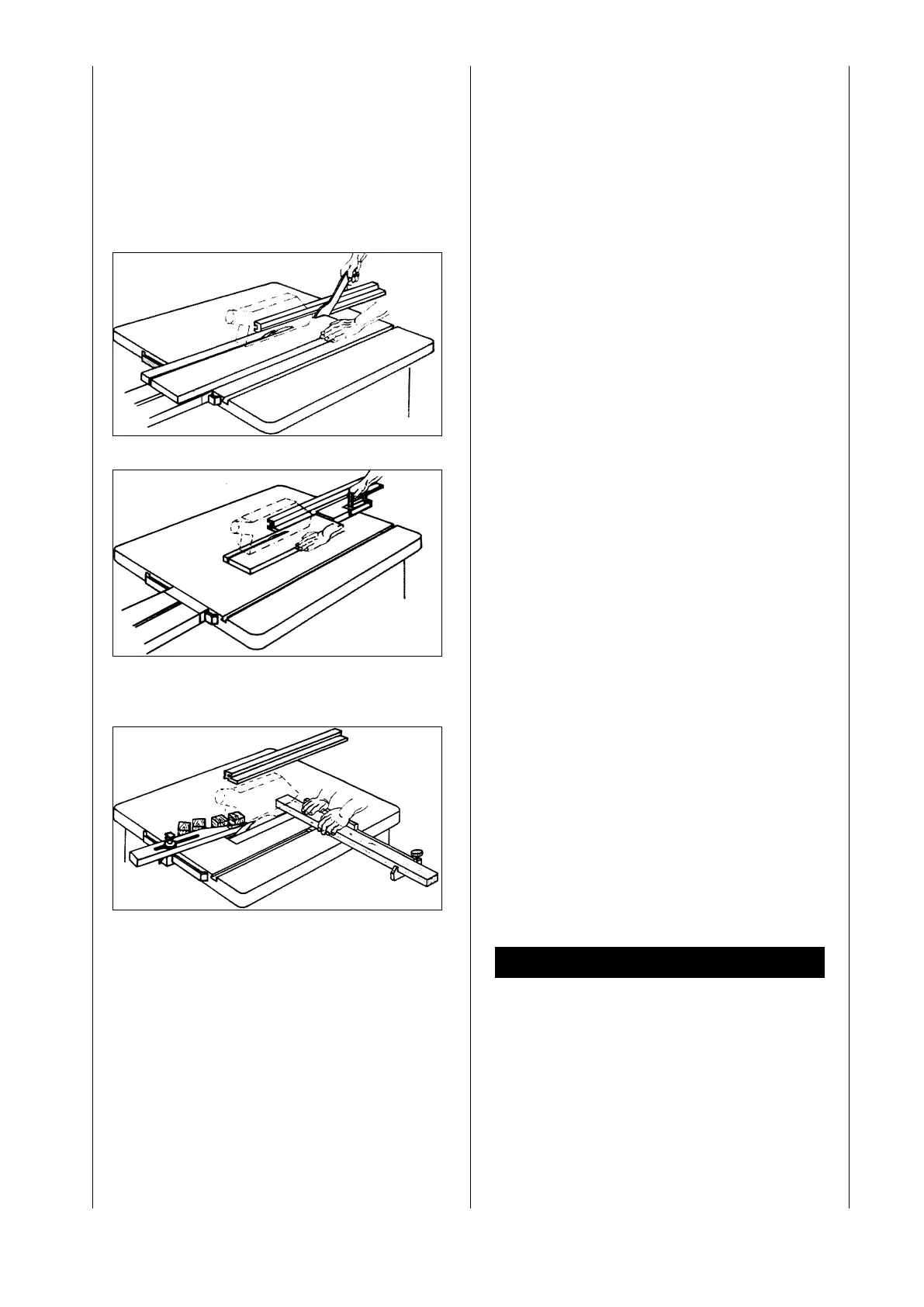

Fig. B
