148

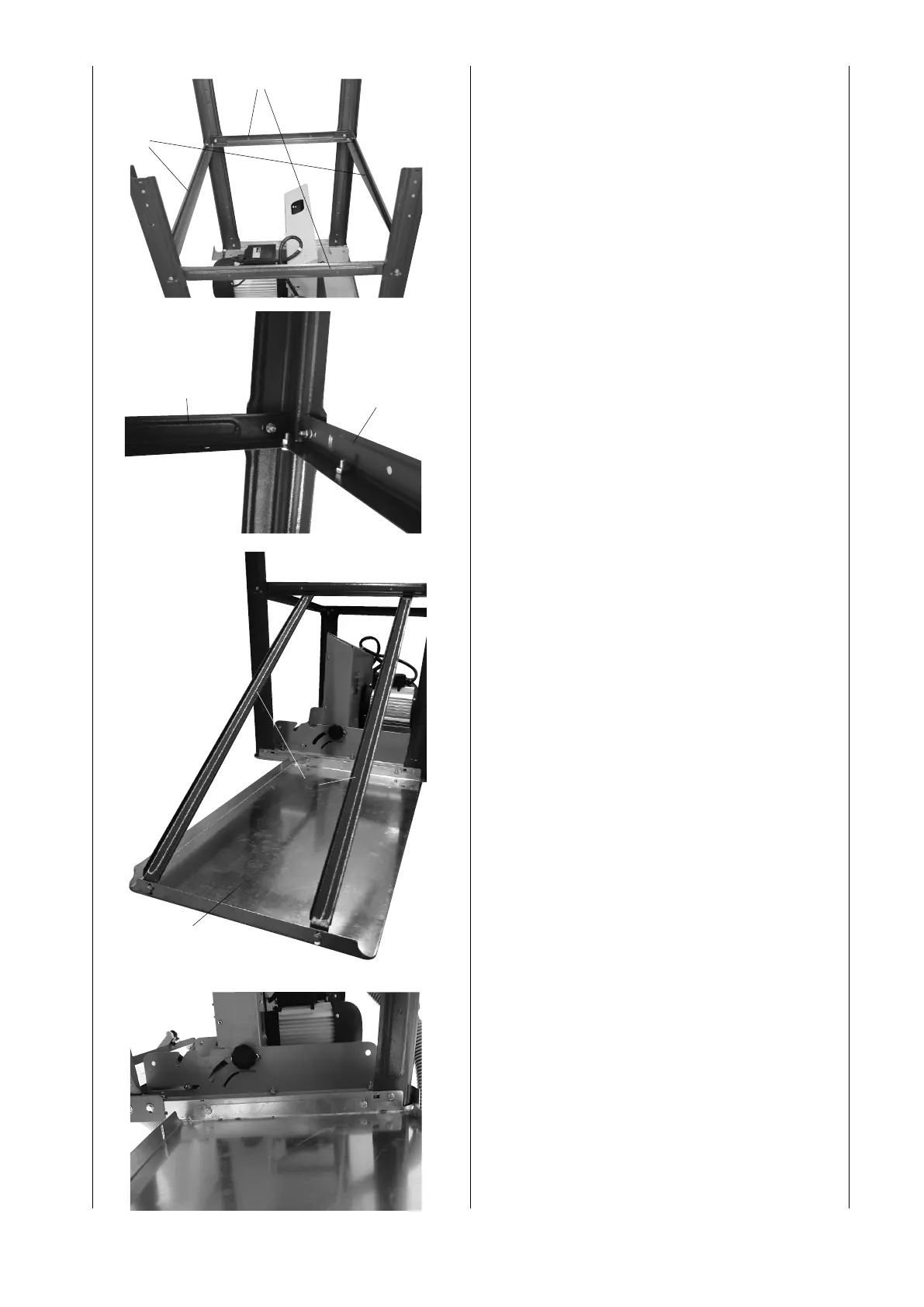

Sl. 6/6.1
Montirajte 2 vzdolžna opornika 10 in 2 prna opornika
9 na noge stojala 2, 3, 4 in 5 z 12 šestrobnimi vijaki M6 x
16, 12 podložkami 6, 12 šestrobnimi maticami M6.
Vijake rahlo zategnite z roko
Sl. 7/7.1/7.2/7.3
Montirajte ploščo za podalevanje mize 8 z dvema
opornikoma 11 na mizno ploščo in prečni opornik s 6 še-
strobnimi vijaki M6 x 16, 6 podložkami 6 in 6 šestrobnimi
maticami M6
Vijake rahlo zategnite z roko. (Mizno ploščo 8 lahko
montirate tudi bočno kot mizno razširitev s podaljšanimi
oporniki.)
Fig. 6
9
10
Fig. 6.1
10
9
Fig. 7
11
8
Fig. 7.1
