Scheppach TS310

150
Sl. 8

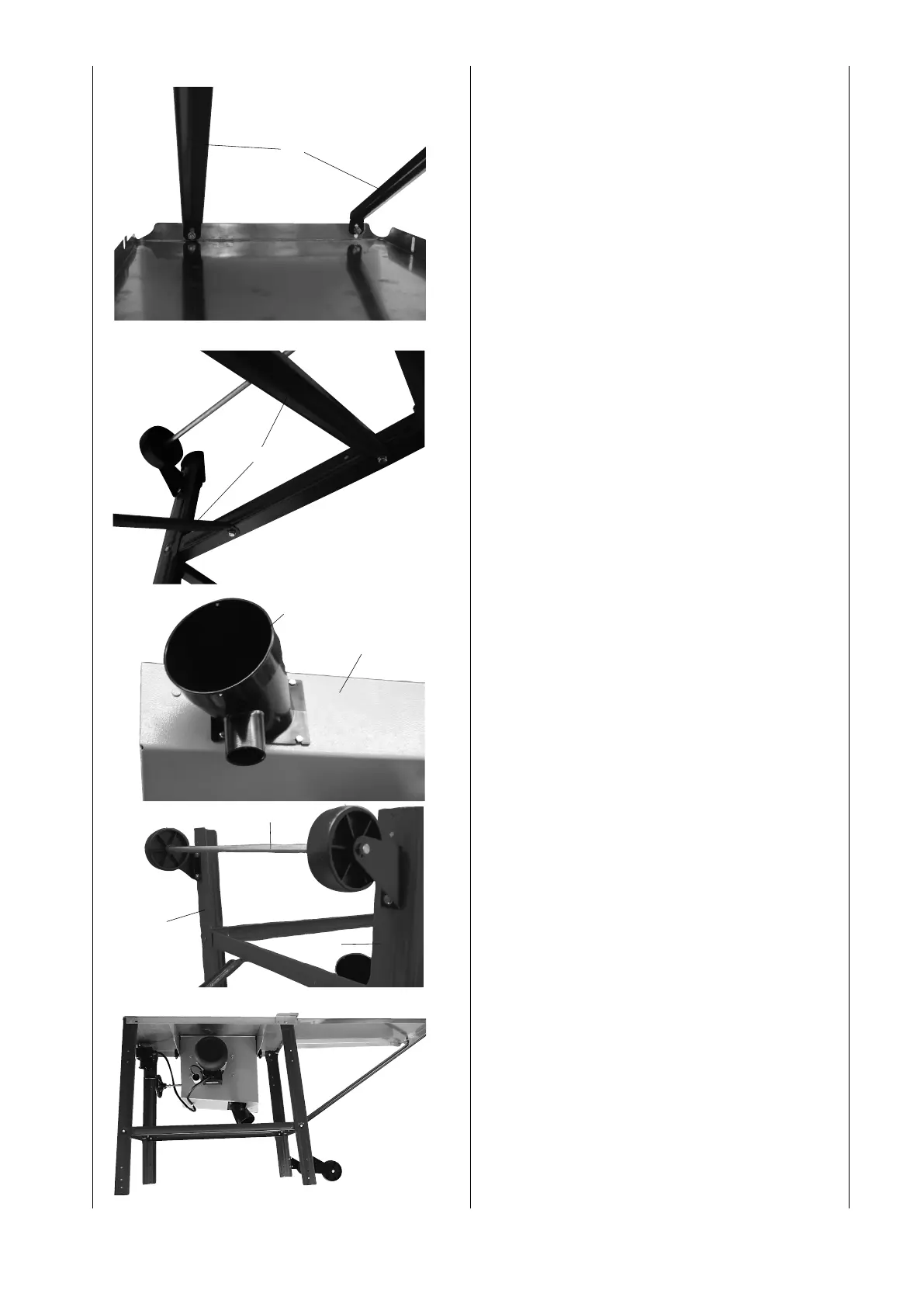

Montirajte sesalni nastavek 14 na spodnji ščitnik žagine-
ga lista 13 s 4 šestrobnimi vijaki M4 x 10.
Sl. 9
Montirajte napravo za premikanje 16 na spodnje noge
stojala 4 in 5 s 4 šestrobnimi vijaki M6 x 16, 4 podložka-
mi 6 in 4 maticami M6.
Vijake rahlo zategnite z roko
Sl. 10
Stroj postavite na noge, čvrsto zategnite vse vijake mize,
noge in opornike (razen naprave za premikanje).
Fig. 7 .2
11
Fig. 7.3
11
Fig. 8
13
14
Fig. 9
4
5
16
Fig. 10
