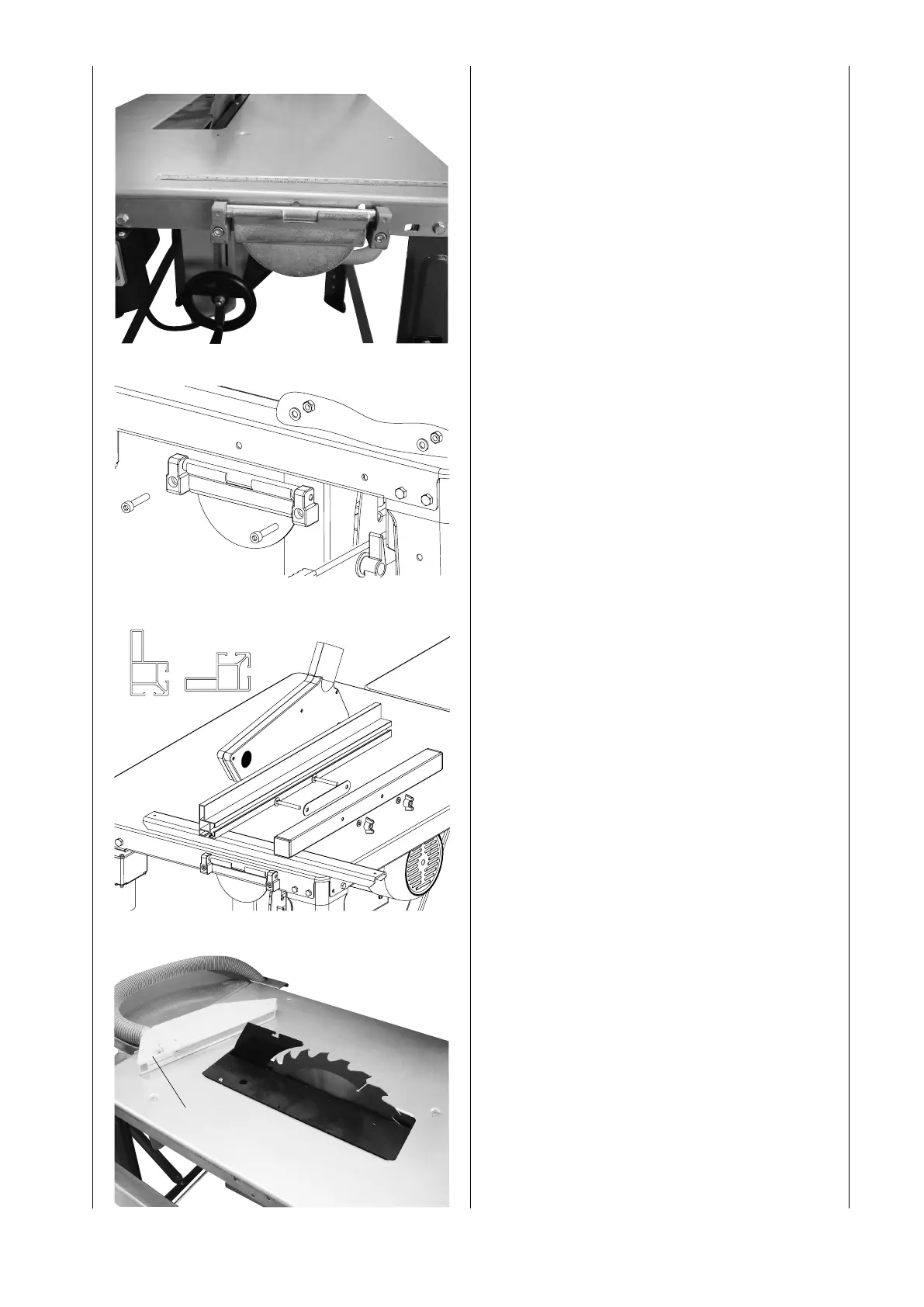

Slika 17/17.1: Montaža vzdolžnega prislona
• Dele ležaja namestite na vpenjalni pokrov.
• Vpenjalni pokrov na namizno ploščo namontirajte z
2- cilindrskima vijakoma M6 x 30, 2 ploščatima pod-
ložkama A64 in dvema šesterorobnima maticama.
Slika 18: Montaža prislonskega vodila
• Vmesno pločevino na vzdolžni prislon namontirajte z
2 okroglima vijakoma M6 x 50, 2 podložkama A6 in 2
krilnima maticama.
• Prislonsko vodilo potisnite na vmesno pločevino in jo
vpnite z krilno matico.
Legenda, slika 9
1= visoka naslonska površina
2= spodnja naslonska površina
Za vpenjanje povlecite vpenjalni pokrov navzgor, za raz-
rahljanje ga potisnite navznoter.
Sl 19. Zamenjava žaginega lista
Pozor! Izvlecite omrežni vtič.
Pri zamenjavi žaginega lista nosite zaščitne rokavi-
ce! Nevarnost poškodb!
Odvijte krilni vijak s sesalnika 20 in ga odstranite.
Fig. 17
Fig. 17.1
12
Fig. 18
Fig. 19
20
