192

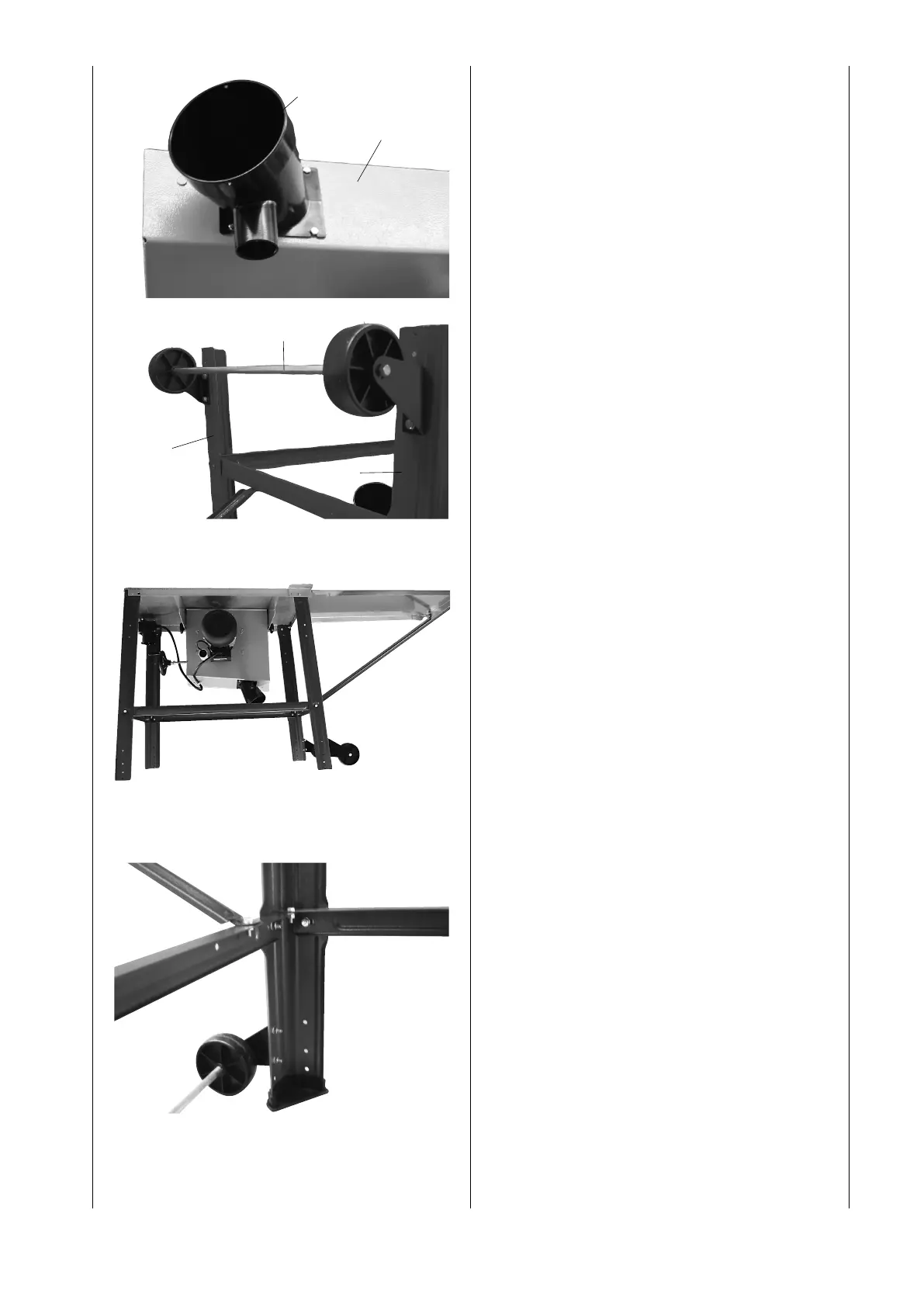

Obr. 8.
Prvek odsávání (14) namontujte na spodní ochranu ko-
touče (13) pomocí čtyř šroubů M4x10.
Obr. 9.
Na zadní nohy ( 4 a 5) namontujte kola (16). Použijte
čtyři šrouby M6x16, podložky 6 a matice M6. Ručně do-
táhněte.
Obr. 10.
Konstrukci postavte na nohy a pevně dotáhněte všechny
šrouby, kromě těch na kolech.
Obr. 11.
Šrouby na kolech pevně dotáhněte v pozici, kdy je jemně
dotýkají země.
Fig. 8
13
14
Fig. 9
4
5
16
Fig. 10
Fig. 11
