Kotouč – příčné nastavení.
Po uvolnění křídlaté matice můžete kotouč nastavit
v rozmezí 90 do 45 stupňů. Před každým zapnutím po
takovém nastavení, kotouč zkontrolujte.
Nastavení nejdřív nanečisto vyzkoušejte. Nastavení mů-
žete měnit pomocí šroubů 1 a 2.
Nastavení výšky kotouče.
Rozmezí výškového nastavení je 0 až 80 mm. Uvolněte
křídlatou matici. Pro čistou a bezpečnou práci nastavte
kotouče tak, aby co nejméně vyčníval nad dřevo.
Roztahovací klín seřiďte, jak je znázorněno na ob-
rázku 23.
Roztahovací klín je důležité ochranné zařízení, které
vede obrobek a zabraňuje uzavírání řezné spáry za pilo-
vým kotoučem a zpětnému rázu obrobku. Dávejte pozor
na rozměr roztahovacího klínu. Roztahovací klín nesmí
být užší než těleso pilového listu a silnější než šířka řez-
né spáry.
Používat se smí pouze pilové kotouče o průměru 250
mm a tloušťce 2,4 mm (zuby 3,0 mm).
Při každém řezání spusťte kryt na obrobek. Kryt musí
být při každém řezání vodorovně vyrovnaný nad pilovým
kotoučem.
Podélné řezy.
Pro takové řezy použijte podélnou brzdu. Vyšší část ná-
řadí použijte při řezech nad 120 mm, menší v případech
pod 120 mm. Dřevo podávejte pomocí podávací tyče.
Příčné řezy.
Pro příčné řezání a řezání uhlů použijte vodící lištu.
Informace k obsluze
Práce na kotoučové pile
Zpracování širokých kusů dřeva, obr. A.
Jde o kusy dřeva nad 120 mm.
Nářadí: Kotoučová pila pro podélné řezy.
Provedení: Postranný držák nastavte podle šířky dřeva.
Ruce mějte v bezpečné poloze. Dřevo lze podávat je-
nom směrem dopředu do oblasti kotouče s pravou rukou
nebo za pomocí podávací tyče, jestli řežete tenké desky.
Držák nastavte spíš ke středu kotouče nebo použijte
přídavný držák, jestli hrozí, že se dřevo zasekne mezi
kotoučem, nožem a držákem.
Na některých předešlých obrázcích byla horní sací ko-
mora vynechána pro názorné ukázání práce s pilou. Ji-
nak ji ale potřebujete k každému řezání!

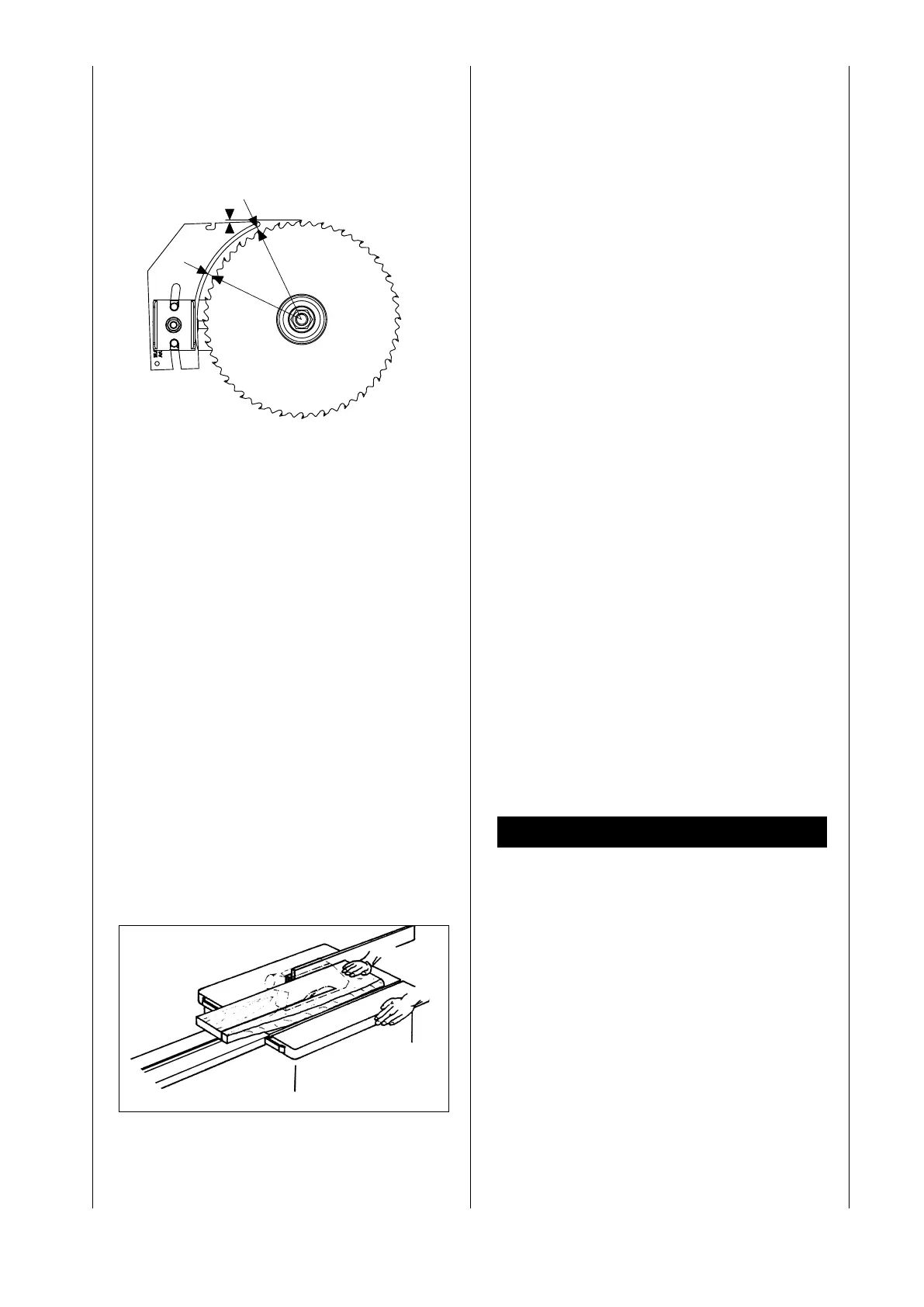

Fig. 23
