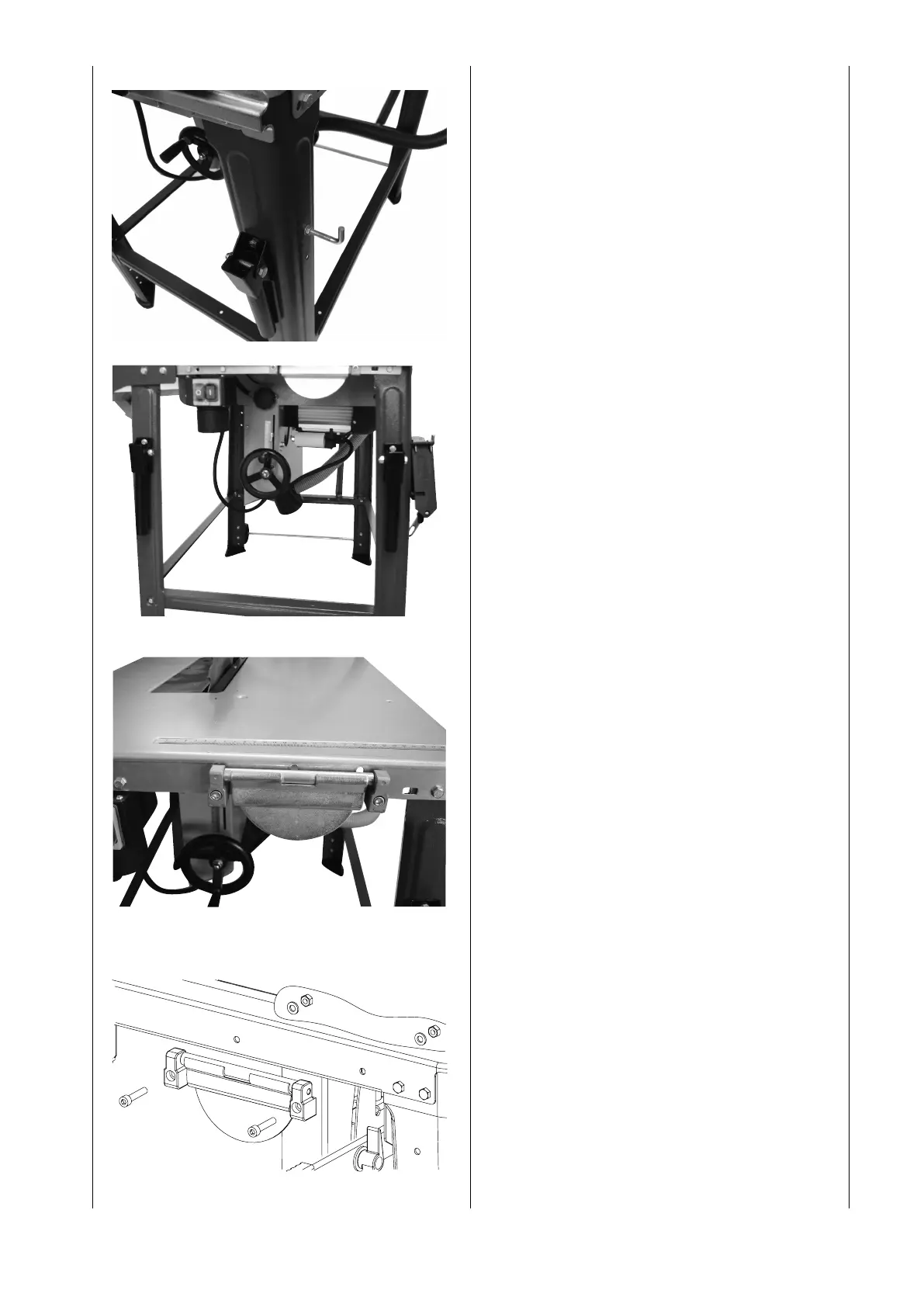

Fig. 16 / 16.1
Die Hakenschraube mit 2 Scheiben 6, 2 Muttern M6 an
der rechten Fußseite befestigen. Daran sind Sägeblatt-
schlüssel und der Schiebestock aufgehängt.
Die zwei Transportgriffe werden an der Vorderseite der
Säge, an den Füßen links und rechts mit 4 Sechskant-
schrauben M 6 x 16, 4 Scheiben 6, 4 Muttern M 6, mon-
tiert.
Montage des Längsanschlags, Fig. 17 / 17.1
Stecken Sie die Lagerstücke auf die Klemmplatte. Mon-
tieren Sie die Klemmplatte mit 2 Zylinderschrauben M6 x
30, 2 Fächerscheiben A 6,4 und 2 Sechskantmuttern an
die Tischplatte.
Fig. 16
Fig. 16.1
Fig. 17
Fig. 17.1
