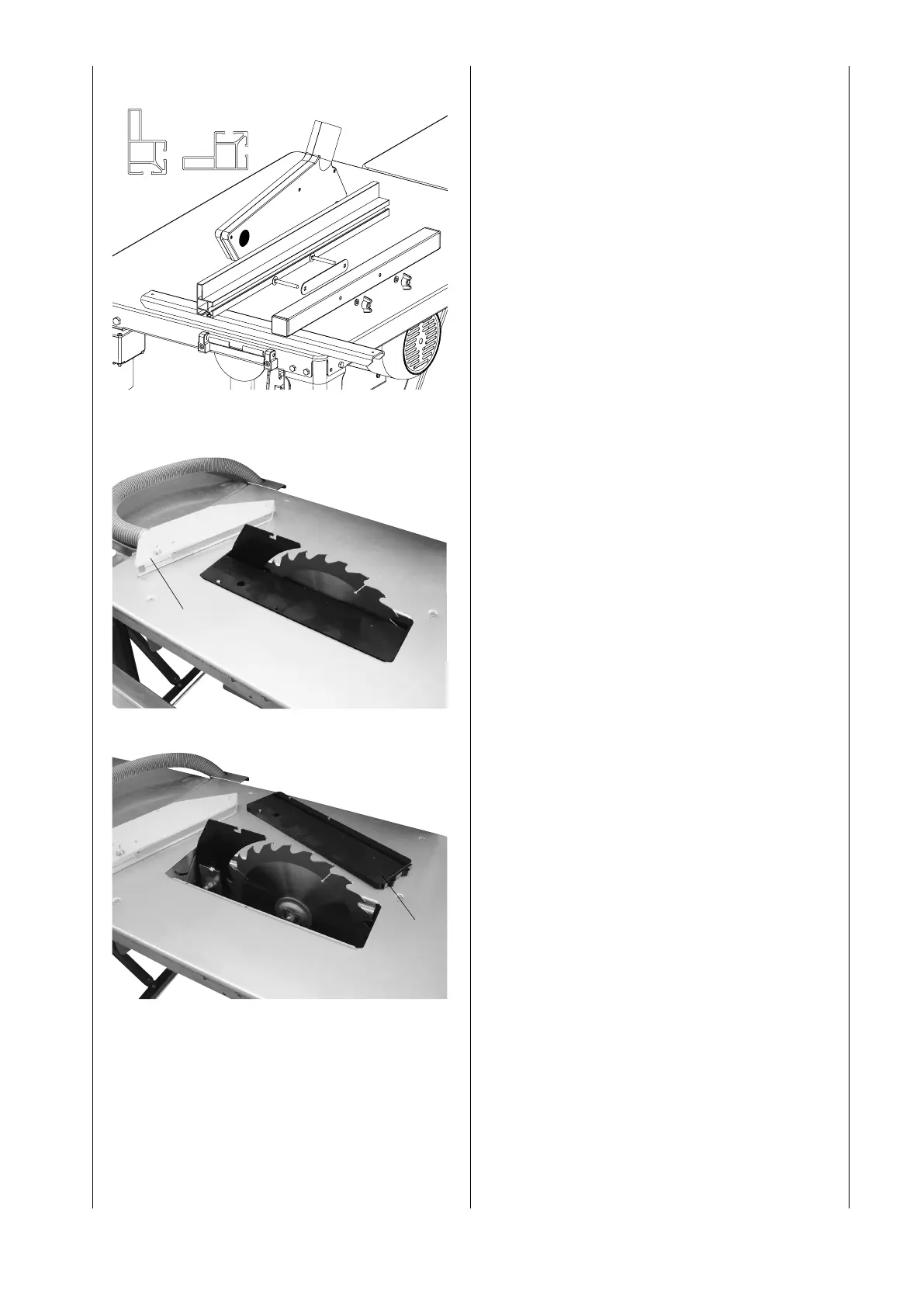

Montage der Anschlagschiene, Fig. 18
Montieren Sie das Zwischenblech mit 2 Flachrund-
schrauben M6 x 50, 2 Scheiben A 6 und 2 Fügelmuttern
an den Längsanschlag.
Schieben Sie die Anschlagschiene auf das Zwischen-
blech und klemmen es mit den Flügelmuttern.
Legende:
1 = Hohe Anlageäche
2 = Niedrige Anlageäche
Zum Klemmen ziehen Sie die Klemmklappe hoch, zum
Lösen drücken Sie sie nieder.
Sägeblattwechsel, Fig. 19
Achtung! Netzstecker ziehen!
Tragen Sie zum Wechseln des Sägeblatts Schutz-
handschuhe! Verletzungsgefahr!
Lösen Sie die Flügelschraube von der Absaughaube (20)
und entfernen diese.
Fig. 20
Lösen Sie die 4 Kreuzschlitzchrauben von der Tischein-
lage (19) und entfernen diese.
12
Fig. 18
Fig. 19
20
Fig. 20
19
