Scheppach TS310

62
Montaggio
Avviso!
Controllare al disimballo che la confezione contenga
tutte le minuterie della macchina.

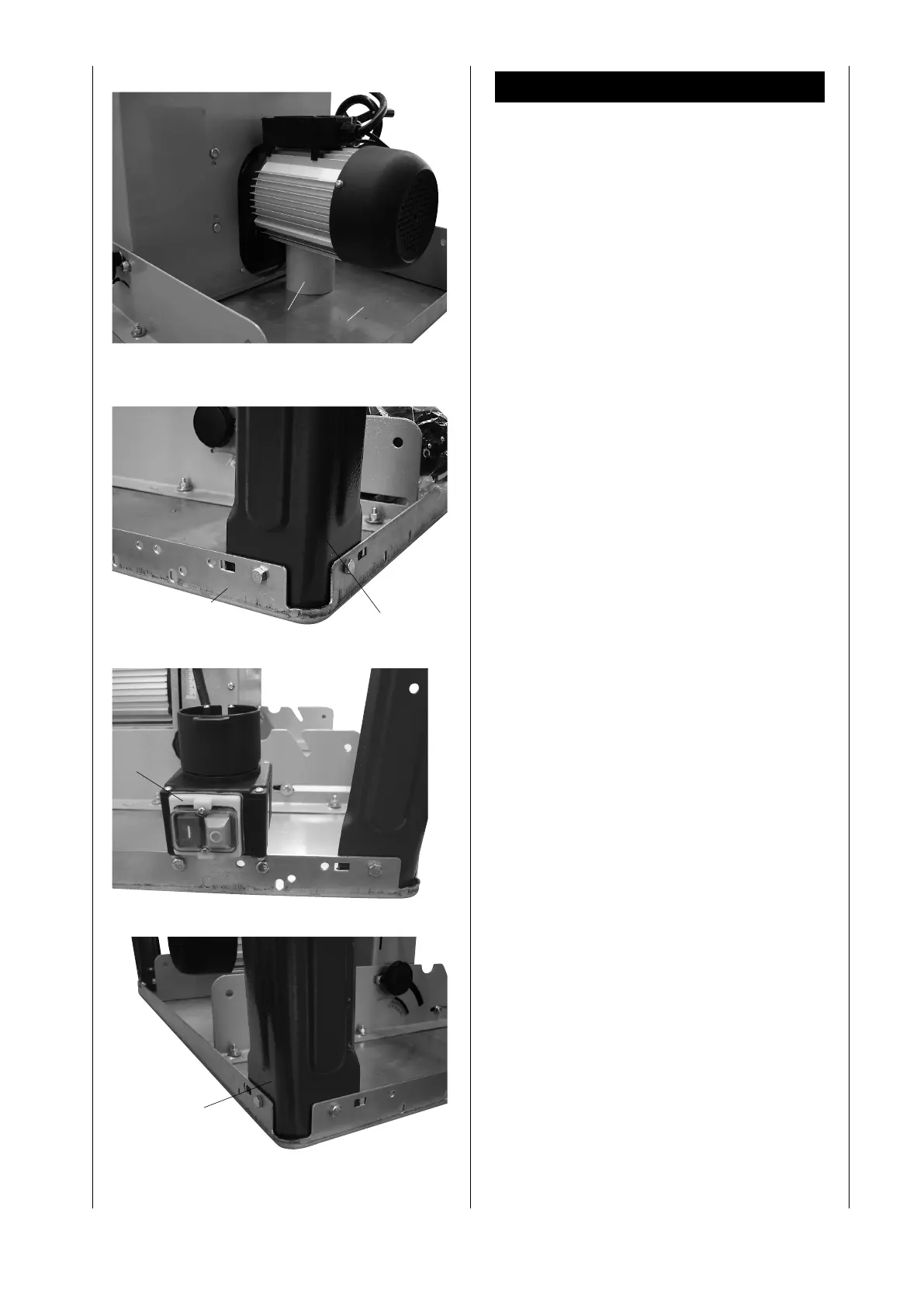

Fig. 1
Appoggiare il piano 1 su un banco di lavoro.
(Rimuovere l’imballaggio sotto al motore)
Fig. 1.1
Montare la gamba (2) al piano di lavoro usando 2 viti esa-
gonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Stringere le viti leggermente a mano.
Fig. 2
Montare l’interruttore 6 al piano di lavoro usando 2 viti
esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Fig. 3
Montare la gamba (3) al piano di lavoro usando 2 viti esa-
gonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Stringere le viti leggermente a mano.
Fig. 1
1
a
Fig. 1.1
1
2
Fig. 2
6
Fig. 3
3
