Scheppach TS310

64

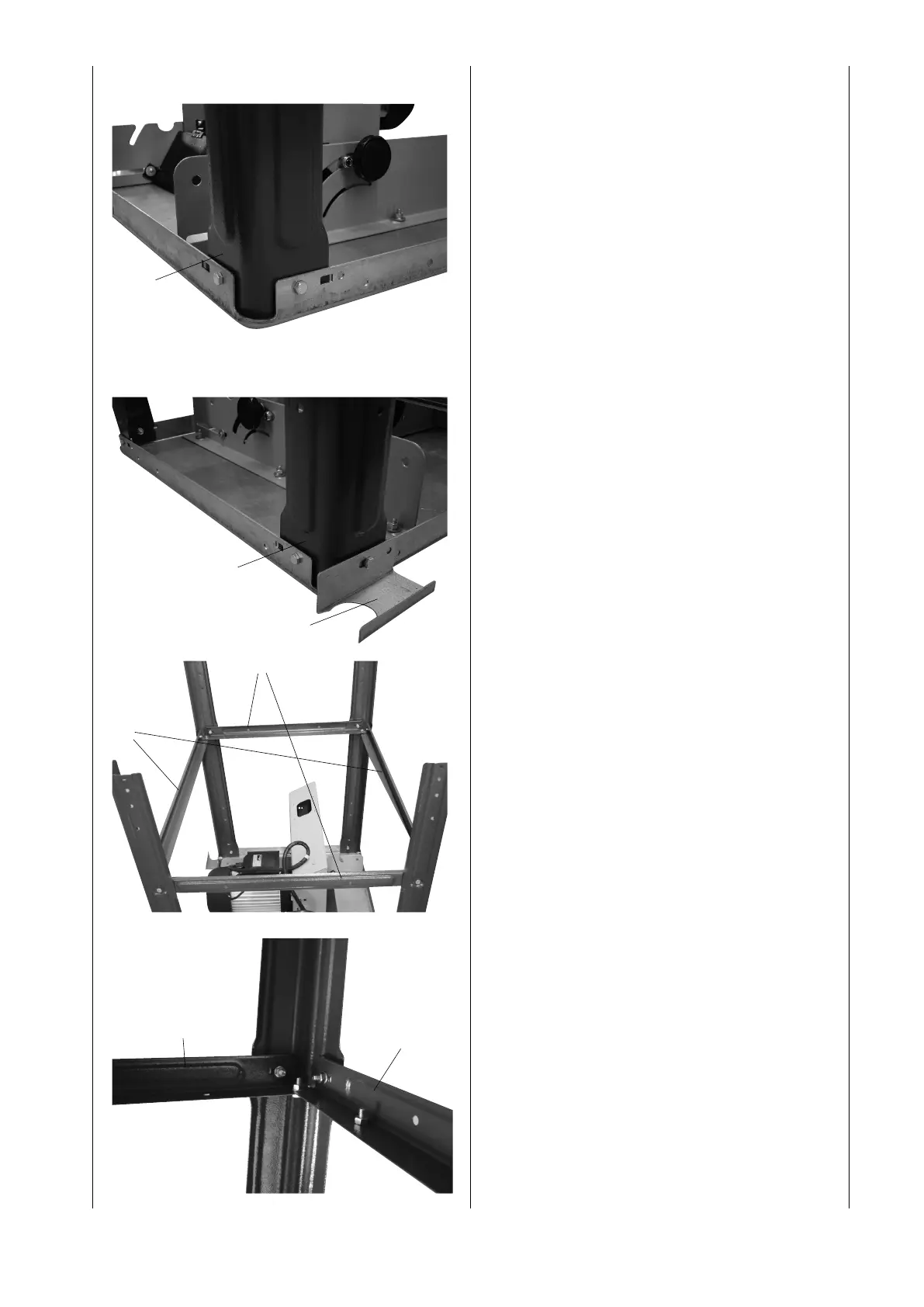

Fig. 4
Montare la gamba (4) al piano di lavoro usando 2 viti esa-
gonali M 6 x 16, 2 rondelle 6 e 2 dadi M 6.
Stringere le viti leggermente a mano.
Fig. 5
Montare la gamba (5) al piano di lavoro usando 2 viti esa-
gonali M 6 x 16, 2 rondelle 6 e 2 dadi M 6.
Stringere le viti leggermente a mano.
Fig. 6 / 6.1
Montare i 2 rinforzi longitudinali (10) ed i 2 rinforzi trasver-
sali (9) alle gambe (2,3,4 e 5) usando 12 viti esagonali M
6 x 16, 12 rondelle 6 e 12 dadi M 6.
Stringere le viti leggermente a mano.
Fig. 4
4
Fig. 5
5
b
Fig. 6
9
10
Fig. 6.1
10
9
