Scheppach TS310

68

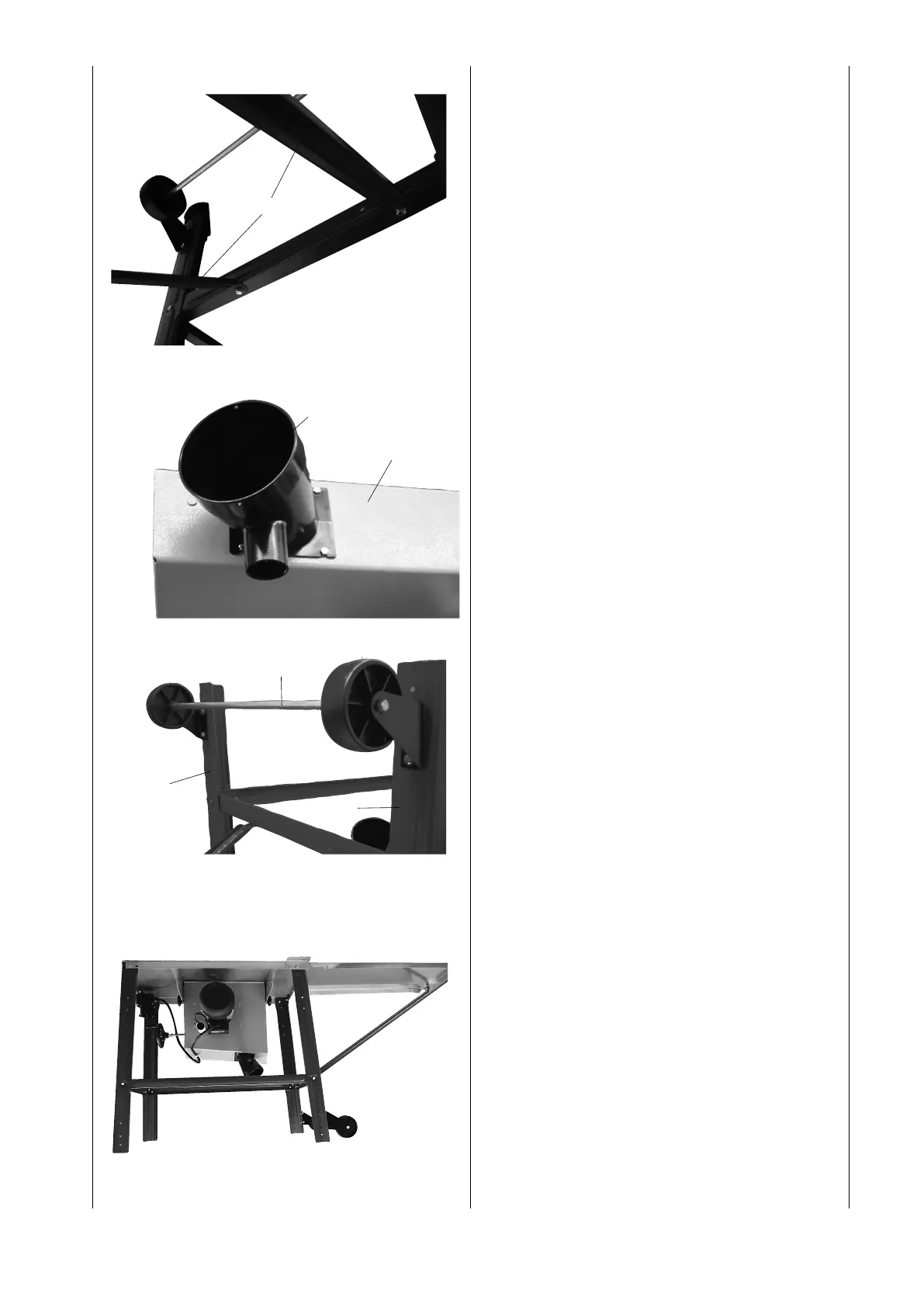

Fig. 8
Montare la bocchetta di aspirazione (14) alla protezione
inferiore della lama (13) usando 4 viti esagonali M 4 x 10.
Fig. 9
Montare l’asta con le rotelle (16) alle gambe posteriori (4
e 5) usando 4 viti esagonali M 6 x 16 , 4 rondelle 6 e 4
dadi M 6.
Stringere le viti leggermente a mano.
Fig. 10
Posizionare la macchina con le gambe sul pavimento,
stringere tutte le viti del piano di lavoro, delle gambe e dei
rinforzi (eccetto le viti dell’asta con rotelle).
Fig. 7.3
11
Fig. 8
13
14
Fig. 9
4
5
16
Fig. 10
