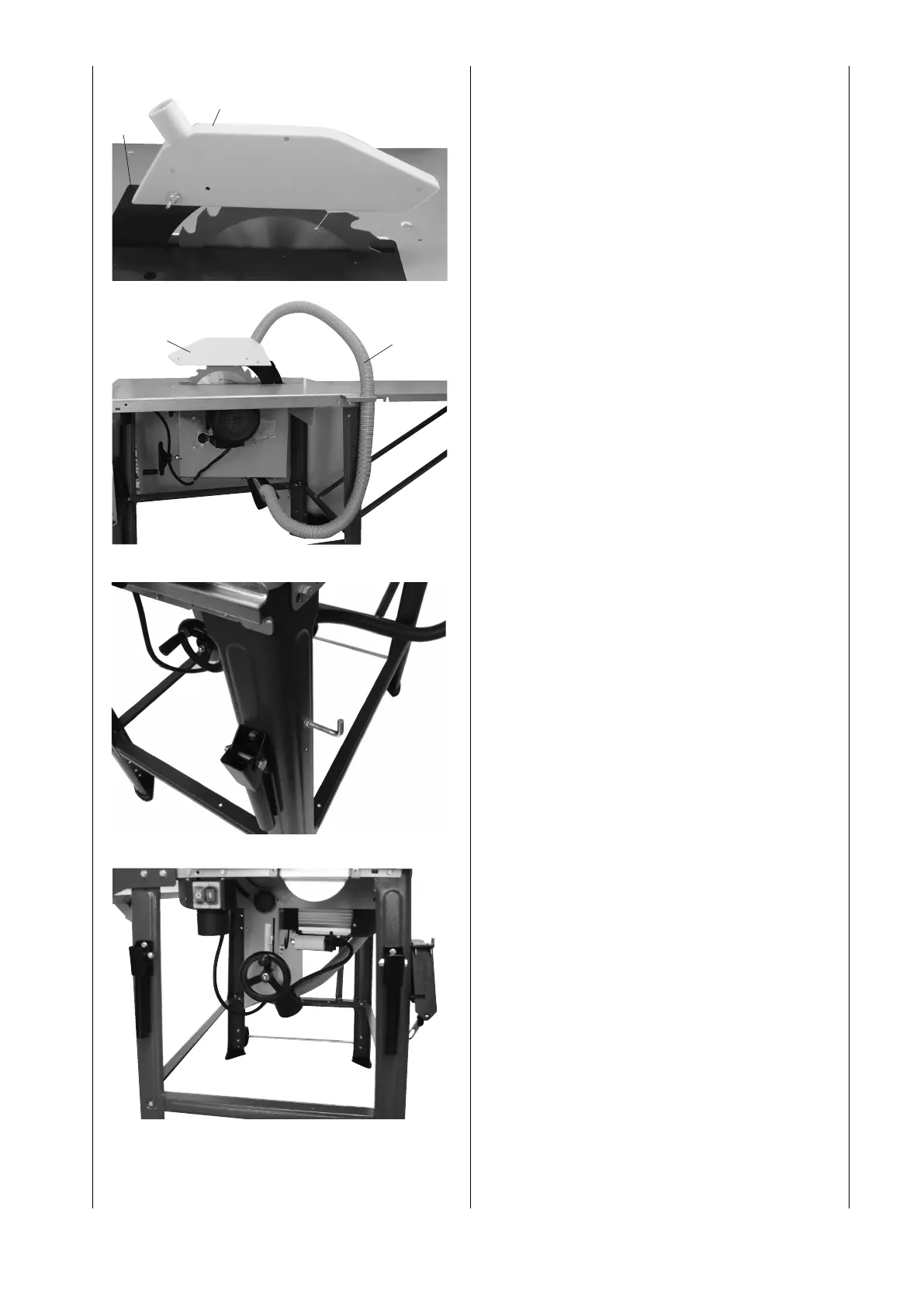

Fig. 14
Montare la copertura di protezione (20) al cuneo (18)
usando una vite a testa tonda M 6 x 25, una rondella 6 ed
und dado di bloccaggio.
Fig. 15
Montare il supporto del tubo (21) al piano di lavoro usan-
do 2 viti esagonali M 6 x 16, 2 rondelle 6 e 2 dadi esago-
nali M6. Collegare il tubo di aspirazione (21) con la cappa
e la bocchetta di aspirazione.
Fig. 16 / 16.1
Fissare la vite a gancio sulla parte destra della gamba
con 2 rondelle 6 e 2 dadi. A questa vite sono agganciati
la chiave per la lama ed il portapezzo.
Le due maniglie di trasporto vengono montate sulla parte
anteriore della sega, sulle gambe sinistra e destra, con 4
viti esagonali M 6 x 16, 4 rondelle 6 e 4 dadi M 6.
Fig. 14
18
20
Fig. 15
20
21
Fig. 16
Fig. 16.1
