74

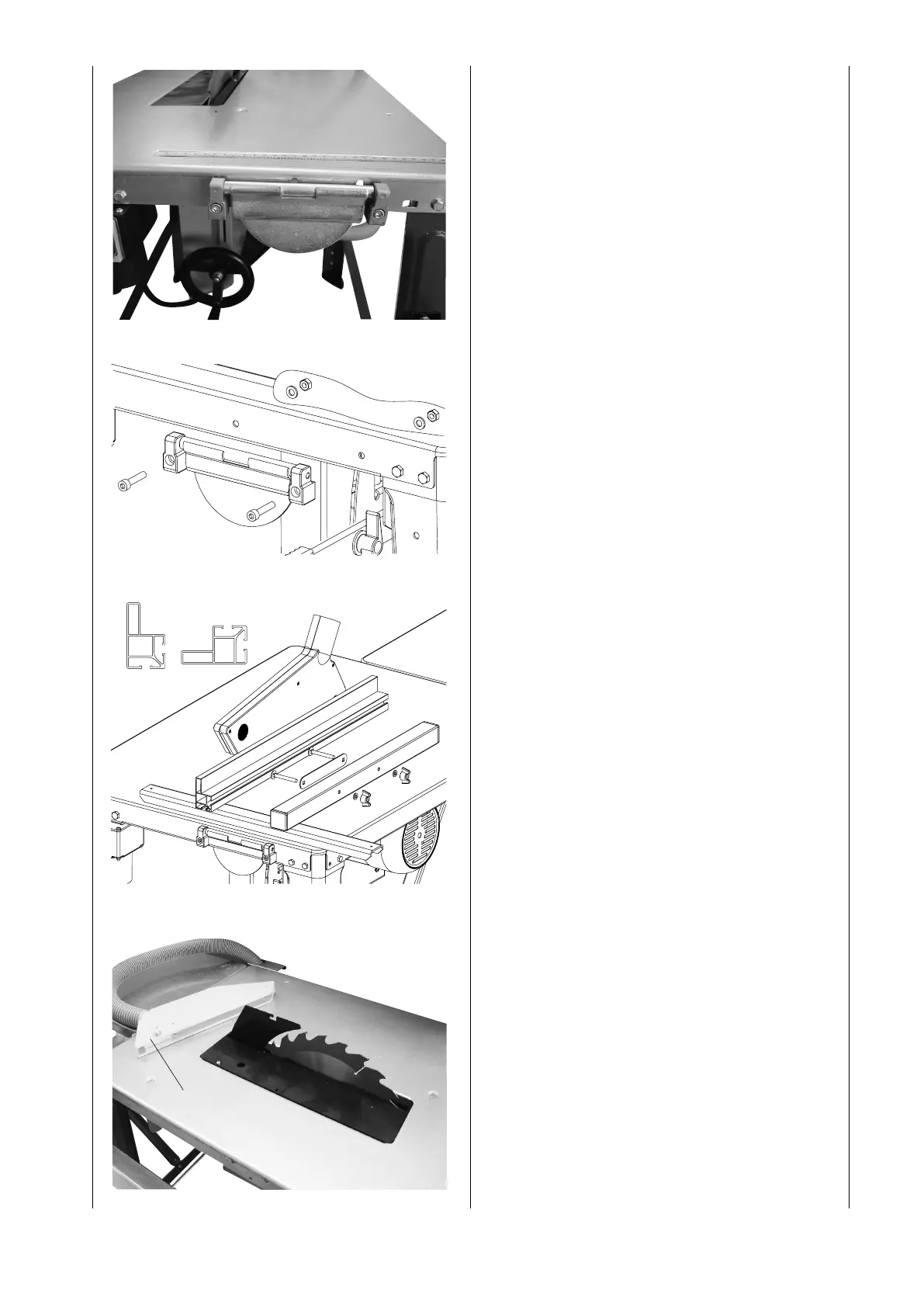

Fig. 17/17.1, Montaggio dell’arresto longitudinale
• Inserire le sedi dei cuscinetti sui galletti.
• Montare il galletto sul piano del tavolo con 2 viti cilindri-
che M6 x 30, 2 rondelle a stella A 6,4 e due viti a testa
esagonale.
Fig. 18, Montaggio del lardone di ne corsa
• Montare l’intercalare con 2 bulloni a testa tonda e qua-
dro sottotesta M6 x 50, 2 rondelle A 6 e 2 dadi ad alette
sull’arresto longitudinale.
• Spingere il lardone sull’intercalare e ssarlo con i dadi
ad alette.
Legenda Fig. 9
1 = Faccia superiore
2 = Faccia inferiore
Per ssare, tirare il galletto verso l’alto; per allentare,
spingere verso il basso.
Fig. 19. Sostituzione della lama
Attenzione! Staccare la spina della corrente.
Indossare, per il cambio della lama della sega, guanti
di protezione! Pericolo di lesioni!
Allentare la vite ad alette della cappa di aspirazione (2) e
rimuovere la cappa.
Fig. 17.1
Fig. 17
12
Fig. 18
Fig. 19
20
