Scheppach TS310

92
Algemene opmerkingen
• Na het uitpakken moet U controleren of alle onderde-
len door het transport zonder schade zijn gebleven.
Bij op- of aanmerkingen meteen de expediteur verwit-
tigen.
• Later gekomen reclamaties kunnen we niet meer aan-
nemen.
• Controleer of de leverantie volledig is.
• Voor de ingebruikname moet u zich met behulp van
de gebruiksaanwijzing vertrouwd maken met het ap-
paraat.
• Bij toebehoren, slijtage- of reserveonderdelen al-
leen ori ginele onderdelen van Scheppach gebruiken.
Reser ve onderdelen zijn bij uw Scheppach-speciaal-
zaak verkrijgbaar.
• Bij bestellingen moet U ons artikelnummer alsmede
het type en het bouwjaar van het apparaat aangeven.

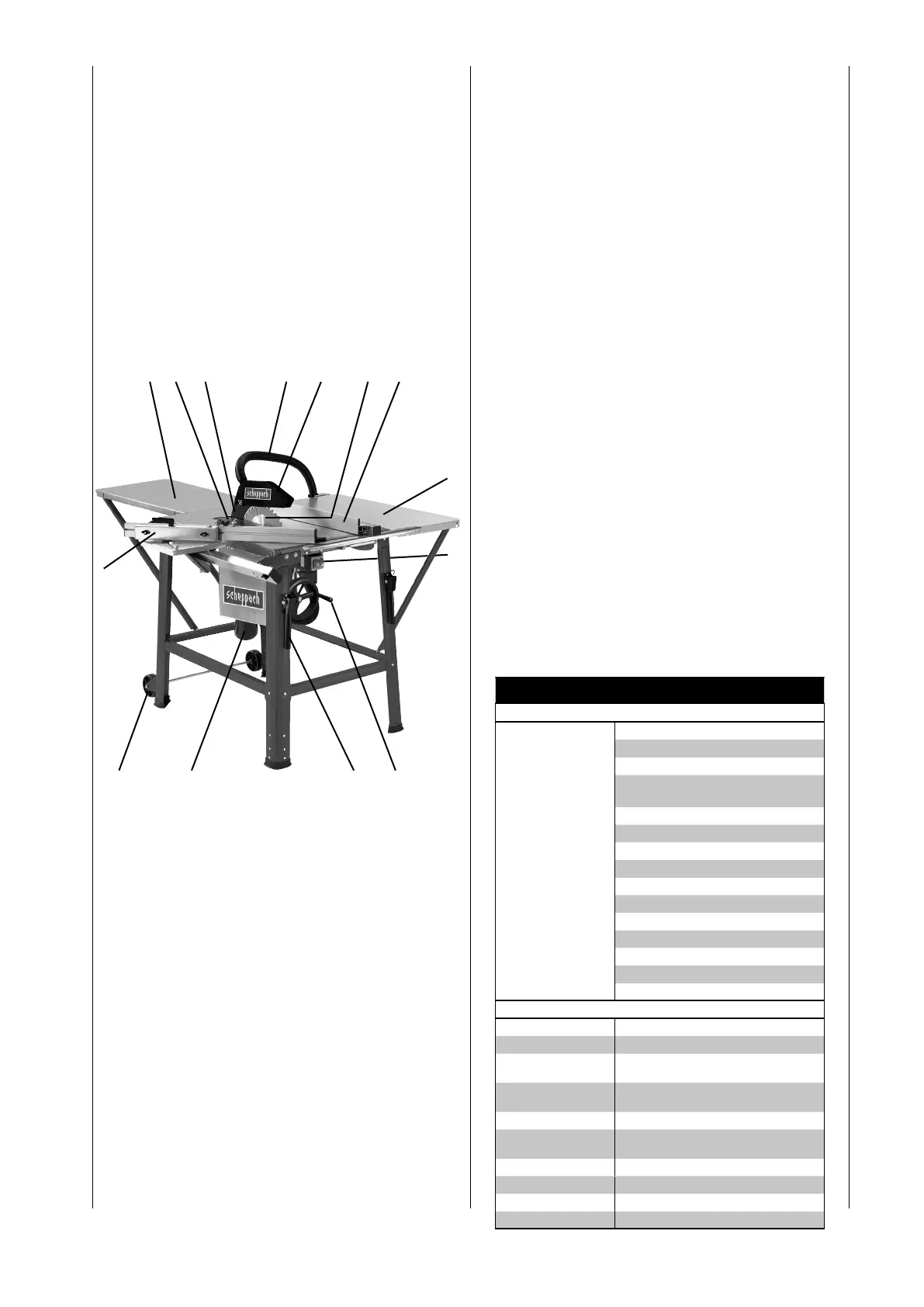

1. Aan/uit-schakelaar
2. Lengteaanslag
3. Zaagblad
4. Beschermkap
5. Afzuigslang
6. Splijtwig
7. Tafelinzetstuk
8. Tafelverbreding
9. Schuifslede
10. Rij-inrichting
11. Afzuigsteunen
12. Transportgreep
13. Hoogteverstelling
TS310
Leveringsomfang
Tafel-cirkelzaag TS310
Langsaanslag met winkelhaak
Doorsnede-kaliber
Zaagblad-bescherming met schroef en
vleugelmoer
Splijtwig
Schuif-stok
Tafel-verlenging
2 tafelverlengings-steunen
2 wiel- en scharnier-units
Zaagblad Ø 315 x 30 x 3,0/2 24 Z
Zaagbladsleutel
Schuifstok
Afzuigslang en bevestigingsklem
Zakje met losse onderdelen
Gebruiksaanwijzing
Technische gegevens
Afmetingen l x b x h 1110 x 600 x 1050 mm
Tafel-omvang 800 x 550 mm
Tafel-omvang met
verbreding
950 x 800 mm
Tafelhoogte met
onderstel
800 mm
ø Zaagblad 315 x 30 x 3,0/2 24 Z
Verticale beweging
90°/45°
0–83/0–49 mm
Draai-bereik 90°–45°
Snij-snelheid 46
Langsaanslag 580 mm
Gewicht
54 kg
