PT
Montagem do cabo de fornecimento

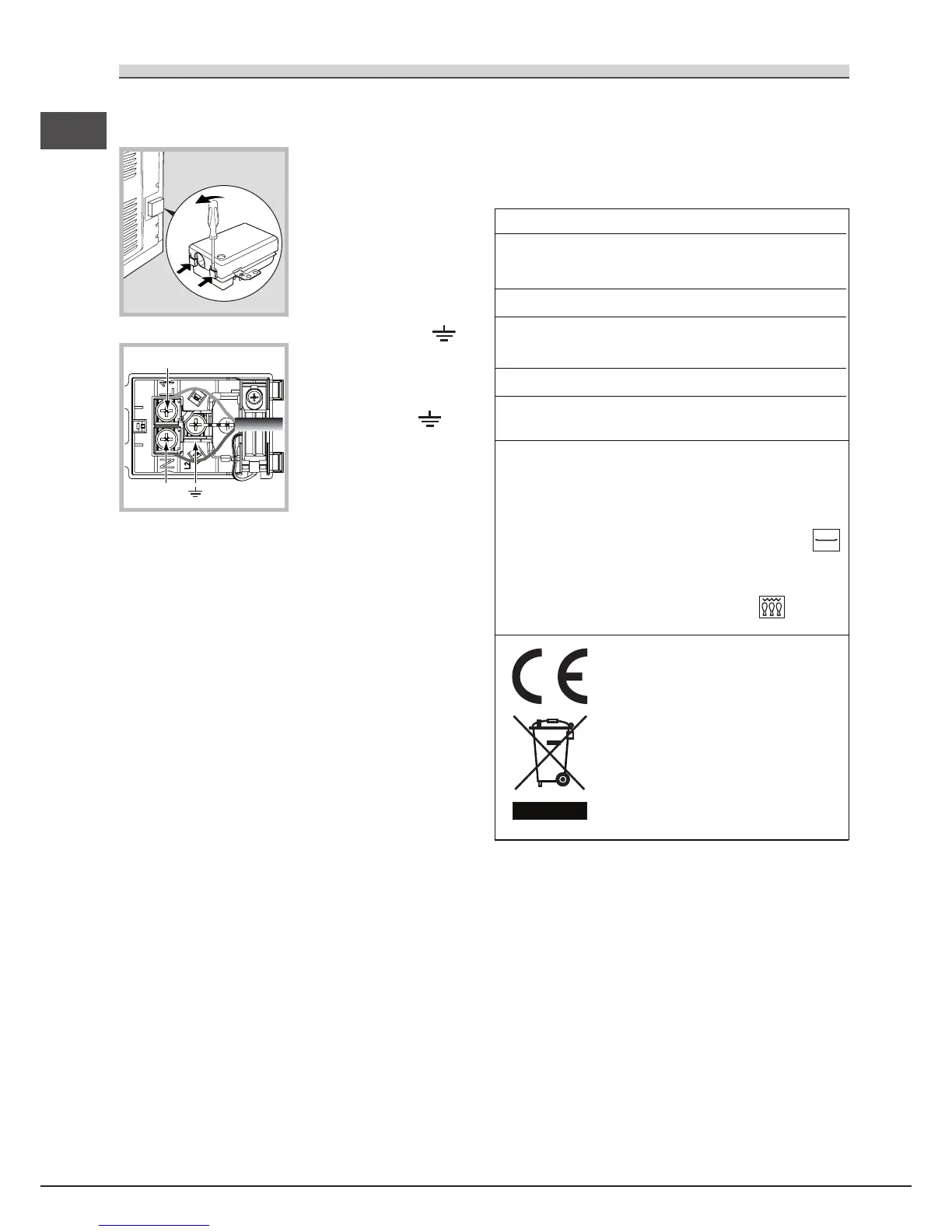

1. Para abrir a caixa de
terminais faça alavanca
com uma chave de parafuso
nas linguetas aos lados da
tampa: puxe e abra a tampa
(veja a gura).
2. Instale o cabo de
alimentação: desatarraxe
o parafuso do grampo do
cabo e os três parafusos
dos contactos L-N- e,
em seguida, prenda os os
embaixo das cabeças dos
parafusos a obedecer as
cores: Azul (N) Castanho
(L) Amarelo-Verde (veja
a gura).
3. Prenda o cabo no
respectivo grampo.
4. Feche a tampa da caixa
dos terminais.
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma cha em conformidade com as normas
para a carga indicada na placa de identicação (veja ao lado).
No caso de uma ligação directa à rede, será necessário
interpor, entre o aparelho e a rede, um interruptor
omnipolar com abertura mínima entre os contactos de 3
mm. na dimensão certa para a carga e em conformidade
com as normas em vigor (a ligação à terra não deve ser
interrompida pelo interruptor). O cabo de alimentação deve
ser colocado de maneira que em nenhum ponto ultrapasse
de 50°C a temperatura do ambiente (por exemplo, a parte
traseira do forno).
! O técnico instalador é responsável pela realização certa da
ligação eléctrica e da obediência das regras de segurança.
Antes de efectuar a ligação, certique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima
de potência da máquina, indicada na placa de identicação;
• a tensão de alimentação seja entre os valores da placa
de identicação;
• a tomada seja compatível com a cha do aparelho.
Em caso contrário, substitua a tomada ou a cha; não
empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
N
L
! O cabo deve ser vericado periodicamente e substituído
somente por técnicos autorizados (veja a Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
* Apenas para modelos com guias integradas.
** Apenas para modelos com guias em fio.
PLACA DAS CARACTERÍSTICAS
Medidas*
largura 43,5 cm
altura 32,4 cm
profundidade 41,5 cm
Volume*
Litros 59
Ligações
eléctricas
Tensão de 220/240 V~ 50Hz
potência máxima absorvida 2800W
Medidas**
largura 45,5 cm
altura 32,4 cm
profundidade 41,5 cm
Volume**
Litros 62
ETIQUETA DE
ENERGIA
Directiva 2002/40/CE
sobre a etiqueta dos fornos eléctricos.
Norma EN 50304
Consumo de energia com convecção
Natural –
função de aquecimento:
Tradicional;
Consumo energia declaração
Classe com convecção Forçada -
função de aquecimento:
Barbecue.
Este aparelho está
em conformidade com as seguintes
Directivas da Comunidade Europeia:
- 2006/95/CEE de 12/12/06 (Baixa
Tensão) e posteriores modificações
- 2004/108/CEE de 15/12/04
(Compatibilidade Electromagnética)
e posteriores modificações
- 93/68/CEE de 22/07/93 e
posteriores modificações.
- 2002/96/CE e posteriores modificações.
- 1275/2008 standby/off mode.
