Equipement du tiroir porte filtre
Avant d’insérer le filtre, veiller à ce que le tiroir porte filtre soit refroidi. Le symbole d’avertissement
vous rappelle de ne pas oublier cette consigne importante.
Sortez le tiroir porte filtre (5) jusqu’à la 2ème butée, puis insérer le filtre souhaité. Dans cette
position la source de lumière est prête à fonctionner
Lors de l’introduction du tiroir porte filtre jusqu’à la butée le filtre se trouve dans le faisceau
optique.
Si vous désirez exploiter la source de lumière brièvement sans filtre, il vous suffit de retirer le tiroir
porte filtre, mais seulement jusqu’au point d’enclenchement. Dans cette position le filtre est encore
dans la source, mais plus dans le faisceau lumineux.

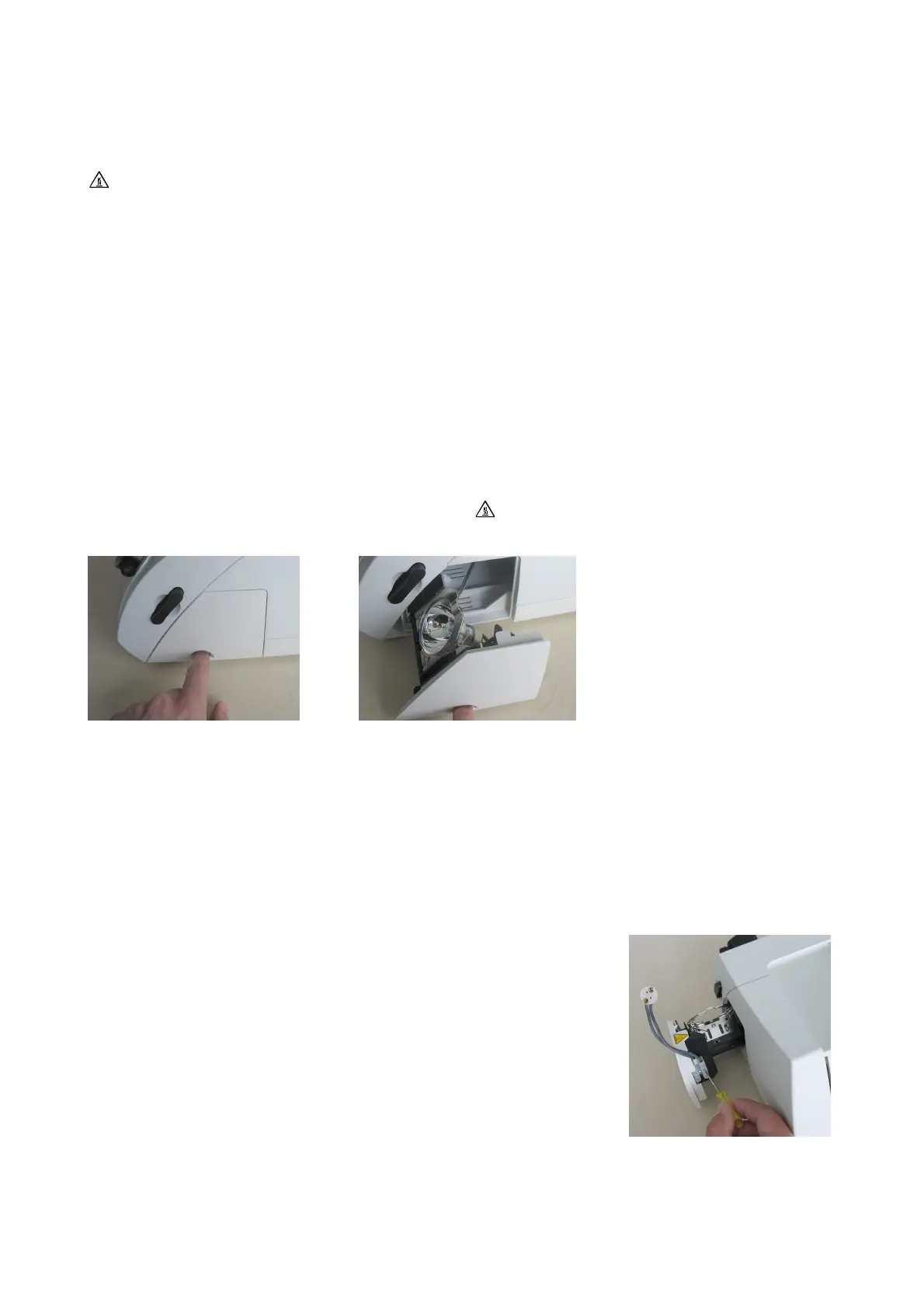

3. Lampenwechsel
Avant de procéder à un remplacement veillez à ce que la lampe et la douille soient refroidis. Pour
rappel, le symbole d’avertissement correspondant y est apposé.
Eteignez tout d’abord la source de lumière. Ouvrez le compartiment à lampe (7) en tirant sur
l’encoche prévue jusqu’à la butée. Enlevez la lampe, avec douille incluse, de sa fixation. Sortez
doucement la lampe défectueuse de sa douille et placer une lampe neuve dans la douille (utilisez
une lampe spécifiée sous point 6.4). Ensuite pousser la lampe dans la fixation jusqu’à la butée
(enclenchement perceptible). Branchez la prise et reallumez la source de lumière.
Remplacement de la douille de la lampe :
La durée de vie garantie de la douille de lampe de haute valeur
est de 20.000 heures d’utilisation ou env. 20 changements de
lampe.
Pour remplacer la douille, veuillez d’abord retirer doucement la
lampe, tel décrit ci-dessus. Avec un tournevis dévisser les deux
vis de fixation situés en haut de la pince et enlever la pièce
complète. Mettez les deux extrémités de câble de la nouvelle
douille (pièce de rechange, voir point 4.6) dans les ouvertures
correspondantes de la pince et resserrer les vis (veiller à sa
place stable). Remettez la lampe et la poussez dans la fixation,
tel décrit ci-dessus.
