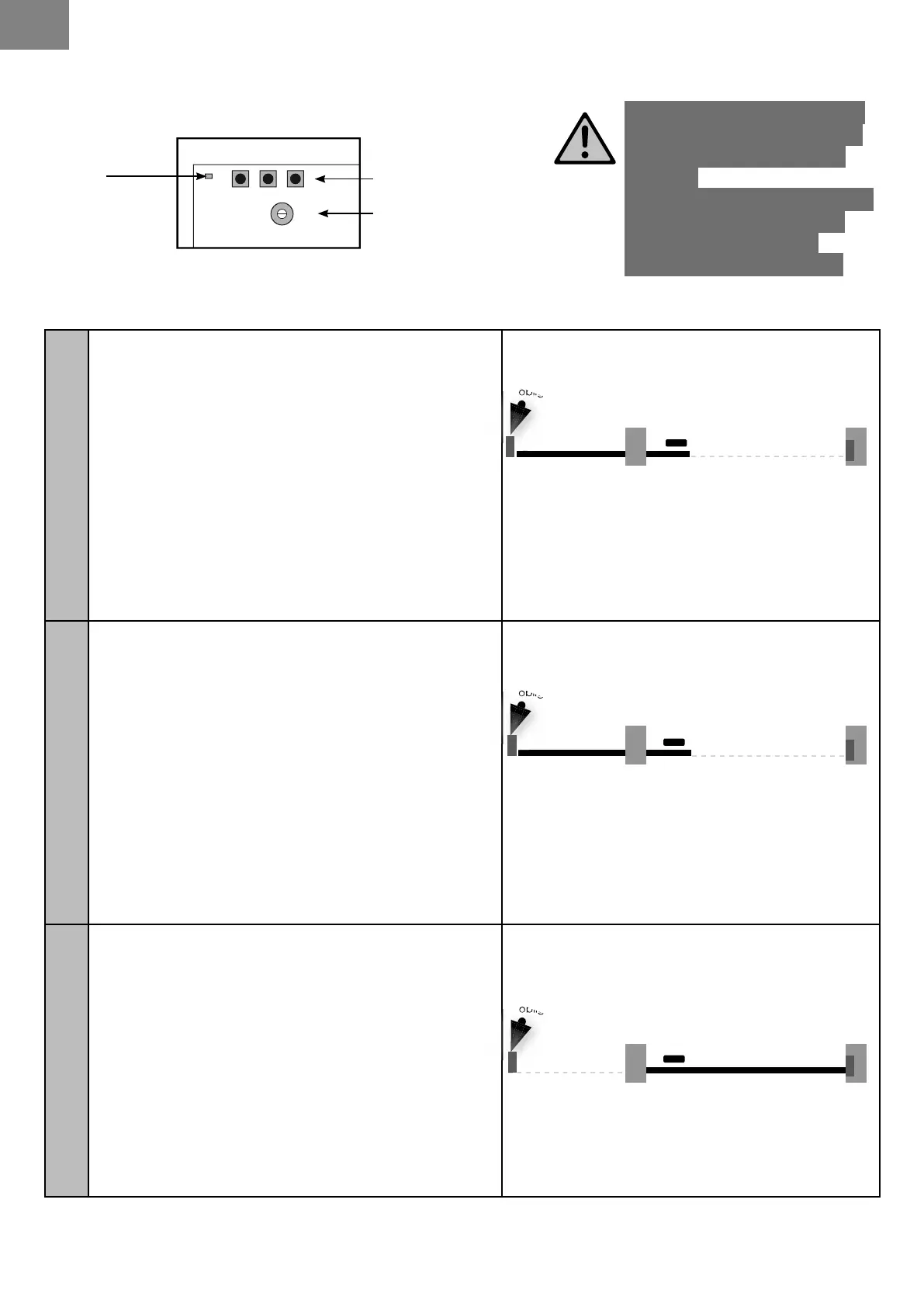

> APPRENTISSAGE DE LA COURSE DU PORTAIL - CTR58
Pendant l’apprentissage de
la course de portail, tous les
dispositifs de sécurité sont
ignorés.
Prenez toutes les précautions
nécessaires et empêchez
quiconque de rester à
proximité de l’installation.
P2 P3P1
DL1
RV1
JP1
FS1FS2
- BATT+
24V
12V
BAT T
FS4
FS3
CTR 58
Touches P1, P2 et P3
Potentiomètre RV1
Voyant
LED DL1
1
Positionner manuellement le portail en
position complètement ouverte (Figure 1).
Utiliser le déverrouillage manuel ou une
batterie 12V pour mettre le moteur en po-
sition.
NB: Butées latérales obligatoires
(non fournies)
2
Presser puis relâcher le bouton P2, le por-
tail va effectuer automatiquement l’ap-
prentissage de sa course en se fermant.
(Figure 2)
Si votre portail se referme de quelques
centimètres et se rouvre, inversez les ls sur
les bornes 13,14 (MOT) et recommencer
depuis l’étape 1.
3
Attendre que le portail soit complètement
fermé, véri er que le moteur s’arrête à la
n de la course après 2 secondes de pous-
sée. (Figure 3)
FIGURE 1
FIGURE 2
Butée latérale
obligatoire
Butée latérale
obligatoire
Butée latérale
obligatoire
FIGURE 3
Butée latérale
obligatoire
Butée latérale
obligatoire
Butée latérale
obligatoire
