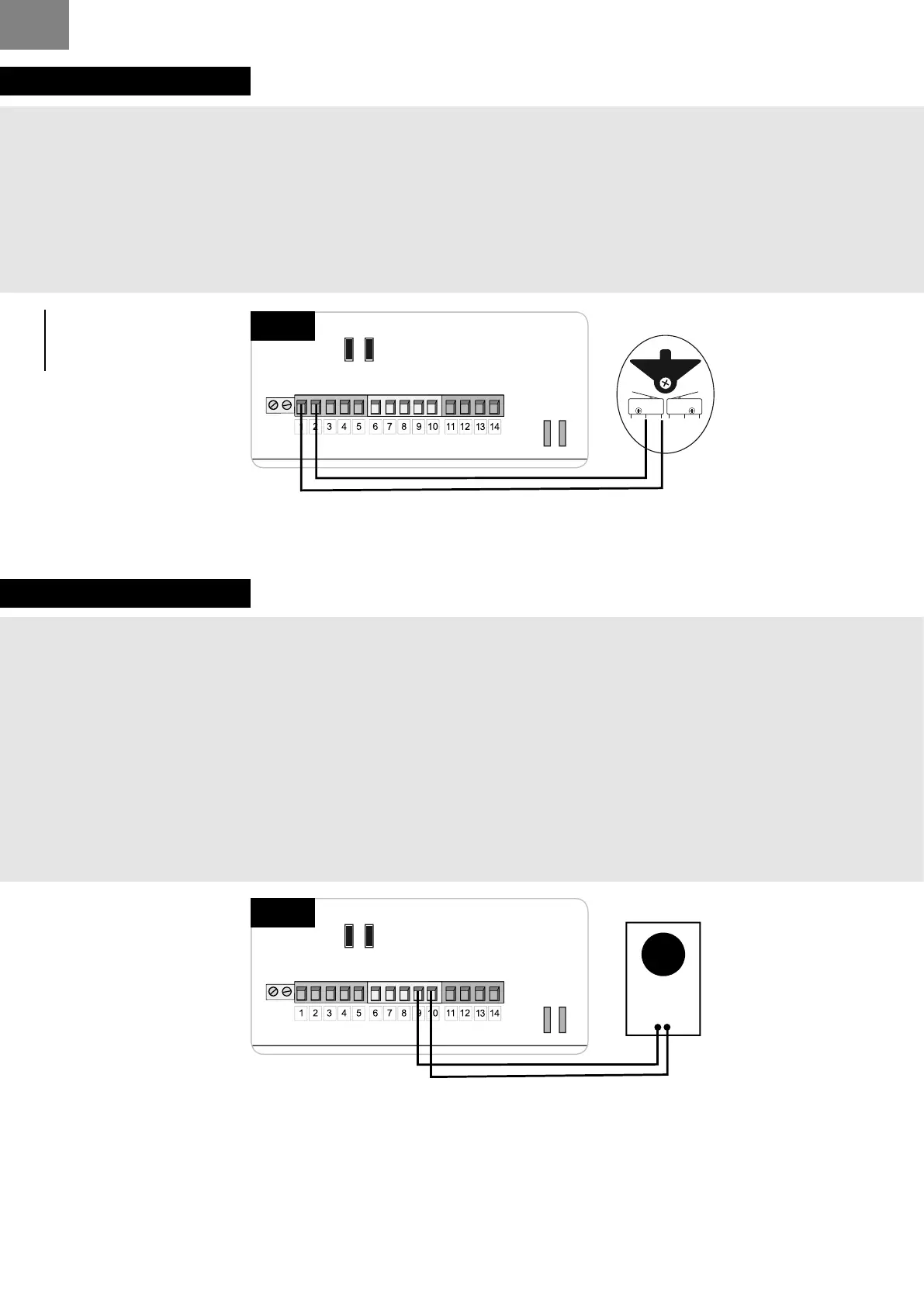

SÉLECTEUR À CLÉ
INFO
le sélecteur à clé
est sans polarité.
INSTALLATION :
1 - Passer les  ls dans trou de la base.
2 - Fixer la base dans le mur à l’aide de vis et de chevilles (non fournies).
3 - Faire les branchements : dénuder les  ls et sertir les cosses fournies.
Enfoncer les cosses dans les pattes du contacteur.
4 - Soulever le cache avant à l’aide de l’encoche.
5 - Fixer la base et la serrure à l’aide des 2 vis fournies.
6 - Reclipser le cache avant.
P2 P3P1
DL1
RV1
JP1
FS1FS2
- BATT+
24V
12V
BATT
FS4
FS3
CTR 58
JP2JP3
12V
24V
JP1
CTR58
sélecteur à clé
C NO NC
NO
C
TRANSPONDEUR
INSTALLATION :
1 - Fixez le fond du transpondeur à l’endroit souhaité grâce au 2 vis fournies.
2 - Reliez votre transpondeur à votre carte électronique d’automatisme - Alimentation 12 ou 24 V
3 - Allez directement devant votre boîtier électronique.
Sur la carte électronique :
Appuyer sur P1 et relâcher. Le voyant DL1 s’allume, s’éteint et se rallume. Pendant que DL1 s’est
rallumé, passer votre 1
er
badge devant le transpondeur.
4 - Répéter l’opération N° 3 intégralement pour programmer les
badges suivants.
5 - Les badges sont programmés, vous pouvez ouvrir votre portail.
6 - Pour déprogrammez, maintenir l’appui sur P1 jusqu’à ce que le voyant DL1 s’éteigne (environ 10
secondes). Tous les badges sont déprogrammés.
P2 P3P1
DL1
RV1
JP1
FS1FS2
- BATT+
24V
12V
BATT
FS4
FS3
CTR 58
JP2JP3
12V
24V
JP1
CTR58
transpondeur
+
-
Alimentation
12 V ou 24 V
