Aperçu des pièces principales
7、Ensemble de
poutres en X
8、Module laser
1、Back Beam
2
、
Front
Beam
6、Prise en charge de la carte
mère
3、Left Beam
4、Right Beam
5、Support
de pied
5
5
Unité principale:
1, poutre arrière
2, poutre avant
3, faisceau gauche
4, faisceau droit
5, support de pied
6, prise en charge de la
carte mère
7, ensemble de poutres X
8, module laser

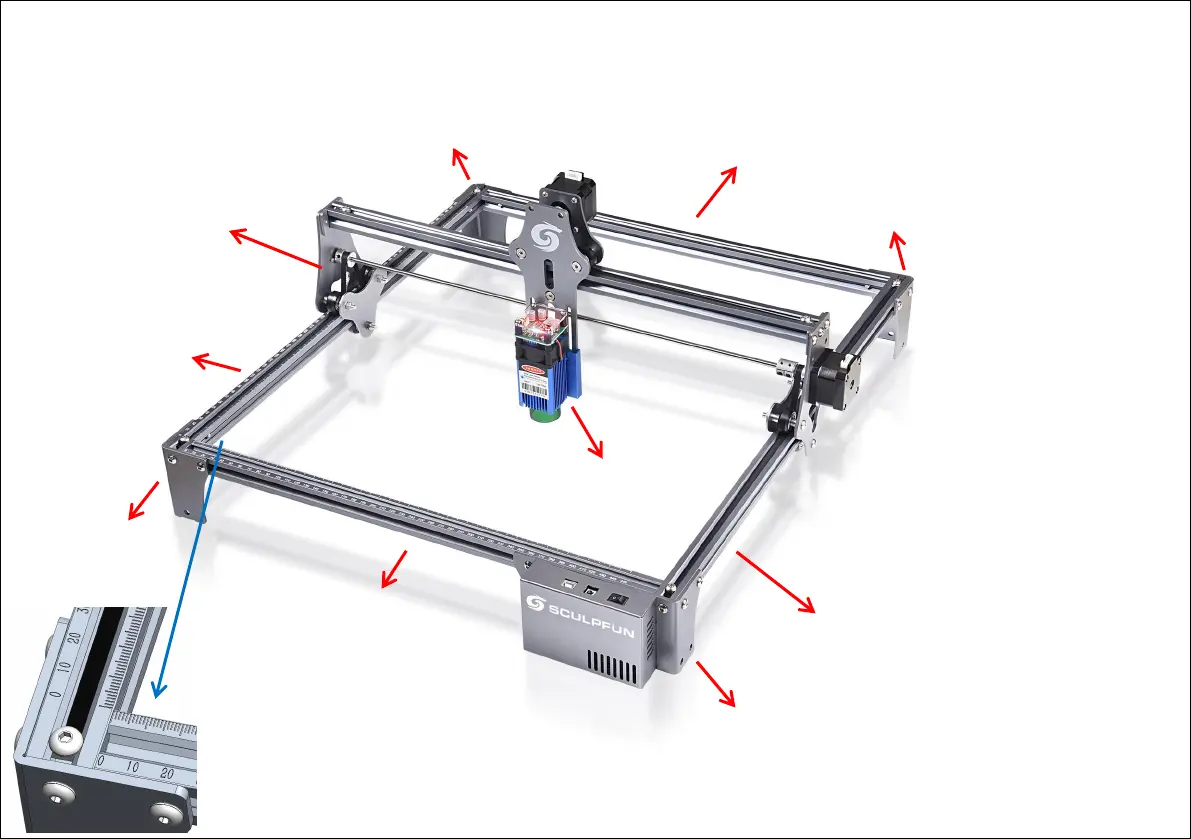

Noter! Cette image est
l'image totale une fois
l'assemblage terminé.
Dans les étapes
suivantes, si vous n'êtes
pas clair sur les détails
de l'installation, vous
pouvez le vérifier avec
cette image.
Noter! Faites attention aux détails de
la ligne d'échelle sur la poutre du coin
inférieur gauche, reportez-vous à
cette image pour juger si l'installation
est correcte
