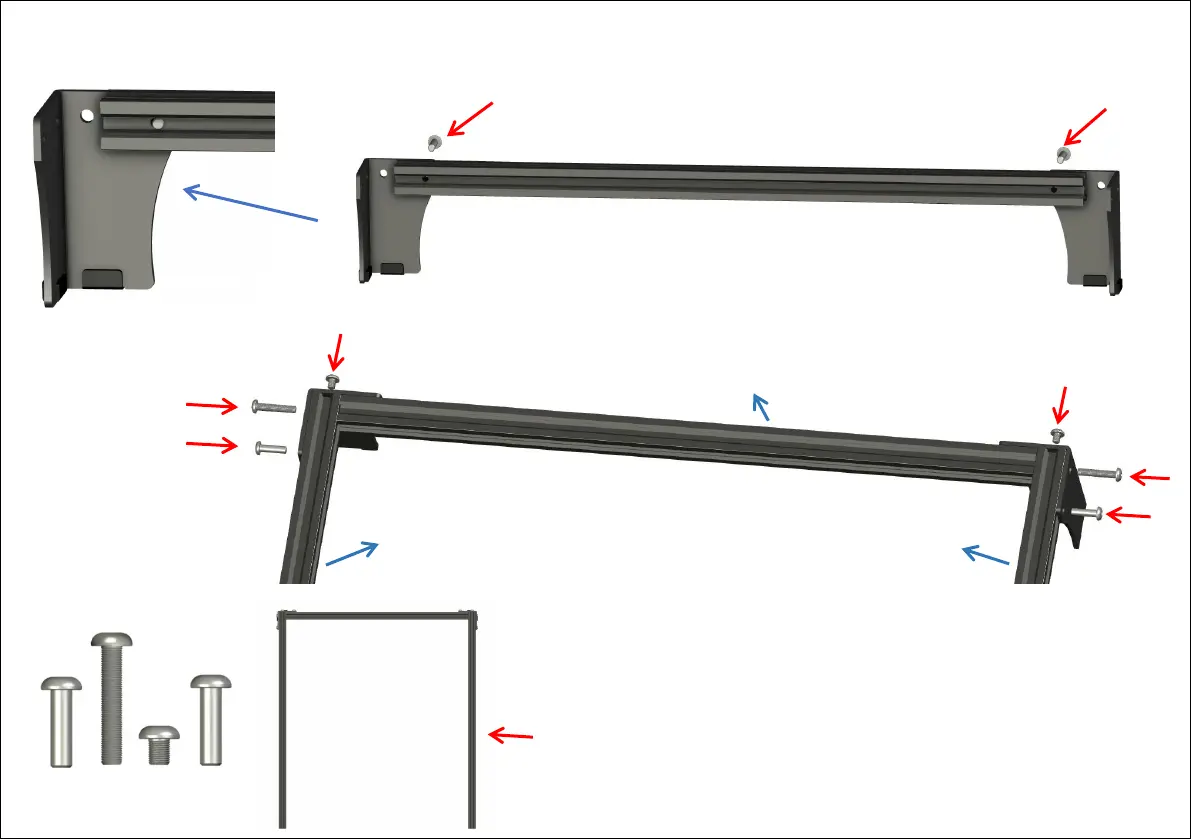

Étape 1 Assemblez les poutres arrière, gauche et droite
1
1
2
4
3
3
4
2
Back Beam
Back Beam
Left Beam
Right Beam
Noter:
1, trouvez l'outil requis et le modèle de vis avant de commencer
l'assemblage: clé hexagonale en forme de T, sac de vis Step1, poutres de
cadre gauche / droite / arrière, trépied * 2.
2, notez la position de l'étiquette! Il y a du papier pour étiquettes sur la
poutre et l'étiquette est placée dans la position illustrée à gauche.
3, lors de l'assemblage, assurez-vous que les bords de la poutre et du
trépied sont parfaitement parallèles et serrés.
4, l'image de gauche est le cadre après l'assemblage de l'étape 1.
Back Beam
Left Beam
Right Beam
1 2 3 4
M5*18
M5*30
M5*18
M5*8
Remarquez
l'étiquette!
