SCULPFUN S9 - Page 24

Étape 2 Assemblez l'ensemble de poutre X et la poutre avant
1
1
2
F
ront
B
eam
3
3
4
4
5
5
Trépied de la
carte mère
Trépied

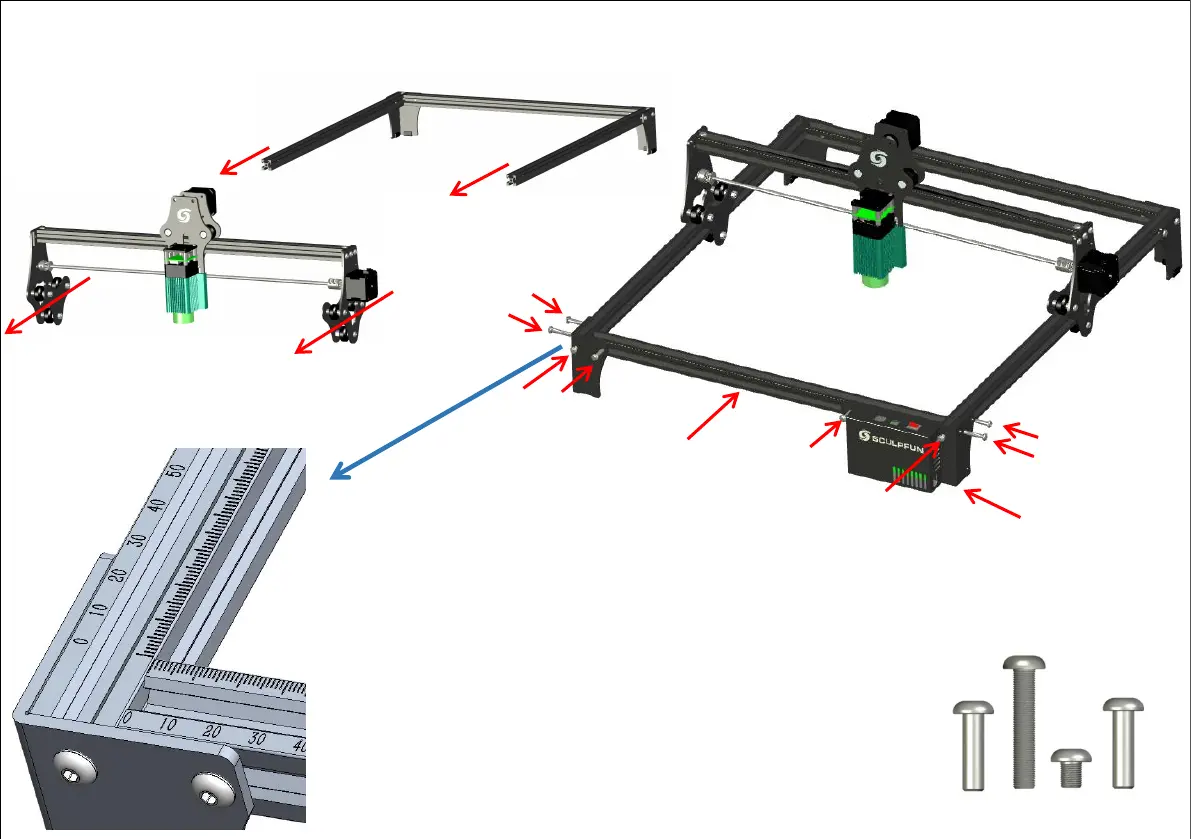

Étapes d'assemblage ：
1, poussez l'ensemble de poutre X dans le cadre en forme de U, en
faisant attention à la direction du logo blanc!
2, composants requis: trépied * 1, trépied de carte mère, poutre de
cadre avant, jeu de vis Step3, clé hexagonale en forme de T.
3, Assemblez le trépied, le trépied de la carte principale et la poutre du
cadre avant selon la figure de droite, installez-les dans l'ordre de
l'étape 12345 et serrez les vis 1/3/4/5 dans l'ordre.
1 3 4 5
M5*18
M5*30
M5*8
M5*18
