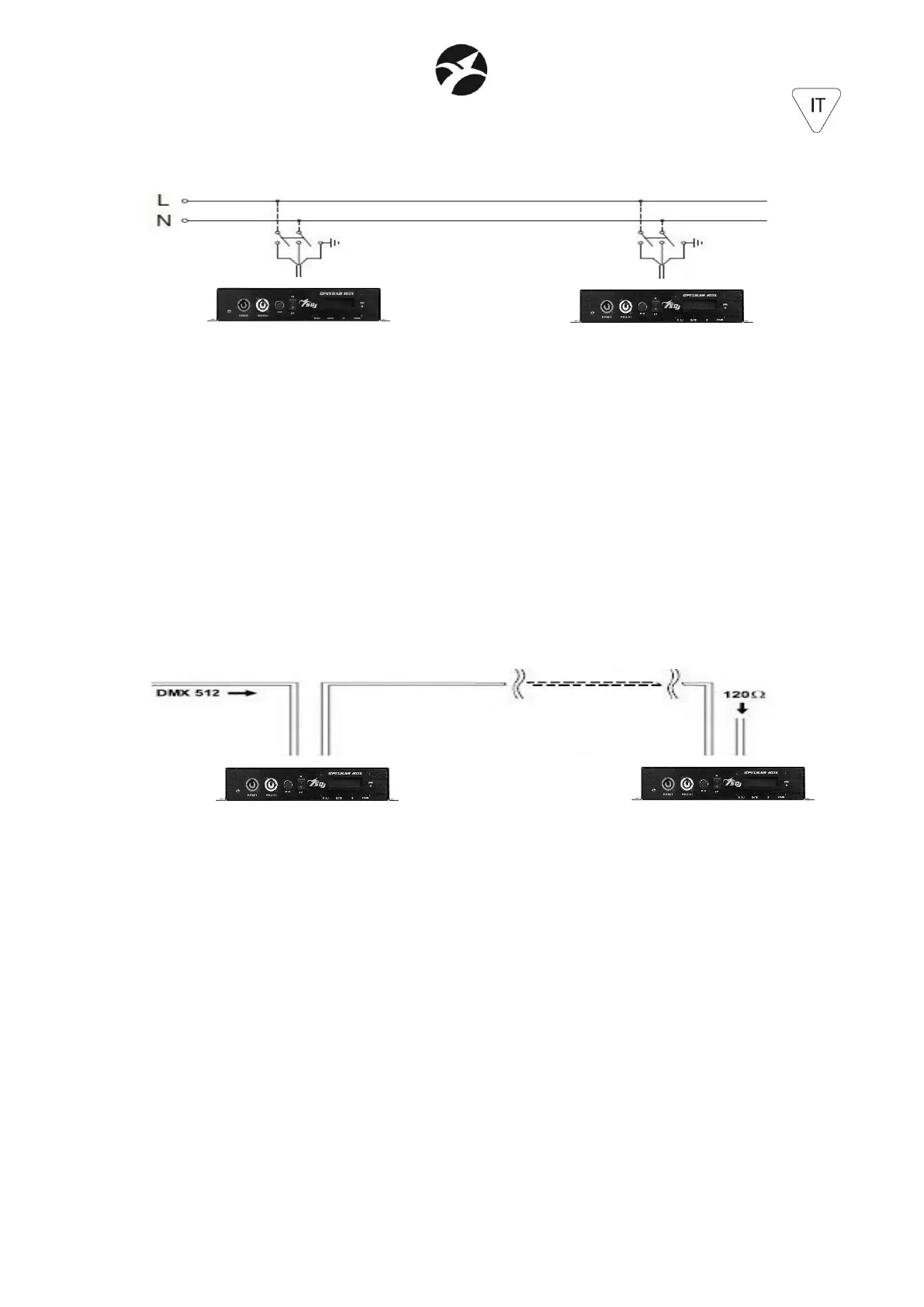

4.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE
Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente
messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai
contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali
opportunamente dimensionati.
Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico
qualificato.
Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali il
dispositivo è progettato, come indicato nella targhetta dei dati elettrici.
4.3 - COLLEGAMENTO ALLA CATENA DMX
Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato,
120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5).
Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.
Le terminazioni devono essere effettuate con connettori maschio/femmina tipo XLR a 3 pin. È
necessario inserire sull’ultimo apparecchio uno spinotto terminale con una resistenza da
120Ohm (minimo 1/4 W) tra i terminali 2 e 3.
IMPORTANTE: I cavi non devono entrare in contatto tra di loro o con l’involucro metallico dei
connettori. L’involucro stesso deve essere collegato alla calza di schermo ed al piedino 1 dei
connettori.
