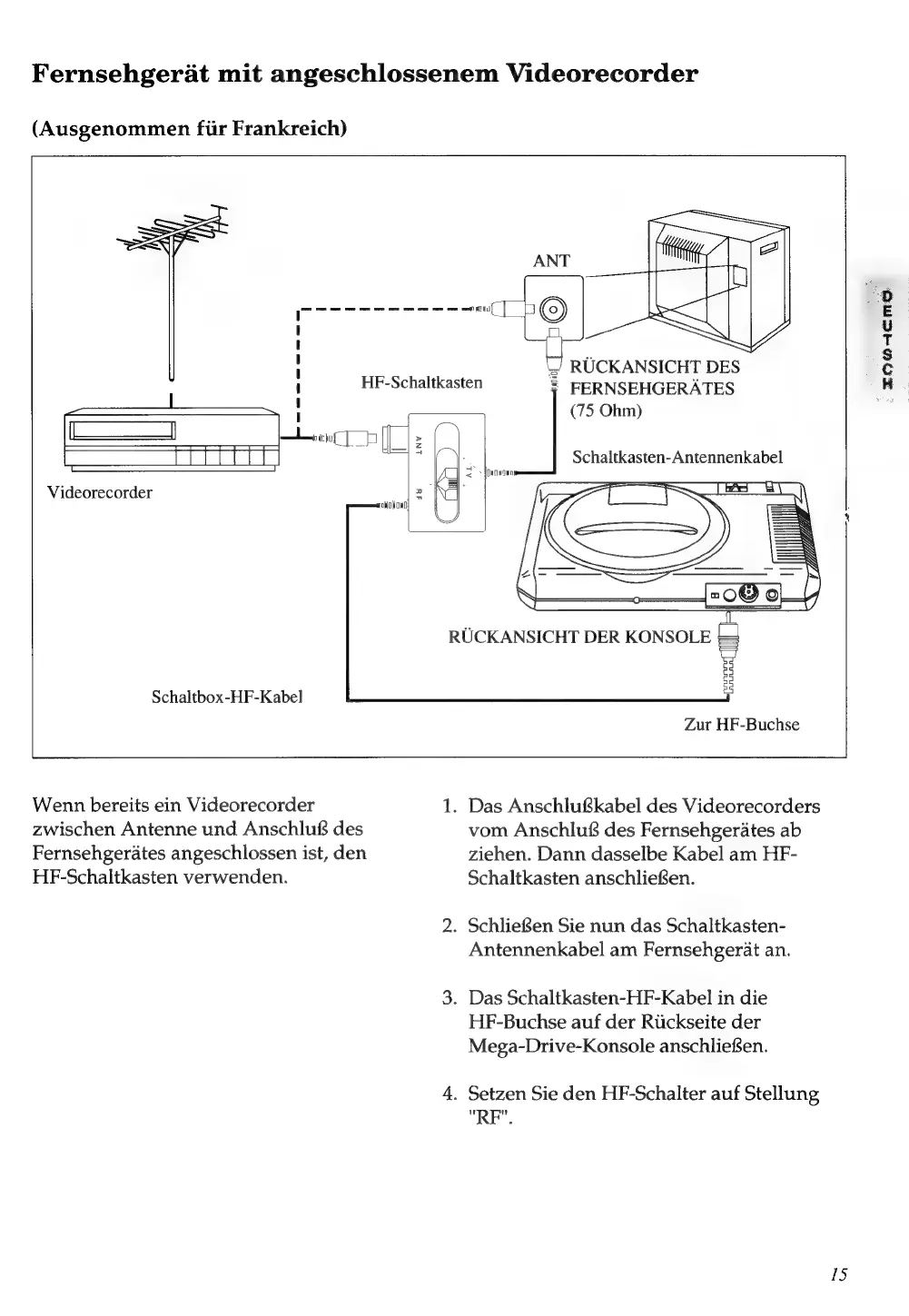

Fernsehgerät mit angeschlossenem Videorecorder
(Ausgenommen für Frankreich)
+) RÜCKANSICHT DES
= FERNSEHGERÄTES
(75 Ohm)
Schaltkasten-Antennenkabel
Videorecorder
RÜCKANSICHT DER KONSOLE
Schaltbox-HF-Kabel
Zur HF-Buchse
Wenn bereits ein Videorecorder 1. Das Anschlußkabel des Videorecorders
zwischen Antenne und Anschluß des vom Anschluß des Fernsehgerätes ab
Fernsehgerätes angeschlossen ist, den ziehen. Dann dasselbe Kabel am HF-
HF-Schaltkasten verwenden. Schaltkasten anschließen.
2. Schließen Sie nun das Schaltkasten-
Antennenkabel am Fernsehgerät an.
3. Das Schaltkasten-HF-Kabel in die
HF-Buchse auf der Rückseite der
Mega-Drive-Konsole anschließen.
4. Setzen Sie den HF-Schalter auf Stellung
"RE",
15
