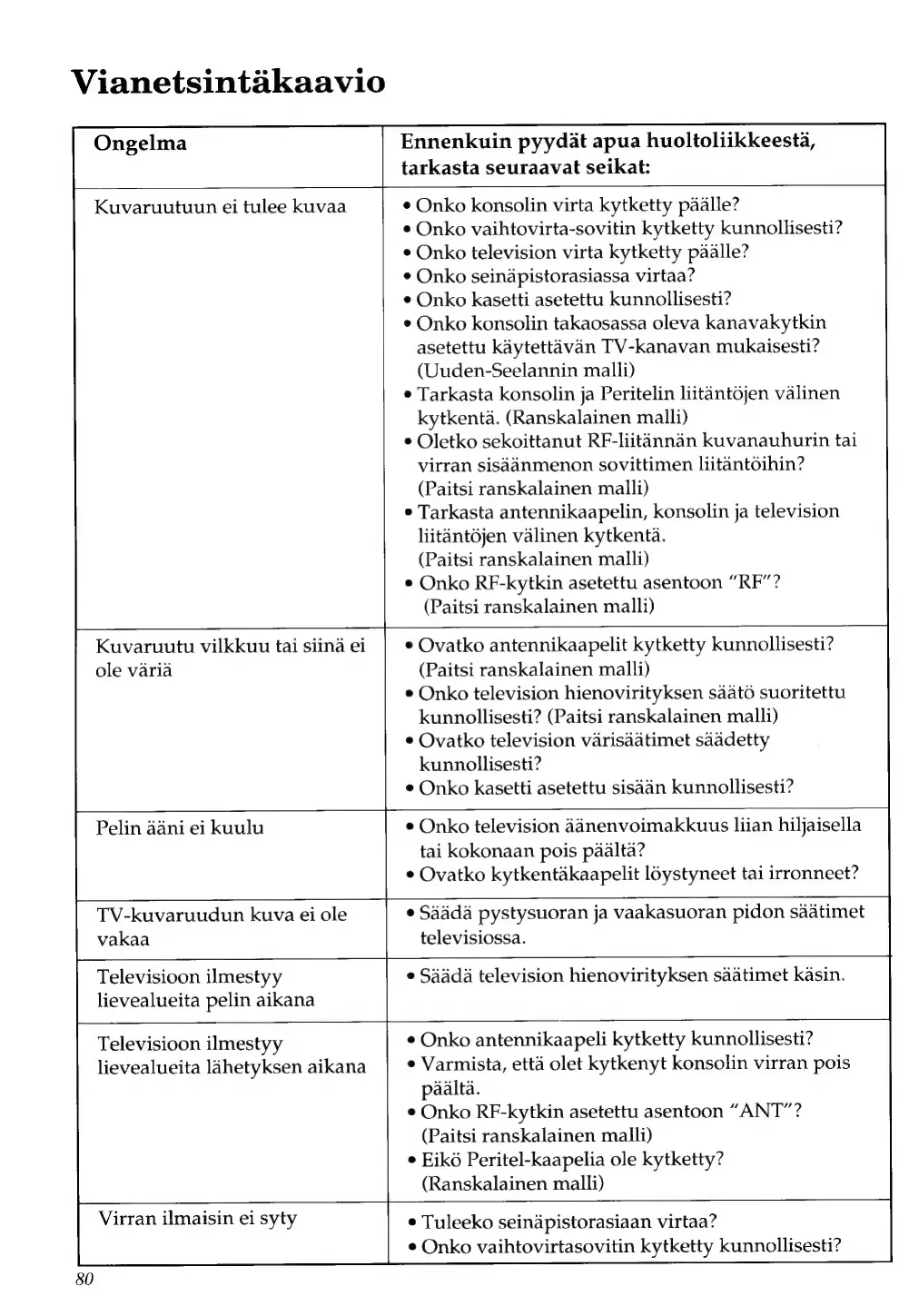

Vianetsintäkaavio
Ongelma
Ennenkuin pyydät apua huoltoliikkeestä,
tarkasta seuraavat seikat:
Kuvaruutuun ei tulee kuvaa
Kuvaruutu vilkkuu tai siinä ei
ole väriä
¢ Onko konsolin virta kytketty päälle?
e Onko vaihtovirta-sovitin kytketty kunnollisesti?
e Onko television virta kytketty päälle?
e Onko seinäpistorasiassa virtaa?
e Onko kasetti asetettu kunnollisesti?
e Onko konsolin takaosassa oleva kanavakytkin
asetettu käytettävän TV-kanavan mukaisesti?
(Uuden-Seelannin malli)
e Tarkasta konsolin ja Peritelin liitäntöjen välinen
kytkentä. (Ranskalainen malli)
¢ Oletko sekoittanut RF-liitännän kuvanauhurin tai
virran sisäänmenon sovittimen liitäntöihin?
(Paitsi ranskalainen malli)
¢ Tarkasta antennikaapelin, konsolin ja television
liitäntöjen välinen kytkentä.
(Paitsi ranskalainen malli)
e Onko RF-kytkin asetettu asentoon “RF”?
(Paitsi ranskalainen malli)
e Ovatko antennikaapelit kytketty kunnollisesti?
(Paitsi ranskalainen malli)
e Onko television hienovirityksen säätö suoritettu
kunnollisesti? (Paitsi ranskalainen malli)
¢ Ovatko television värisäätimet säädetty
kunnollisesti?
e Onko kasetti asetettu sisään kunnollisesti?
Pelin ääni ei kuulu |
e Onko television äänenvoimakkuus liian hiljaisella
tai kokonaan pois päältä?
e Ovatko kytkentäkaapelit löystyneet tai irronneet?
TV-kuvaruudun kuva ei ole
vakaa
e Säädä pystysuoran ja vaakasuoran pidon säätimet
televisiossa.
Televisioon ilmestyy
lievealueita pelin aikana
e Säädä television hienovirityksen säätimet käsin.
Televisioon ilmestyy
lievealueita lähetyksen aikana
e Onko antennikaapeli kytketty kunnollisesti?
e Varmista, että olet kytkenyt konsolin virran pois
päältä.
e Onko RF-kytkin asetettu asentoon “ANT”?
(Paitsi ranskalainen malli)
e Eikö Peritel-kaapelia ole kytketty?
(Ranskalainen malli)
Virran ilmaisin ei syty
80
e Tuleeko seinäpistorasiaan virtaa?
e Onko vaihtovirtasovitin kytketty kunnollisesti?
