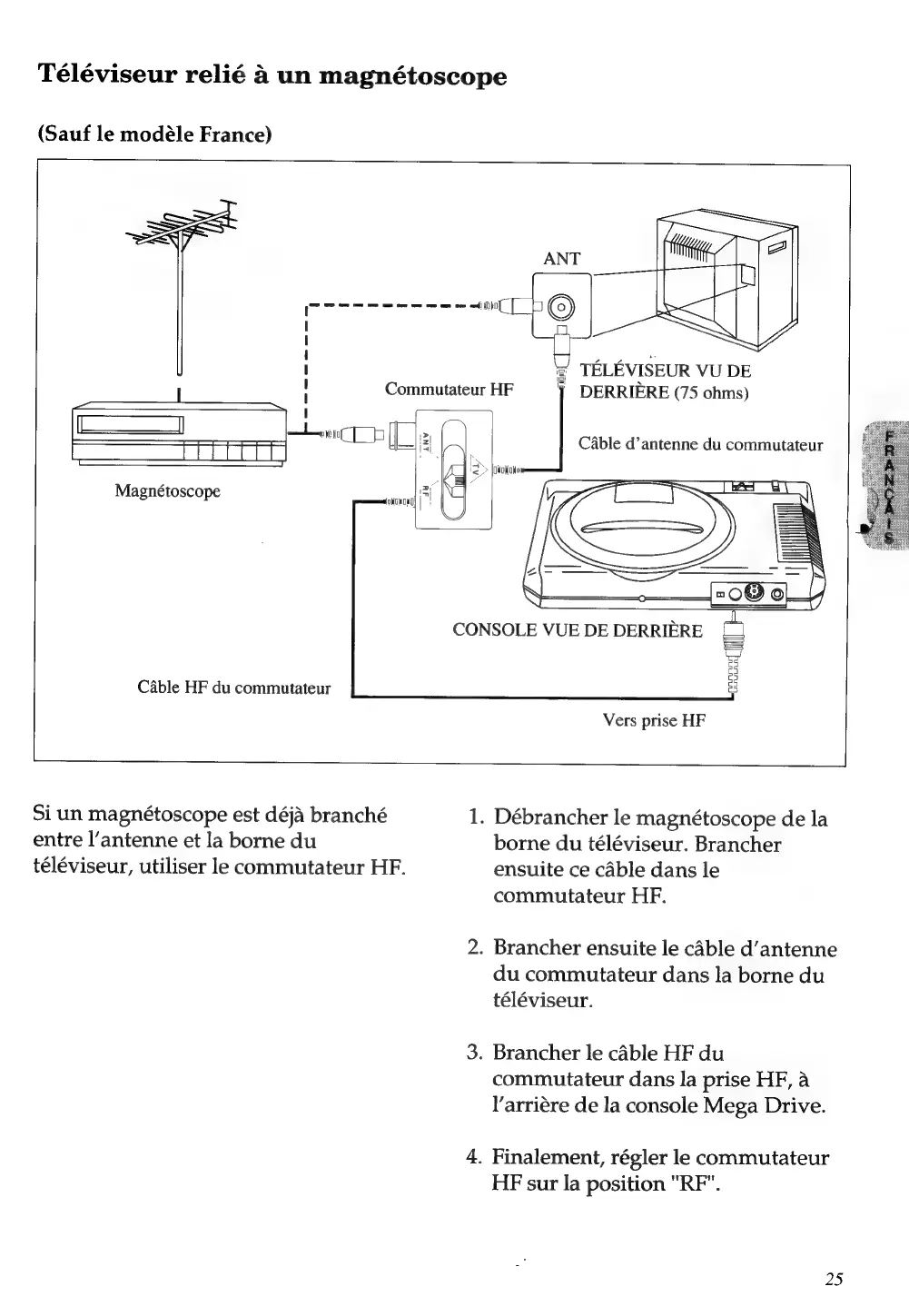

Téléviseur relié a un magnétoscope
(Sauf le modéle France)
=
Magnétoscope
Lé
Cäble HF du commutateur
2 > bus
TÉLÉVISEUR VU DE
Y DERRIÈRE (75 ohms)
Câble d’antenne du commutateur
Vers prise HF
Si un magnétoscope est déjà branché
entre l’antenne et la borne du
téléviseur, utiliser le commutateur HF.
. Débrancher le magnétoscope de la
borne du téléviseur. Brancher
ensuite ce câble dans le
commutateur HF.
. Brancher ensuite le câble d’antenne
du commutateur dans la borne du
téléviseur.
. Brancher le câble HF du
commutateur dans la prise HF, à
l'arrière de la console Mega Drive.
. Finalement, régler le commutateur
HF sur la position "RF".
25
