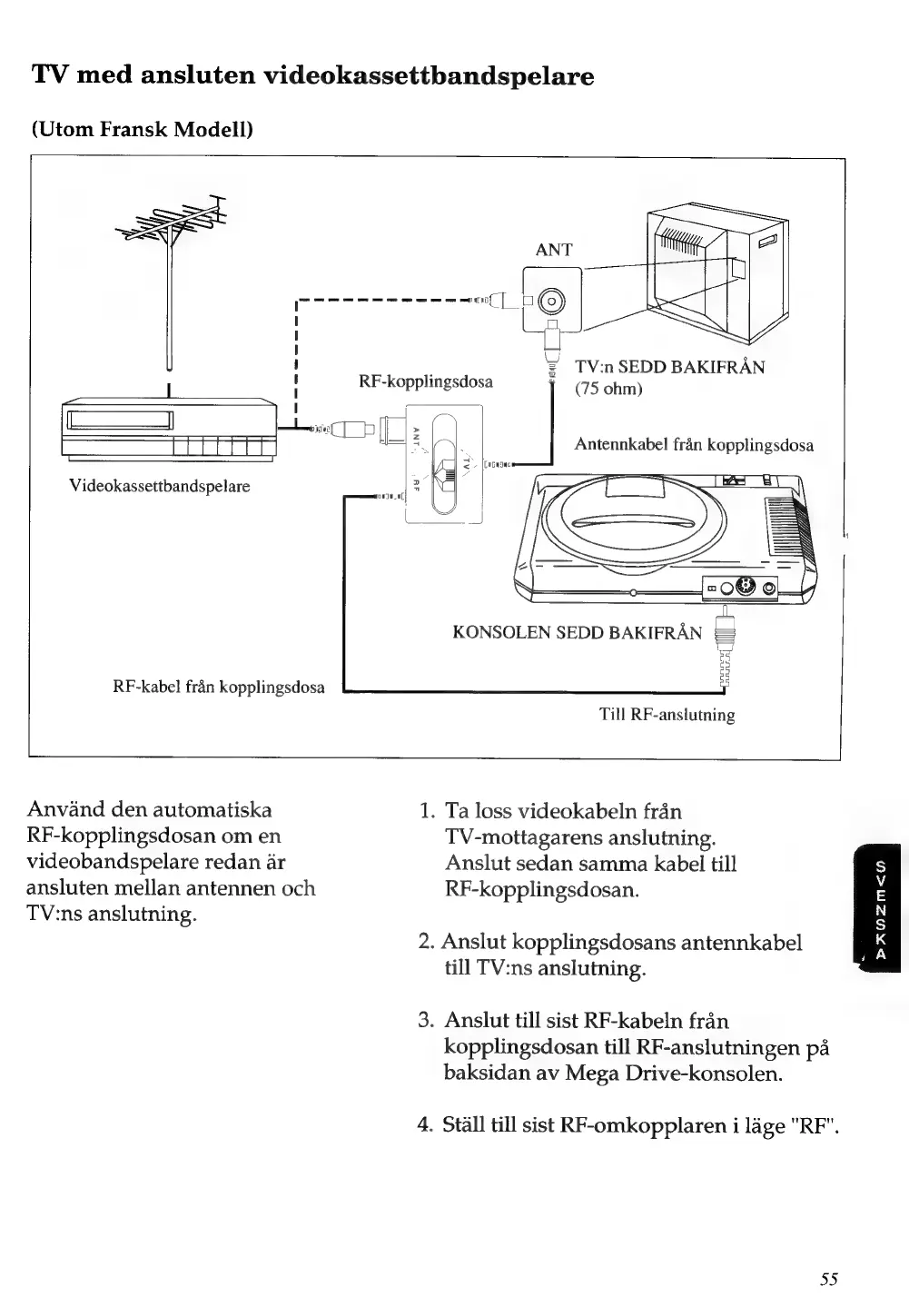

TV med ansluten videokassettbandspelare
(Utom Fransk Modell)
RF-kopplingsdosa
(75
ohm)
[N
CT
bi
|:
g
H
EIN.
Antennkabel
frân
kopplingsdosa
I
I
I E
d i 7 TV:n SEDD BAKIFRÅN
I
I
SEET
Videokassettbandspelare
|
SH
KONSOLEN SEDD BAKIFRÄN
RF-kabel frän kopplingsdosa
Till RF-anslutning
Använd den automatiska 1. Ta loss videokabeln frän
RF-kopplingsdosan om en TV-mottagarens anslutning.
videobandspelare redan är Anslut sedan samma kabel till
ansluten mellan antennen och RF-kopplingsdosan.
TV:ns anslutning.
2. Anslut kopplingsdosans antennkabel
till TV:ns anslutning.
PXrunzm<úu
3. Anslut till sist RF-kabeln frán
kopplingsdosan till RF-anslutningen pá
baksidan av Mega Drive-konsolen.
4. Stall till sist RF-omkopplaren i lage "RF".
