Comment installer:

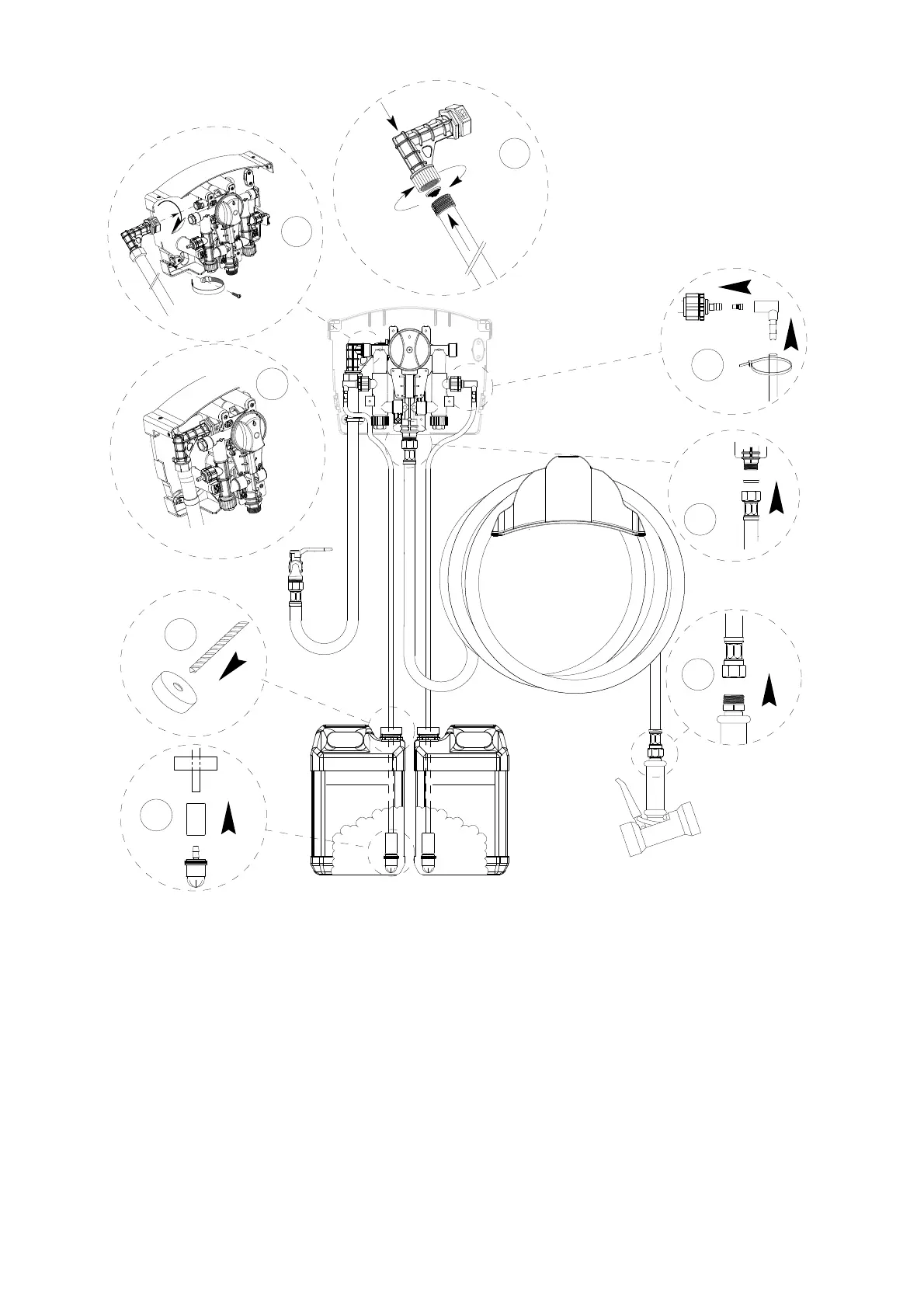

Figure 3 – Installation
1. Démonter la connexion à 90° de l’arrivée d’eau de la station et connecter le tuyau à la même puissance d‘eau
3/4GHT femelle ;
2. Insérer la connexion à 90° dans Protwin, inclinée de 45° à l’inverse des aiguilles d'une montre, puis tourner 45°
dans le sens des aiguilles d'une montre pour verrouiller la connexion ;
3. Fixer le tuyau à Protwin par le serre-joint et le vis muni comme illustré ;
4. Percer le dessus du réservoir contenant le produit, avec une mèche de foreuse du diamètre de point 3/8 ;
5. Attacher le circuit hydraulique du produit d’aspiration (le côté de réservoir), insérer une ligne : capot supérieur
perforé, le poids, fixer le filtre avec le tuyau plastique muni ;
6. Attacher le circuit hydraulique du produit d’aspiration à la station comme suit :
a. Choisir la calibration da la douille à insérer dans la valve d’aspiration produite selon le tableau comme
illustré ;
b. Insérer la connexion à 90° ;
c. Placer le tube d’aspiration dans l’accessoire à 90° et puis le fixer avec le câble plastique (répéter pour le
deuxième produit) ;
7. Attacher le tuyau de vidange à ¾ GHT Protwin femelle.
8. Attacher le pistolet doseur.
