Schritt 4 : Verbinden der Antenne mit dem Digitalempfänger
Sobald Sie die Antenne an einem prozessparallelen Ort und so installiert haben, wie Sie es wünschen, ist
der nächste Schritt, alles miteinander zu verbinden.
Um Ihre Lieblings-Satellitenprogramme ansehen zu können, müssen Sie Ihre Satellitenantenne mittels
eines Kabels mit einem Empfänger verbinden.
Das Kabel zwischen der Antenne und dem Satellitenempfänger sollte nicht länger als 30 Meter sein, da
es den Signalempfang beeinträchtigt.
Der Gebrauch eines langen Kabels oder eines von schlechter Qualität und nicht-isolierter Buchsen kann
zu einem Verlust des Signalpegels führen, verwenden Sie ein hochwertiges Sat-Kabel.
S4
N1
N1
N1
S4
S3
S3
B3
B3
B4
B4
Verwenden Sie Dübel & Schrauben.
Nicht im Lieferumfang enthalten.
Wand
Mast
Wand
B2
B2

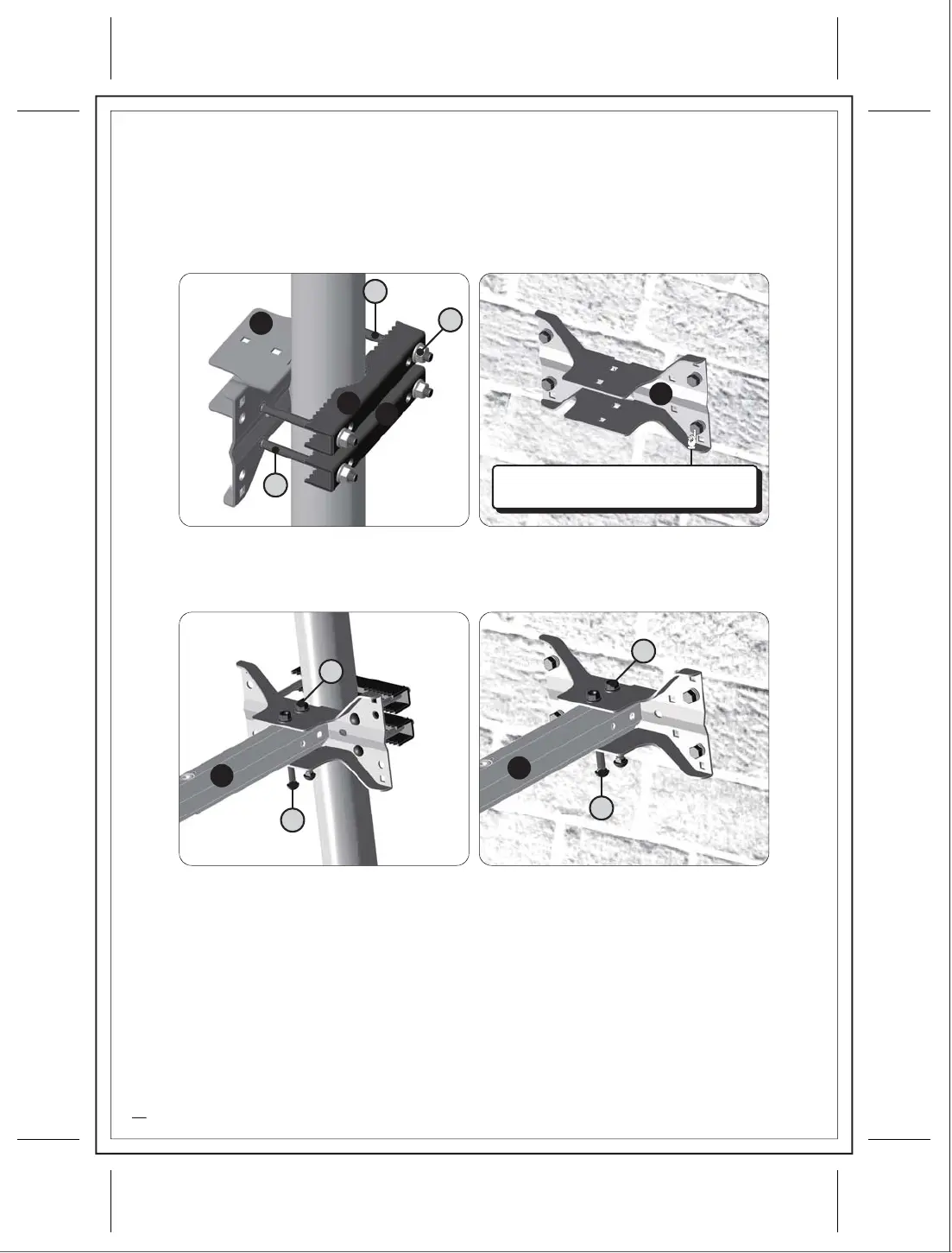

Montage der Wand- bzw. Masthalterung
Sie müssen die Fixier-Verbindung A(B3) unter Berücksichtigung des Installationsplatzes (Mastmontage,
Wandmontage) wie nachstehend abgebildet xieren. Versichern Sie sich, daß die fertig montierte Halterung in
Richtung des Satelliten zeigt. Als Unterstützung für die Antenne, ziehen Sie die Mutter (N1) fest an. Für die
Wandmontage kaufen Sie bitte die für die Wandmontage notwendigen Schrauben & Dübel.
3)
Montage der Hauptstütze (B2)
Befestigen Sie die Hauptstütze (B2) wie abgebildet mit den 2 Schrauben (S3) und Muttern am Fixierhalter
(B3). Ziehen Sie die Muttern (N1) fest an.
4)
Mast
