2.1 KICSOMAGOLÁS
* Helyezze a kartondobozt egy szilárd, sima felületre.
* Vegyen ki mindent a csomagból.
* Nyissa ki a csomagolást teljesen minden saroknak fentről lefelé történő felvágása által.
* Hagyja a generátort a karton csomagoláson, amíg fel nem illeszti annak kerekeit.
2.1.1 A CSOMAG TARTALMA
1 – A tulajdonos kézikönyve
2 – kerekek
1 – A fogantyú rendszer
2 – A kerék tengelye
1 – Fém eszközöket tartalmazó zsák
(beleértve 1 – A gyertya adatlapja, 1 – A sebességváltó mögötti részen található védőlemez)
Jelen útmutató tartalma csak bemutató célzatú és nem egy adott modellre vonatkozik.
2.2 ÖSSZESZERELÉS
A generátort használat előtt össze kell rakni.
2.2.1.A TARTOZÉKOK/KELLÉKEK FELSZERELÉSE
A kerekek rendeltetése a generátor mozgathatóságának javítása.
MEGJEGYZÉS A kerekek nem az utakon való szállításra szolgálnak.

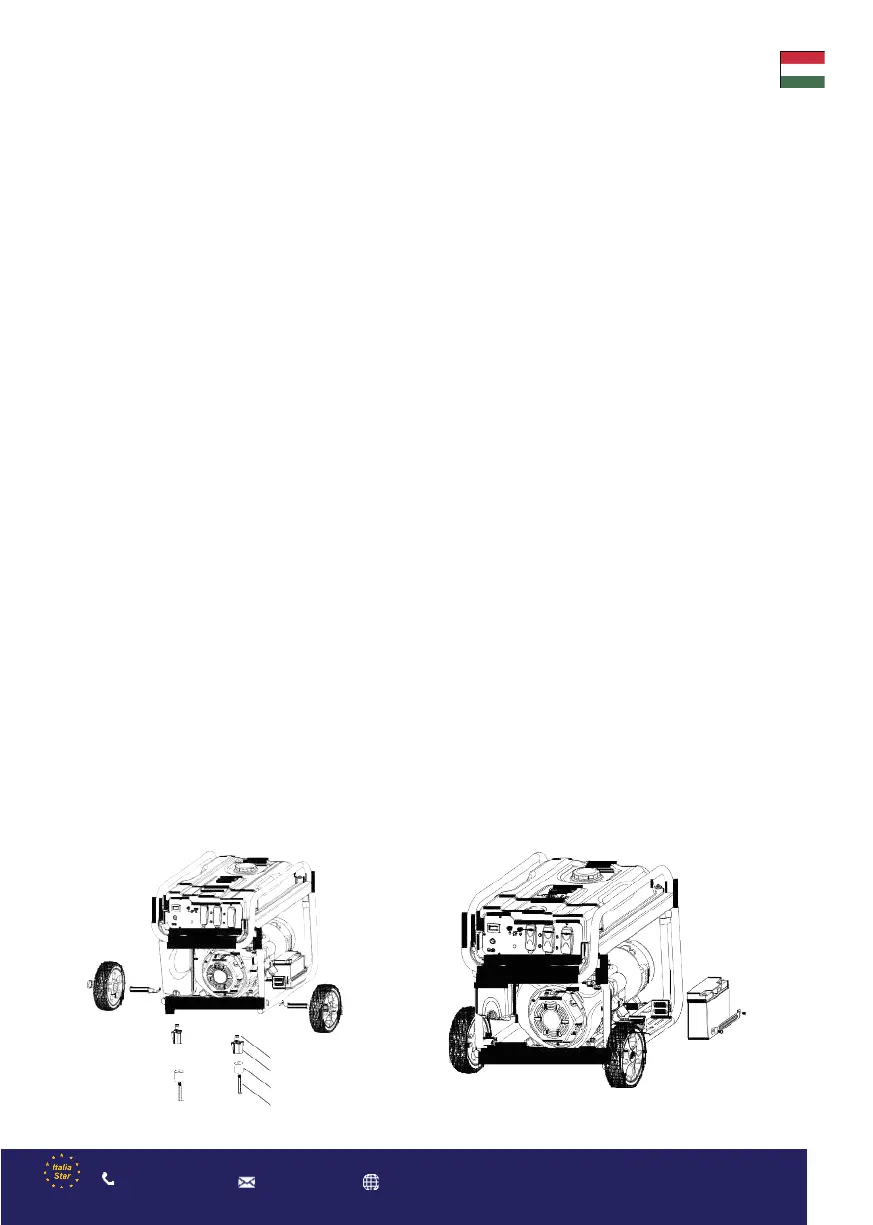

1. A kerekek felszerelése céljából tanulmányozza az ábrákat.
* Mozgassa a tengelyt a kereten található réseken keresztül.
* Mozgassa a kerékagyon a kereket és a lapos alátétet, amíg azok elérik a stabil végső helyzetüket, majd a sasszeget
helyezze be a kereten található tengelytartó hézagába.
* Hajlítsa meg a sasszeg fülszerű részeit kifelé annak érdekében, hogy a szeget beilleszthesse annak rendeltetési
helyére.
2. A kerekek lengéscsillapítóinak felszerelése az ábrának megfelelően.
* Helyezzen be egy M6-os csavart a blokkoló gumiütközőn keresztül, illetve egy M8-as csavart az ütéselnyelő gumialátét
alsó részén keresztül. Szorítsa meg a csavart egy M8-as galléros anyacsavarral.
* Helyezzen be egy M8-as csavart a generátor keretszerkezetébe és az ütéselnyelő gumialátét felső részén keresztül.
Szorítsa meg a csavart egy M8-as galléros anyacsavarral.
3. Tanulmányozza az alábbi ábrát a kar berendezésének felszerelése érdekében.
* Húzza rá a generátor üreges fogantyúját a generátor tartókeretére annak mentén, majd szorítsa oda két M8-as csavar,
illetve két darab galléros anyacsavar segítségével.
* Helyezze egy vonalba a fogantyú réseit a keret réseivel abból a célból, hogy a fogantyút a kerethez a réseken
keresztülvezetett csavarral rögzítse, majd szorítsa oda egy M8-as csavar, illetve egy galléros anyacsavar segítségével.
