2.1 DESPACHETARE
• Aşezaţi cartonul pe o suprafaţă rigidă, plată.
• Scoateţi totul din ambalaj, cu excepţia
generatorului.
• Deschideţi ambalajul de tot prin tăierea fiecărui colţ de sus până jos.
• Lăsaţi generatorul pe carton pentru a instala kit-ul roţii.
2.1.1 CONŢINUTUL AMBALAJULUI
1-Manualul Proprietarului
2-Roţi
1-Ansamblul mânerului
2-Axă roată
1-Sac cu articole metalice
(inclusiv 1-Fişă de Bujie; 1-Carter în spatele cutiei de viteze)
Conţinutul din acest manual este doar cu titlu de prezentare şi nu reprezintă un model anume.
2.2 ASAMBLARE
Generatorul necesită asamblare înainte de utilizare.
2.2.1 ASAMBLARE KIT ACCESORII
Roţile sunt concepute pentru a îmbunătăţi
mobilitatea generatorului.
NOTĂ Roţile nu trebuie utilizate la deplasare pe stradă.

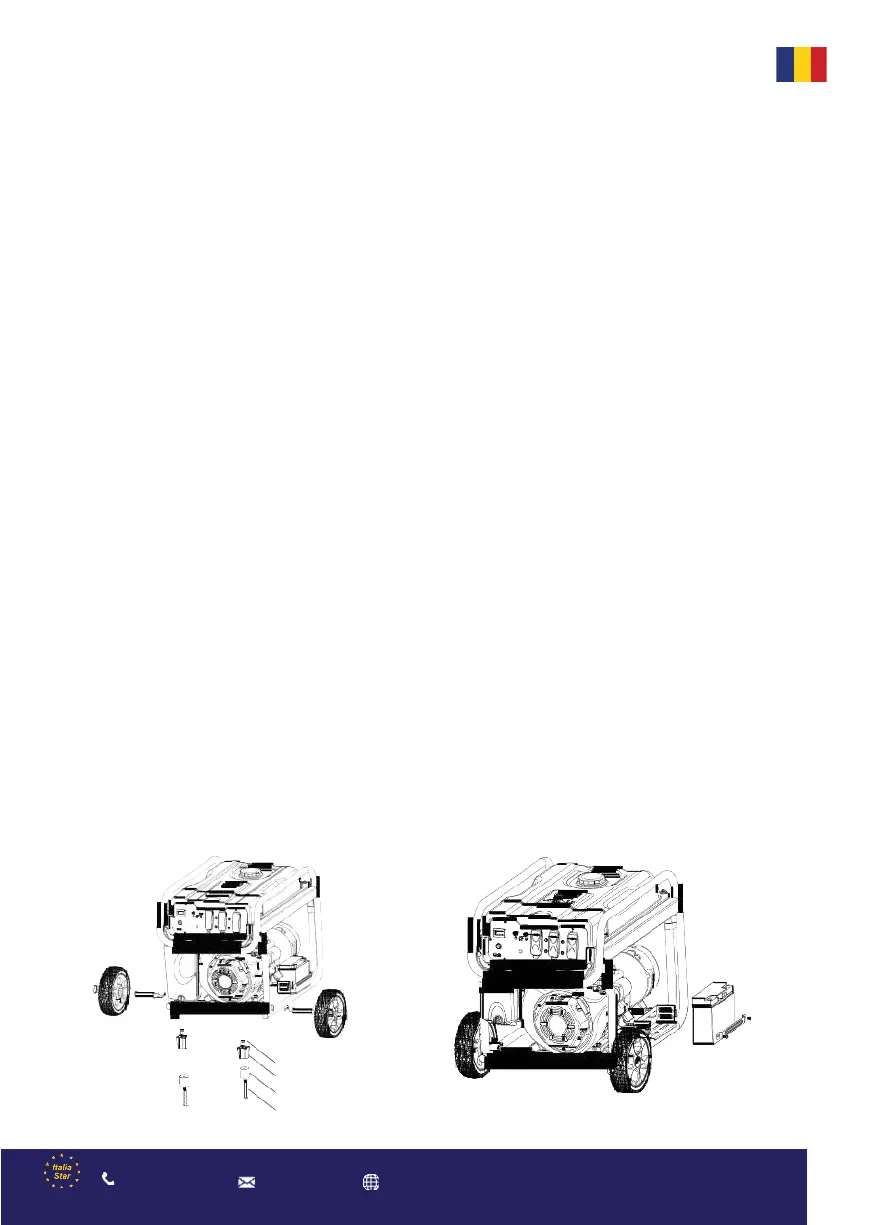

1. Consultaţi Figurile pentru a instala roţile.
• Culisaţi axul prin braţele cadrului.
• Culisaţi pe butuc, roată şi şaiba plată, apoi
introduceţi cuiul spintecat prin orificiul axei roţii.
• Îndoiţi urechile cuiului spintecat în afară pentru a
închide cuiul la locul său.
2. Amortizoarele roţii conform imaginii.
• Introduceţi un surub M6 prin opritorul de cauciuc şi un surub M8 prin partea inferioară a suportului paraşoc. Strângeţi
surubul cu o piuliţă cu guler M8.
• Instalaţi un surub M8 prin cadrul generatorului şi prin partea superioară a suportului paraşoc. Strângeţi surubul cu o
piuliţă cu guler M8.
3. Consultaţi următoarea Figură pentru a instala ansamblul mânerului conform imaginii.
• Introduceţi braţul mânerului pe cadrul generatorului şi strângeţi cu două suruburi M8 şi două piuliţe cu guler M8.
• Aliniaţi orificiile ansamblului mânerului cu orificiile braţului mânerului şi strângeţi cu un surub M8 şi o piuliţă cu guler
M8.
SECŢIUNEA 2 —INFORMAŢII GENERALE
