22
espAÑol
Nº de ref.: 09/4798.214.004 © Salvo error. Sujeto a modificaciones.
ES
Acumulador
intermedio
L0
M1
M2
L1 /
(Regulador principal)
M2 /
M3 /
1)
Acumulador
intermedio
L0
M1
M2
M3
M4
M5
L1 /
(Regulador principal)
M2 /
M3 /
M4 /
M5 /
M6 /
1)
1)

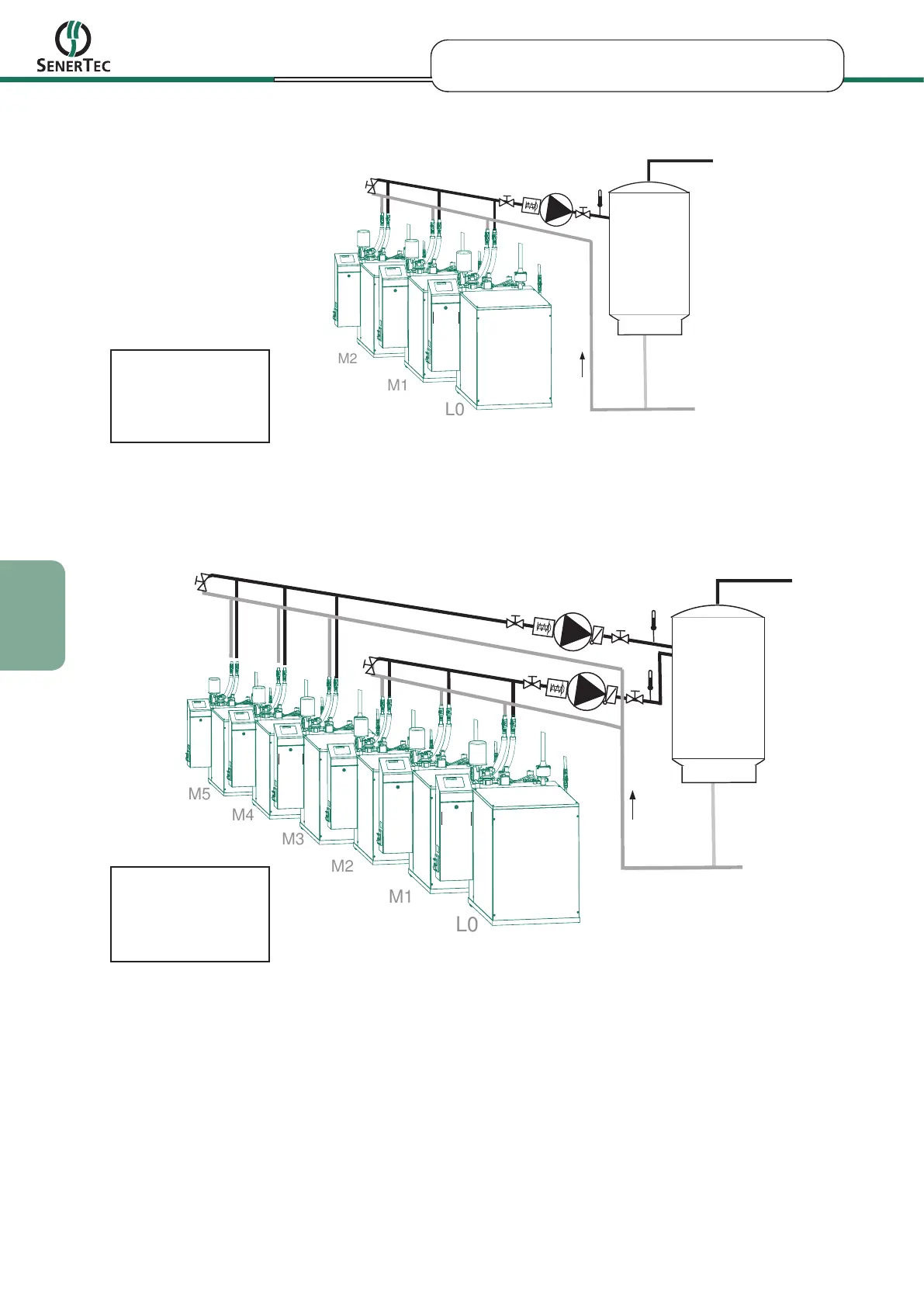

Esquema de la instalación 4: Central multimodular (más de 3 Dachs)
Esquema de la instalación 3: Central multimodular (hasta 3 Dachs)
Todos los esquemas de conexiones hidráulicas están representados como esquemas de principio, sólo
con los componentes que afectan a la bomba termostática. En estos esquemas faltan los bloqueos, los
recipientes de expansión, etc..
1) Por lo general, los bloqueos en el cortocircuito de la tubería circular están cerrados.
2) Instalar la bomba termostática tan cerca al Dachs como posible para que el termostato responda rápido.
Designación de
módulo
para MSR2: negro
para MSR1: gris
Designación de
módulo
para MSR2: negro
para MSR1: gris
