SenerTec Dachs MSR2 - Conexión Eléctrica

24
espAÑol
Nº de ref.: 09/4798.214.004 © Salvo error. Sujeto a modificaciones.
ES
Conexión eléctrica
¡Observar las instrucciones de montaje y uso del fabricante de la bomba!
Centrales únicas (MSR 2)
negro: Panel de conexiones del regulador X6/8*
azul: Borna de conexión N
verde/ amarillo: Borna de conexión PE
* Fase L1 (puente de X5/5 a X6/6)
X5/4
X6
X5 2
30V AC
F11 4A/T F14 4A/TF13 4A/TF12 4A/T
X6/3-5
X6/6-8
X6/9-10 X6/11-12
X6/1 X6/1
X5/1
230V AC
X5/5 X5/3 X5/2
151 12

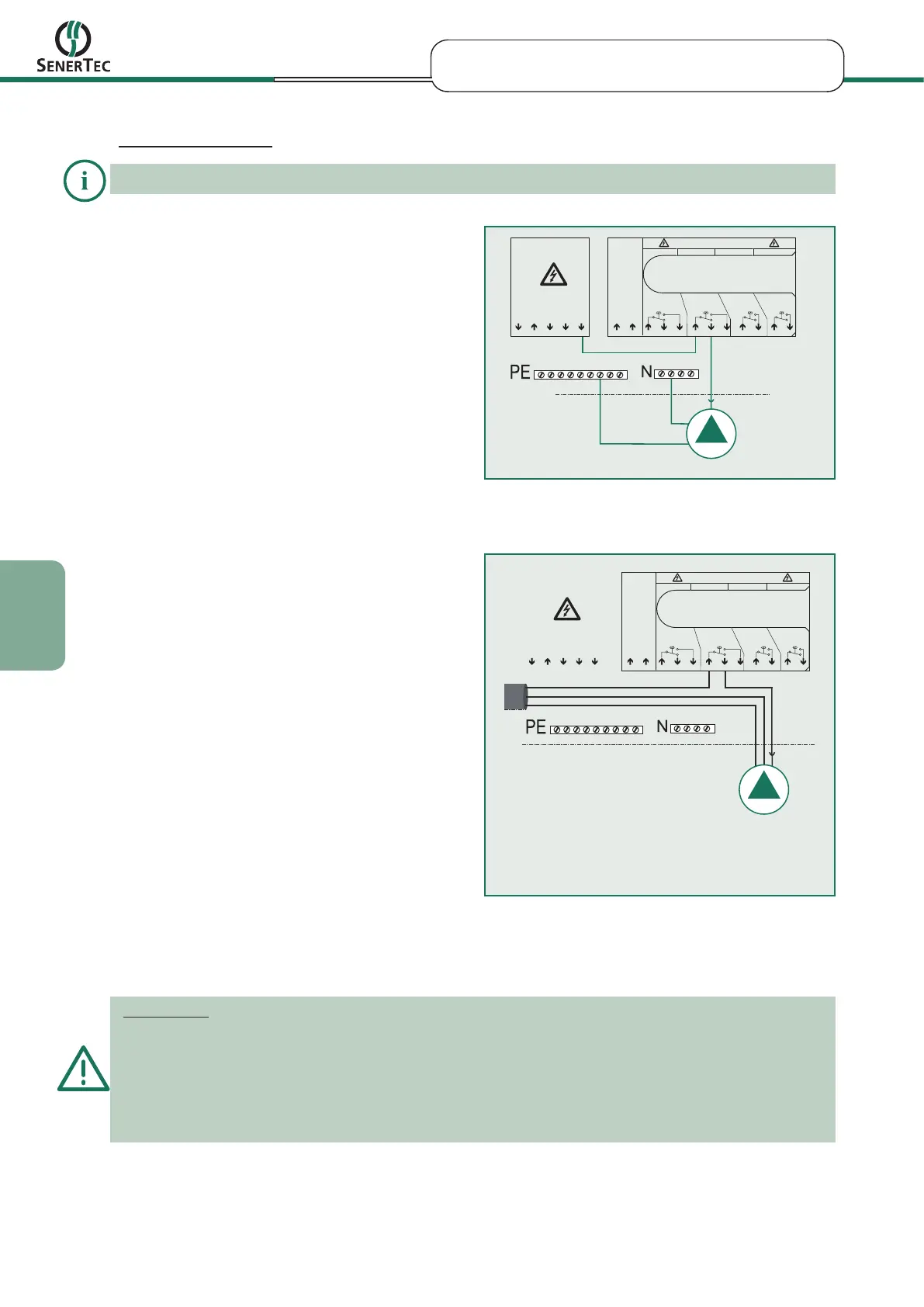

Figura 5: Conexión eléctrica (MSR2) de la
bomba termostática en centrales
unimodulares
Funcionamiento multimodular (MSR 2)
Figura 6: Conexión eléctrica (MSR2) de la(s)
bomba(s) termostática(s) en centrales
multimodulares en L1, M4, M7, M10
Importante:
La tensión de alimentación externa es importante para el funcionamiento multimodular a fin de que el
resto de módulos puedan seguir en funcionamiento mientras se realiza el mantenimiento del regulador
principal.
Si los consumidores están suministrados con tensión externamente, hay que observar la conexión cor-
recta del conductor neutro. En este caso, existen dos conductores neutrales que no deben conectarse
entre sí.
X5/4
X6
X5 2
30V AC
F11 4A/T F14 4A/TF13 4A/TF12 4A/T
X6/3-5
X6/6-8
X6/9-10 X6/11-12
X6/1 X6/1
X5/1
230V AC
X5/5 X5/3 X5/2
151 12
* En la técnica de centrales multimodulares, la tensión para la bomba
termostática debe suministrarse externamente. Una desconexión del
regulador mediante el interruptor principal también desconectaría la
bomba termostática y, por lo tanto, impediría el funcionamiento del
resto de módulos por sobretemperatura.
Suministro de tensión externo
PE
N
L
