SenerTec Dachs MSR2 - Elektrischer Anschluss

6
deutsch
DE
Art. Nr.: 09/4798.214.004 © Änderungen und Irrtum vorbehalten
X6 Fremdspannung
F11 4A/T F14 4A/TF13 4A/TF12 4A/T
Freigabe
Wärmeerz.
prog.
Ausgang 1
Wartung Störung
Rückm.1, hoher Sollw. Rückm.2, prog.
230V AC
1 12
X5 Aktoren extern
230V AC
Ausgang Si-Kette Phase L1 UP Vordruck 2. WE Öl-/Gasförderpumpe Eingang Si-Kette
51

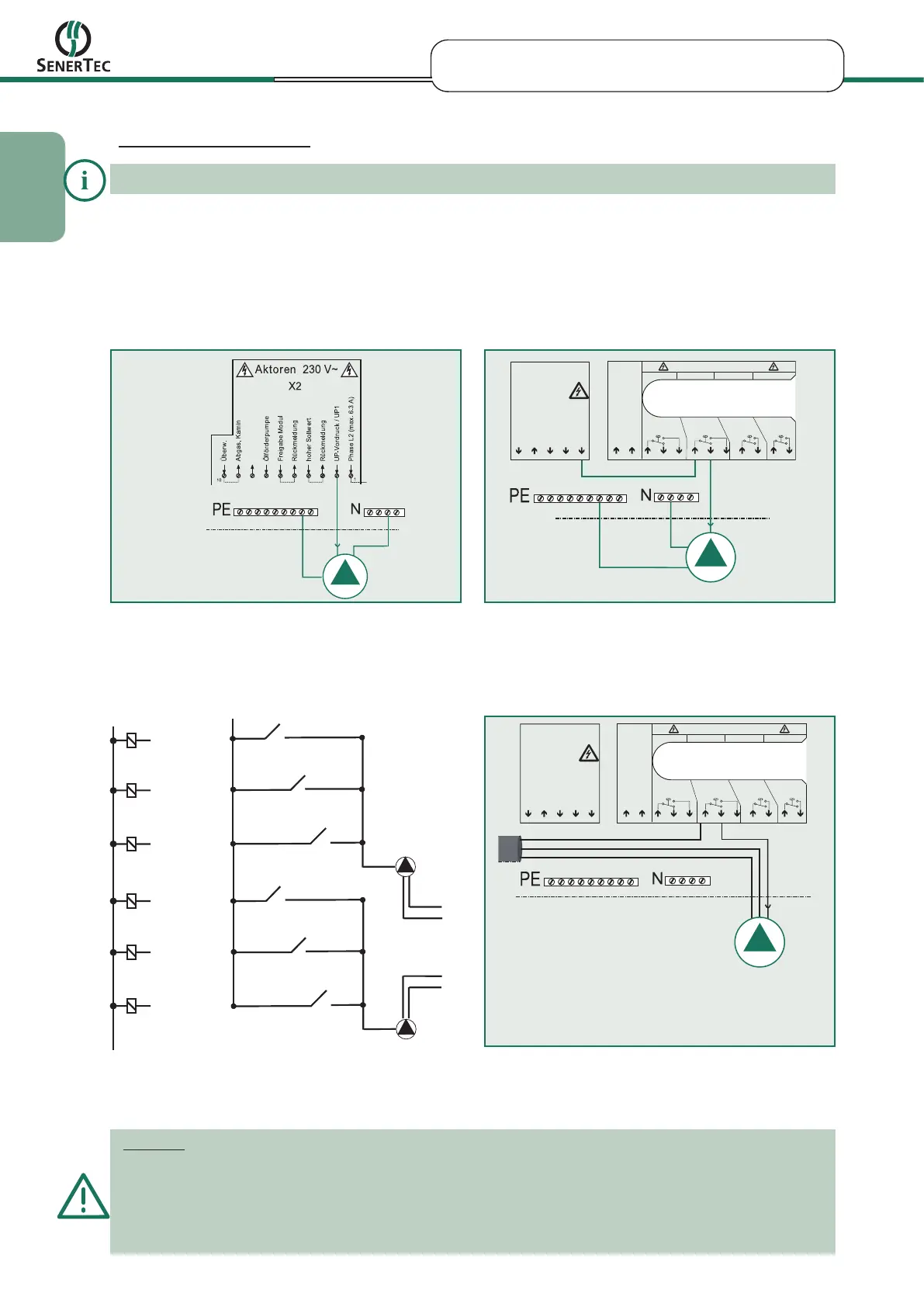

Elektrischer Anschluss
Die Montage- und Betriebsanleitung des Pumpenherstellers ist zu beachten!
nicht belegt
elektrischer Anschluss (MSR1) der
Thermostatpumpe bei Einmodulanlagen
Thermostatpumpe 1
Thermostatpumpe 2
externe
Versorgungsspannung
N
PE
N
PE
K2
K6
K5
K4
K3
K1
MSR1
Leitregler (L0)
X2/2
MSR1
Modul 1 (M1)
X2/2
MSR1
Modul 2 (M2)
X2/2
MSR1
Modul 3 (M3)
X2/2
MSR1
Modul 4 (M4)
X2/2
MSR1
Modul 5 (M5)
X2/2
K1
K2
K3
K4
K5
K6
N
Einzelanlagen (MSR1)
sw: Regleranschlussfeld X2/2
bl: N- Anschlussklemme
gn/ge: PE-Anschlussklemme
Einzelanlagen (MSR2)
sw: Regleranschlussfeld X6/8*
bl: N- Anschlussklemme
gn/ge: PE-Anschlussklemme
* Brücke von X5/5 auf X6/6
X6 Fremdspannung
F11 4A/T F14 4A/TF13 4A/TF12 4A/T
Freigabe
Wärmeerz.
prog.
Ausgang 1
Wartung Störung
Rückm.1, hoher Sollw. Rückm.2, prog.
230V AC
1 12
X5 Aktoren extern
230V AC
Ausgang Si-Kette Phase L1 UP Vordruck 2. WE Öl-/Gasförderpumpe Eingang Si-Kette
51
elektrischer Anschluss (MSR2) der
Thermostatpumpe bei Einmodulanlagen
Mehrmodulbetrieb (MSR1)
Mehrmodulbetrieb (MSR2)
elektrischer Anschluss (MSR2) der
Thermostatpumpe(n) bei Mehrmodulanlagen bei L1,
M4, M7, M10
elektrischer Anschluss (MSR1) der
Thermostatpumpe(n) bei Mehrmodulanlagen
Wichtig:
Die externe Versorgungsspannung für die Thermostatpumpe ist bei Mehrmodulbetrieb erforderlich, damit
bei Wartung des Leitreglers die anderen Module weiterbetrieben werden können.
Werden Verbraucher durch eine externe Versorgungsspannung versorgt, muss auch auf einen korrekten
Anschluss des Neutralleiters geachtet werden. Es existieren dann 2 unterschiedliche Neutralleiter, die
nicht miteinander verbunden werden dürfen!
* Bei Mehrmodultechnik ist die Thermostatpumpe an eine externe
Spannungsversorgung anzuschließen. Eine Abschaltung des Reglers
am Hauptschalter würde sonst auch die Thermostatpumpe abschalten
und somit ein Weiterlaufen der anderen Module wegen Übertemperatur
verhindern.
externe Spannungsversorgung
PE
N
L
