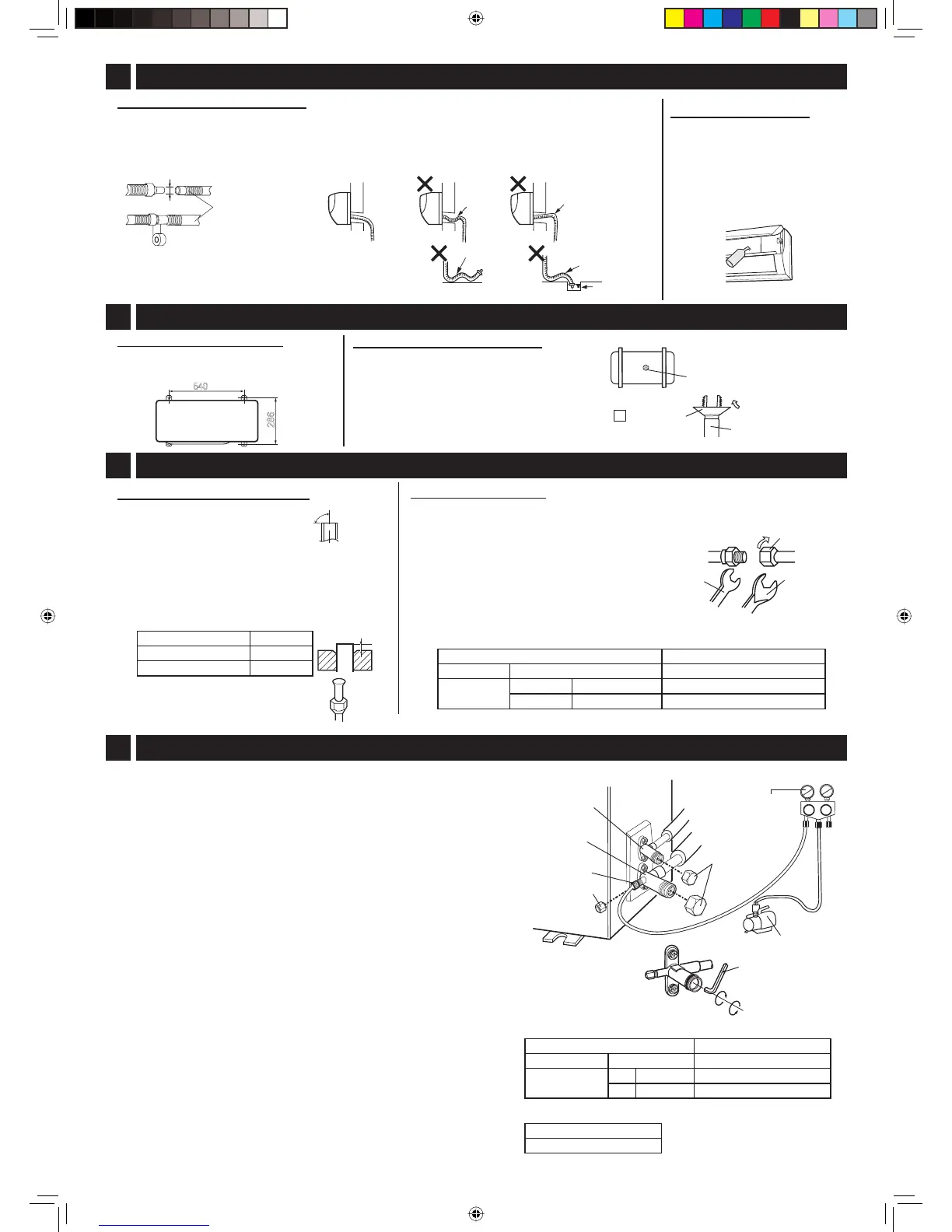

RO-3
Înşurubarea capătului tubului
(1) Tăiaţi cu o unealtă pentru tuburi
Atenţie la unghiul de tăiere.
(2) Debavurare
Nu lăsaţi în tub resturi din debavurare.
(3) Puneţi piuliţa
Pentru ţeava de lichid de pe lateralul unităţii de
interior, utilizaţi piuliţa inclusă în setul de accesorii.
(4) Pregătirea gulerului
Dimensiunile gulerului (A)
Unealta A
Unealtă R410A 0 - 0,5 mm
Unealtă convenţională
1,0 - 1,5 mm
(5) Verifi care
Gulerul trebuie să fi e perfect rotund.
Nu uitaţi de piuliţă
.
Să nu se vălurească.
Să nu stea în apă.
6
CONECTAREA TUBURILOR DE RĂCIRE
Filet
Nu blocaţi.
Nu ridicaţi.
Conectarea tubului de drenaj
(1) Conectaţi un tub de drenaj.
(2) Înfăşuraţi cu bandă partea de
conectare.
ø17 mm
Conectarea tuburilor
Conectaţi mai întâi tuburile la unitatea interioară şi după aceea la cea exterioară.
Pentru unitatea de interior, îndepărtaţi capacul de sigilare de la capătul ţevii de
lichid.
(1)
Strângeţi piuliţele manual pentru primele 3-4 rotiri.
(2) Utilizaţi o cheie dinamometrică pentru a
strânge tuburile.
• Nu înşurubaţi tuburile prea strâns
pentru a nu le deforma sau deteriora.
4
CONECTAREA TUBULUI DE DRENAJ LA UNITATEA DE INTERIOR
7
SCOATEREA AERULUI
Nu blocaţi.
90°
A
Lo Hi
Observaţii:
• Fixaţi tubul pentru drenaj înclinat pentru a asigura evacuarea efi -
cientă a apei.
•
Atenţie! Nu lăsaţi tubul de drenaj să se ridice, să se vălurească
sau capătul tubului să stea în apă
(ca în desen).
• Dacă tubul de drenaj trece prin încăpere, izolaţi-l termic.
Utilizaţi pompă de vid, un manometru şi furtunuri destinate exclusiv pentru R410A.
(1) Scoateţi ambele capace ale supapelor cu 2 şi 3 căi.
(2) Scoateţi capacul racordului de serviciu al supapei cu 3 căi.
(3)
Conectaţi tubul manometrului la racordul de serviciu şi la pompa de vid.
Capătul tubului de conectat la racordul de serviciu trebuie să aibă
un dispozitiv de deschidere a supapei.
(4) Deschideţi valva de mică presiune a manometrului (Lo) şi porniţi
pompa de vid pentru 10-15 minute.
Asiguraţi-vă că manovacuummetrul indică -0,1 MPa (-76 cmHg).
(5) Închideţi valva manometrului.
(6) Opriţi pompa de vid.
Lăsaţi pompa pentru 1-2 minute şi asiguraţi-vă că acul manova-
cuummetrului nu se mişcă.
(7) Deschideţi supapa cu 2 căi la 90° în sens orar utilizând cheia he-
xagonală. Închideţi supapa după 5 secunde şi asiguraţi-vă că nu
există scurgeri de gaz.*
(8) Deconectaţi tubul manometrului de la racordul de serviciu.
(9) Deschideţi supapa cu 2 căi complet utilizând o cheie hexagonală.
(10)
Deschideţi supapa cu 3 căi complet utilizând o cheie hexagonală.
(11)
Strângeţi bine capacul portului de serviciu şi capacele ambelor
supape cu o cheie dinamometrică respectând cuplul de strângere
specifi cat.
* Verifi caţi racordurile tuburilor pentru scurgeri de gaz utilizând un de-
tector sau apă cu săpun. În ceea ce priveşte detectorul de scurgeri de
gaz, utilizaţi un model foarte sensibil, destinat pentru R410A.
540
286
Manometru
Manovacuummetru
Pompă de vid
Capacul portului
de serviciu
Supapă cu 3 căi
Capacul
supapei
Cuplu de strângere a capacului supapei
Dimensiunea tubului Cuplu de strângere
Partea lichidă 1/4”
24±3 N · m (2,4±0,3 kgf · m)
Partea gazoasă 3/8”
AE-A9NR
24±3 N · m (2,4±0,3 kgf · m)
1/2”
AE-A12NR
31±3 N · m (3,1±0,3 kgf · m)
Cuplu de strângere a capacului portului de serviciu
Cuplu de strângere
11±1 N
·
m (1,1±0,1 kgf
·
m)
Dimensiunile de instalare
Fixaţi bine aparatul cu şuruburi, ca în
desenul de mai jos.
5
INSTALAREA UNITĂŢII DE EXTERIOR
Verifi carea drenajului
(1) Deschideţi panoul anterior.
(2) Scoateţi fi ltrele de aer.
(3) Scurgeţi puţină apă în tava
de drenaj.
(4) Verifi caţi uşor drenurile de
apă.
Conectarea tubului de drenaj
În modul de încălzire, din unitate se va
scurge apă prin orifi ciul de drenaj. În caz
de nevoie, conectaţi un tub de scurgere.
Observaţie:
Nu utilizaţi un tub de scurgere în regiuni-
le reci.
Acesta poate îngheţa.
Tub de drenaj
(accesibil în magazine)
Orifi ciu de drenaj
9
MANŞON DE
REDUCŢIE
PENTRU TUBUL
DE DRENAJ
Cheie
Cheie dinamo-
metrică
Supapă cu 2 căi
Cheie hexagonală
(Diagonală de 5 mm)
DESCHIS
Port de serviciu
ÎNCHIS
Cuplu de strângere piuliţă
Dimensiunea tubului Cuplu de strângere
Partea lichidă 1/4” (ø 6,35 mm) 16±2 N · m (1,6±0,2 kgf · m)
Partea ga-
zoasă
AY-AP9NR
3/8” (ø 9,52 mm) 38±4 N · m (3,8±0,4 kgf · m)
AY-AP12NR
1/2” (ø 12,7 mm)
55 ± 5 N · m (5,5 ± 0,5 kgf · m)
Tub de drenaj
(accesibil în
magazine)
Cadru inferior
04_A3AYAP9_2NR.indb RO-304_A3AYAP9_2NR.indb RO-3 2012-01-12 20:45:522012-01-12 20:45:52
