RO-4
ROMÂNĂ
8 mm
8 mm
40 mm
50 mm
2
N
(
1
)
45
Lo Hi
(3)
(2)
(1)

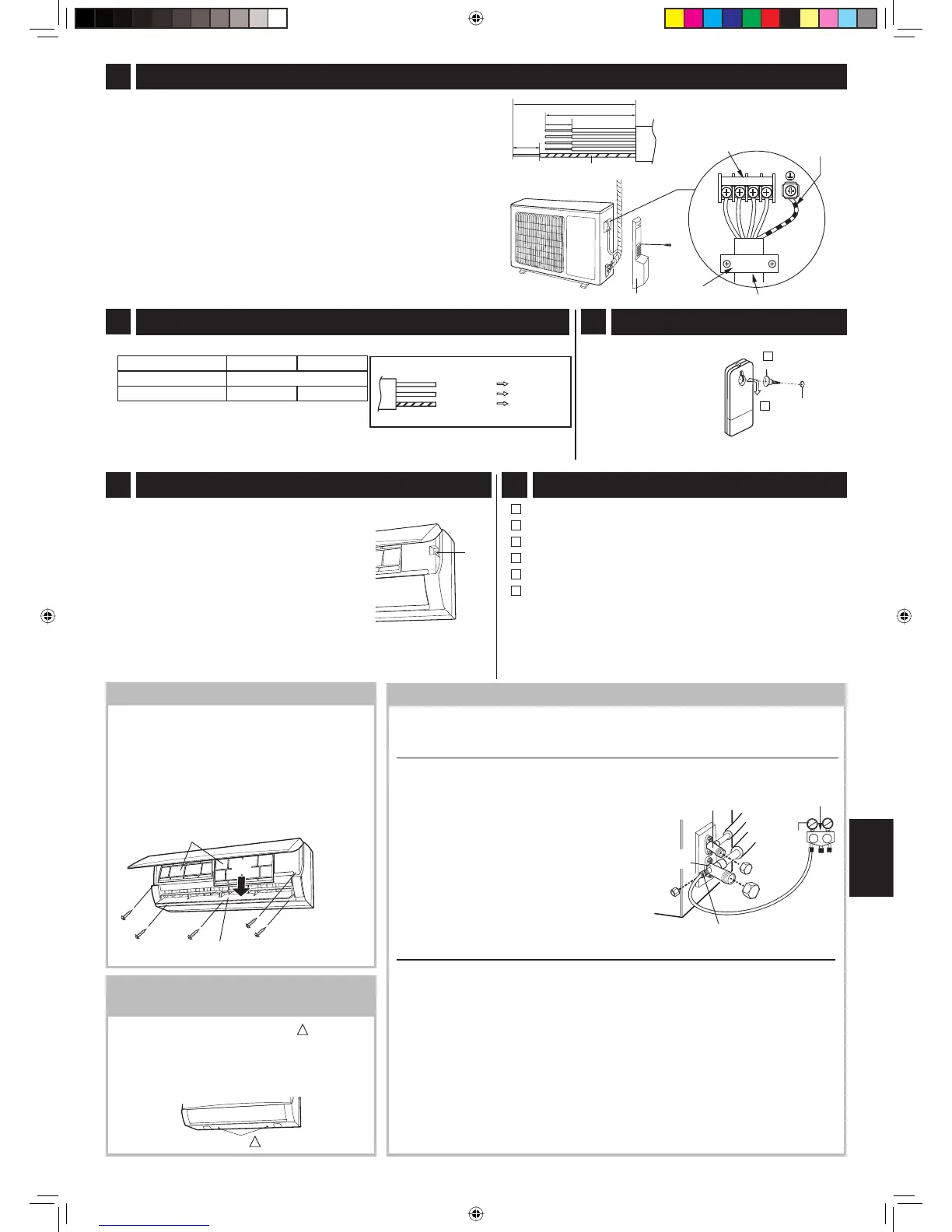

SCOATEREA UNITĂŢII DE PE
PLACA DE MONTARE
Apăsaţi locul marcat cu simbolul „ “ în partea
de jos a unităţii interioare şi trageţi de partea
de jos. Când cârligele se eliberează din placa
de montare, susţineţi partea de jos a unităţii şi
ridicaţi-o în sus.
(1)
Pregătiţi capătul cablului de conectare pentru unitatea exterioară.
(2)
Scoateţi capacul cutiei de control.
(3)
Scoateţi
suportul pentru cabluri
şi
conectaţi cablul.
Asiguraţi-vă că toate conexiunile au fost făcute corect.
(4) Fixaţi izolaţia cablului cu suportul pentru cablu şi cu şurubul.
(5) Verifi caţi încă o dată dacă aţi amplasat corect cablul.
(6) Remontaţi capacul cutiei de control.
Atenţie:
• Asiguraţi-vă că terminaţiile cablurilor sunt introduse adânc în
panoul de conexiuni şi strângeţi şuruburile. Conectarea incorectă
poate cauza supraîncălzirea, aprinderea sau defectarea unităţii.
• Conectaţi cablul astfel încât acesta să se potrivească cu marca-
jele de pe panoul de conexiuni al unităţii de exterior şi cu cele
de pe panoul de conexiuni al unităţii de interior.
Cablu
împământare
Capacul cutiei de control
Conectarea cablului
Panou de conexiuni
Suport cabluri
Şurub
Cablu de alimentare
Albastru
Maro
Verde/Galben-
dungat
Sursă de alimentare
Neutru
Sub tensiune
Împământare
AUX
Pregătiţi un circuit electric special.
AY-AP9NR AY-AP12NR
Sursă de alimentare 220 V - 240 V, monofazat
Întrerupător 10 A 15 A
8
CONECTAREA CABLULUI LA UNITATEA EXTERIOARĂ
9
CABLURILE DE ALIMENTARE
11
SETAREA DE PROBĂ
(1)
Utilizaţi telecomanda pentru a porni unitatea.
(2) Pentru a testa setarea de răcire, ţineţi
apăsat butonul AUX de pe unitate mai
mult de 5 secunde până la auzirea unui
semnal sonor şi pâlpâirea indicatoarelor
luminoase.
(3) Pentru a testa setarea de încălzire, selec-
taţi această setare de pe telecomandă în
timpul testării
setării de răcire.
(4) Asiguraţi-vă că sistemul funcţionează co-
respunzător. Pentru a opri setările apăsaţi
din nou butonul AUX.
12 OBIECTE DE VERIFICAT
Voltajul utilizat este cel specifi cat?
Cablul de conectare este fi xat bine la panoul de conexiuni?
Cablul de împământare este aranjat corect?
Sistemul de drenaj funcţionează corespunzător?
Unitatea de interior este fi xată bine pe placa de montare?
Există scurgeri de gaz la punctele de conectare ale tuburilor?
Explicaţii pentru client
• Explicaţi clientului cum să utilizeze şi să menţină sistemul, folosind
manualul de utilizare.
• Cereţi clientului să citească cu atenţie manualul de utilizare.
• După instalarea sistemului, înmânaţi clientului manualul de instalare.
• Echipaţi linia de alimentare cu un întrerupător cu distanţe de cel puţin 3 mm
între contacte.
Cablu împământare
semnul „ ”
10
AGĂŢAREA TELECOMENZII
SCOATEREA PANOULUI ANTERIOR
(1) Scoateţi fi ltrul de aer.
(2)
Deschideţi manual fanta jetului de aer vertical.
(3)
Deşurubaţi cele 5 şuruburi de pe panoul anterior.
(4) Scoateţi panoul anterior.
Deschideţi uşor partea de jos a panoului
anterior şi extrageţi cele 5 cârlige din par-
tea de sus pentru dezasamblare.
Şurub
Fanta jetului de aer vertical
Filtru de aer
(1) Fixaţi şurubul
special în fi şa de
perete.
(2) Agăţaţi telecoman-
da pe capul şurubu-
lui.
6 ŞURUB
SPECIAL
2
FIŞĂ DE PERETE
EVACUAREA COMPLETĂ
Evacuarea completă se aplică în cazul scoaterii unităţii pentru reinstalare, abandonare, repa-
raţii etc. Evacuarea completă serveşte la colectarea agentului de răcire în unitatea de exterior.
PROCEDURĂ CARE UTILIZEAZĂ MANOVACUUMMETRUL PENTRU CONDUCTE
(procedură recomandată)
(1) Conectaţi furtunul manometrului pentru conduc-
te la portul de serviciu al supapei cu 3 căi.
(2)
Rulaţi aparatul de aer condiţionat în modul de testa-
re (consultaţi capitolul 11, SETAREA DE PROBĂ).
(3)
După 5-10 minute, închideţi complet supapa cu 2 căi.
(4) Închideţi supapa cu 3 căi când înregistrările
manometrului se apropie de 0 MPa (0 cmHg).
(5) Opriţi setarea de probă.
(6) Deconectaţi tubul manometrului de la racordul
de serviciu.
(7) Deconectaţi ambele tuburi de răcire.
PROCEDURĂ CARE NU UTILIZEAZĂ MANOVACUUMMETRUL PENTRU CONDUCTE
(1) Rulaţi aparatul de aer condiţionat în modul de testare (consultaţi capitolul 11, SETAREA
DE PROBĂ).
(2) După 5-10 minute, închideţi complet supapa cu 2 căi prin rotirea cheii hexagonale în
sens orar.
(3) După 2-3 minute, închideţi complet supapa cu 3 căi.
(4) Opriţi setarea de probă.
(5) Deconectaţi ambele tuburi de răcire.
Atenţie:
• Înainte de scoaterea furtunurilor pentru agentul de răcire, asiguraţi-vă că aţi oprit com-
presorul. În caz contrar, acesta poate să explodeze cauzând leziuni.
• Nu efectuaţi procedura de EVACUARE COMPLETĂ când există scurgeri ale agentului
de răcire sau când nu există agent de răcire în ciclul de răcire. În caz contrar, acesta
poate să explodeze cauzând leziuni.
Manometru
Manova-
cuummetru
Supapă cu 3 căi
Supapă cu 2 căi
Port de serviciu
04_A3AYAP9_2NR.indb RO-404_A3AYAP9_2NR.indb RO-4 2012-01-12 20:45:532012-01-12 20:45:53
