– 7 –
CD-E99

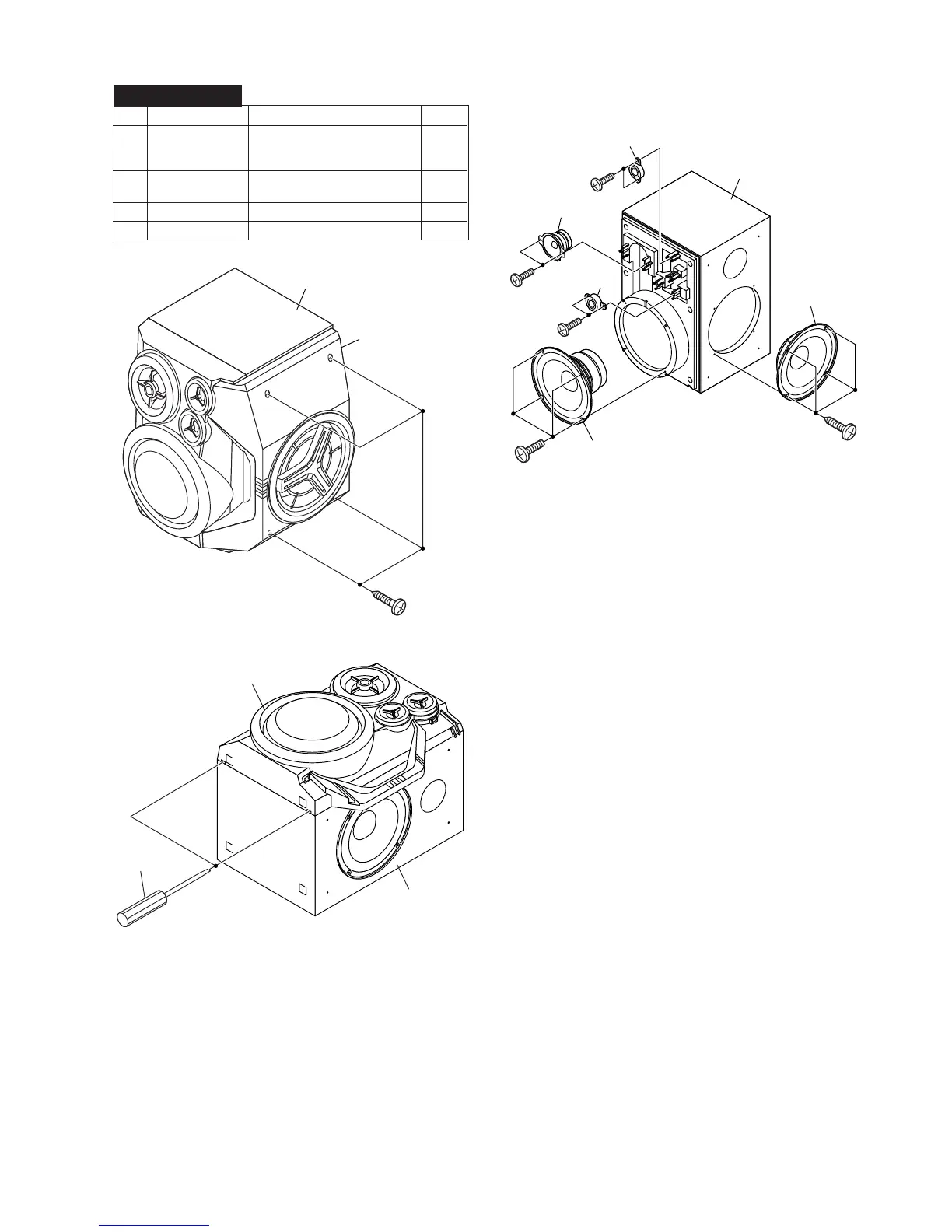

Figure 7-1
Figure 7-3
1 Passive Radiator 1. Screw ...................... (A1) x4 7-1
2. Side Panel .............. (A2) x1
3. Screw ...................... (A3) x4 7-3
2 Woofer 1. Front Panel ............. (B1) x1 7-2
2. Screw ...................... (B2) x4 7-3
3 Tweeter 1. Screw ...................... (C1) x2 7-3
4 Super Tweeter 1. Screw ...................... (D1) x4 7-3
STEP
REMOVAL
PROCEDURE
FIGURE
