CD-MPX850
General Information

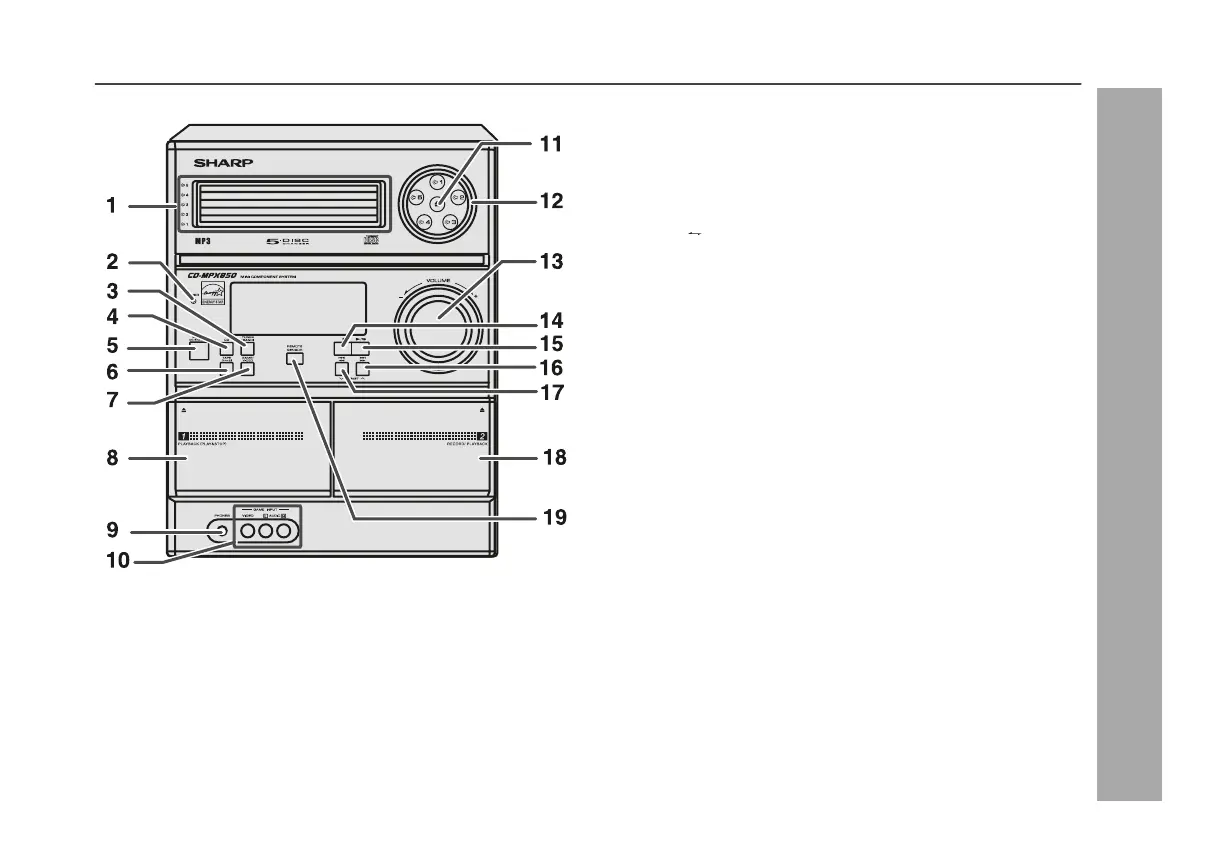

Controls and indicators
Front panel
Reference page
1. Disc Trays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2. Timer Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3. Tuner (Band) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4. CD Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5. Power On/Stand-by Button . . . . . . . . . . . . . . . . . . . . . . . . . 14
6. Tape (1 2) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
7. Game/Video Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
8. Tape 1 Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . 29
9. Headphone Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
10. Game/Video Input Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
11. Disc Tray Open/Close Button . . . . . . . . . . . . . . . . . . . . . . . 17
12. Disc Number Select Buttons . . . . . . . . . . . . . . . . . . . . . . . . 17
13. Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
14. CD or Tape Stop Button . . . . . . . . . . . . . . . . . . . . . . . . 18, 30
15. CD Play or Repeat, Tape Play Button . . . . . . . . . . . 17, 21, 29
16. CD Track Up or Fast Forward, Tape 2 Fast Forward,
Tuner Preset Up, Time Up Button . . . . . . . . . . 15, 18, 28, 30
17. CD Track Down or Fast Reverse, Tape 2 Rewind,
Tuner Preset Down, Time Down Button . . . . . . 15, 18, 28, 30
18. Tape 2 Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . 29
19. Remote Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
