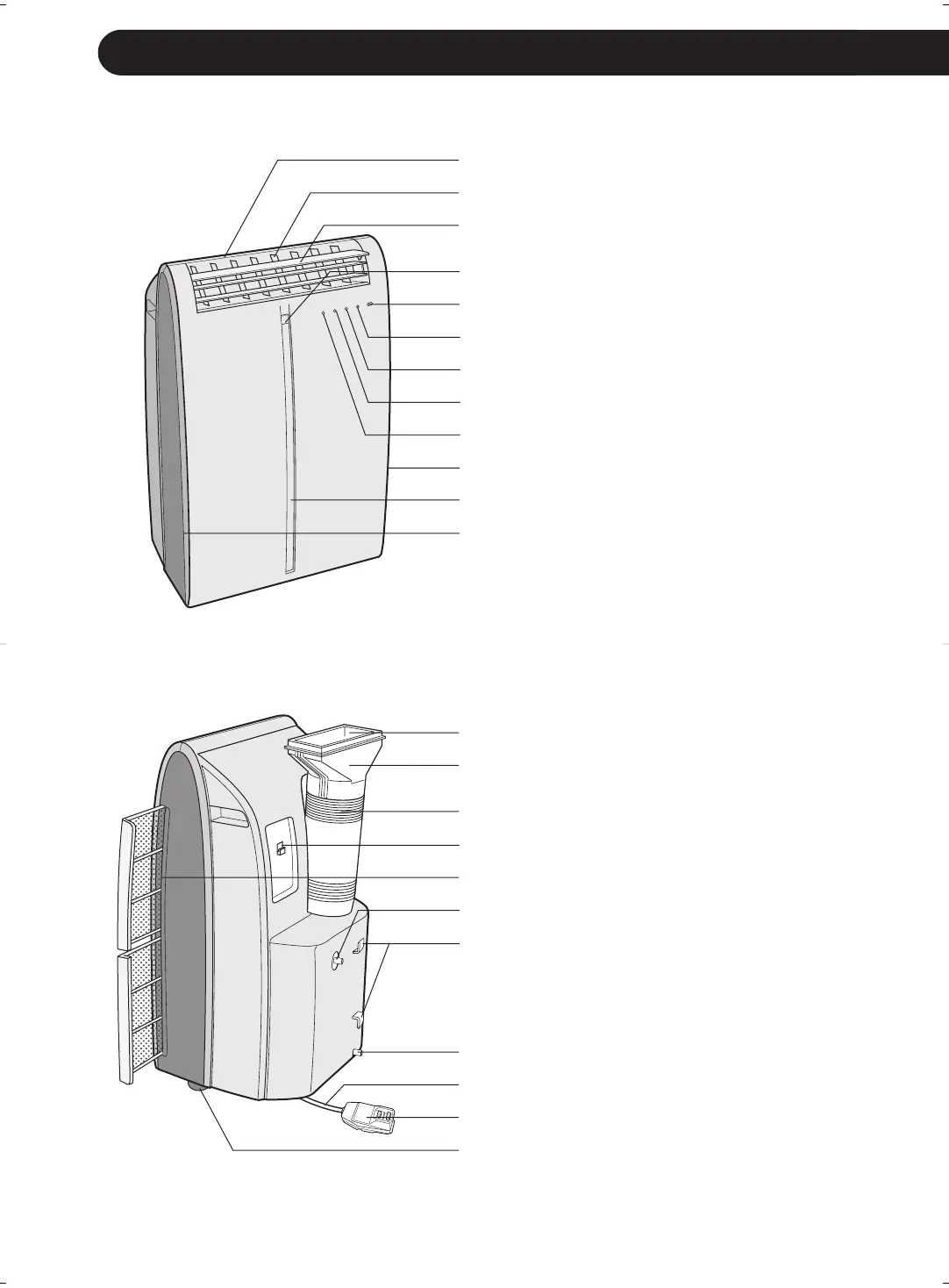

NOMENCLATURE
1 Sortie d’air
2 Volets d’aération verticaux
3 Volets d’aération horizontaux
4 Voyant de PLASMACLUSTER
(bleu)
5 Fenêtre de réception du signal
de télécommande
6 Touche POWER
7 Voyant de fonctionnement
OPERATION (rouge)
8 Voyant de minuterie TIMER
(orange)
9 Voyant de
mégarefroidissement
MEGA COOL (vert)
0 Entrée d’air
VUE DE L’ARRIÈRE
REMARQUE : L’appareil réel peut différer légèrement de l’illustration ci-dessus.
VUE DE L’AVANT
q Bouche d’évacuation de l’air
w Adaptateur d’échappement de
fenêtre
e Flexible d’évacuation
r Crochet pour la télécommande
t Filtres à air
y Buse et chantepleure de
vidange
u Crochets pour le cordon
d’alimentation
i Buse et chantepleure de drain
o Cordon d’alimentation
p Fiche
a Roulettes (4)
F-8
1
2
3
4
5
6
7
8
9
0
0
0
q
w
e
r
t
y
u
i
o
p
a
