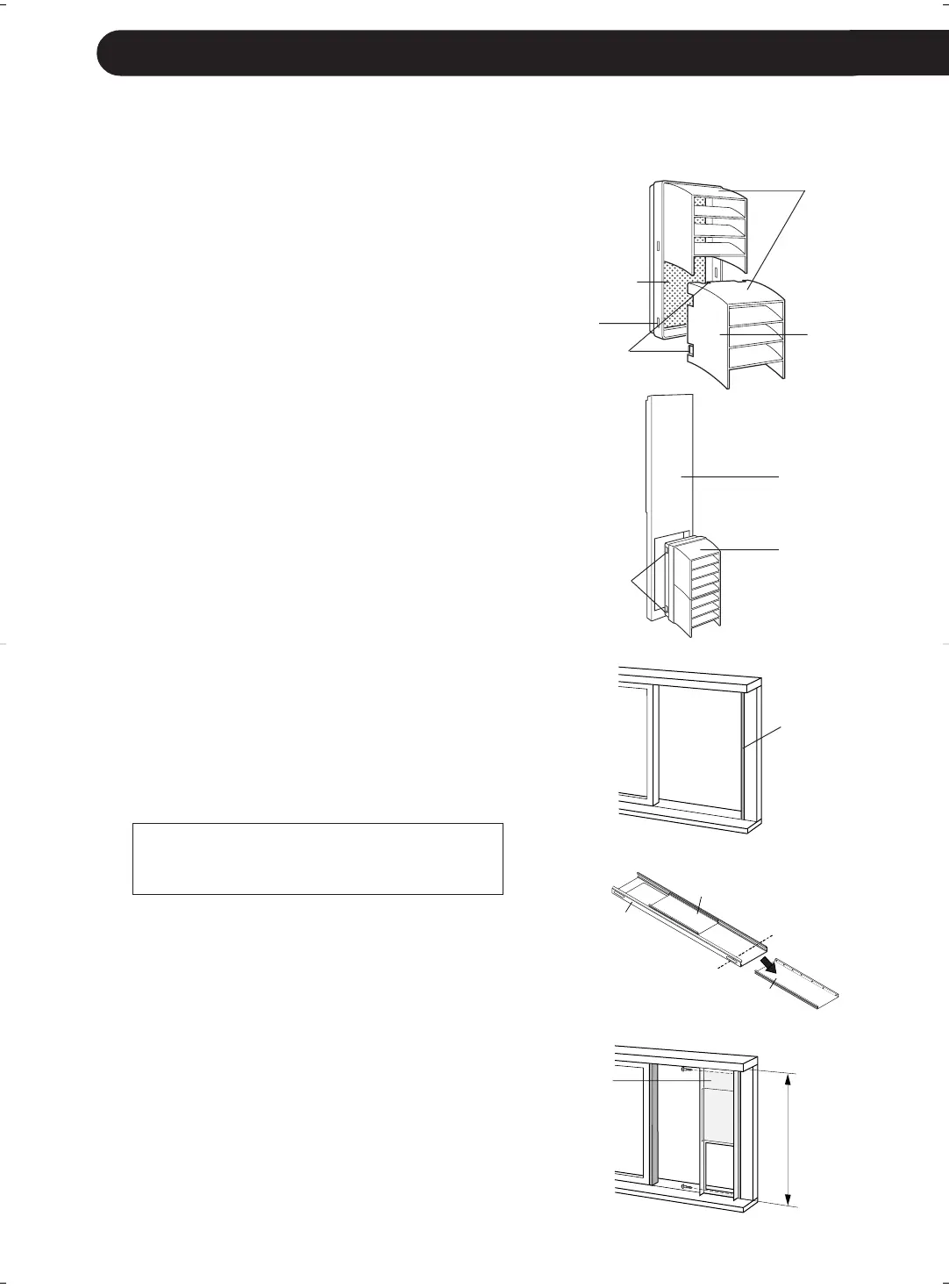

INSTALLATION DU PANNEAU DE FENÊTRE
Installation dans une fenêtre à coulisse horizontale
(Passez à la page 10 pour l’installation dans une fenêtre à guillotine.)
Trou
Saillie
Écran pare-
insecte
Pare-pluie
“A”
Panneau
de fenêtre
Saillie
“A”
Panneau
de fenêtre
F-12
1
Attachez les pare-pluie à l’écran pare-
insecte.
Insérez les trois saillies de chaque pare-
pluie dans les trous de l’écran pare-insecte.
Le côté “A” sera le plus élevé, comme
l’indique le schéma.
2
Appliquez l’ensemble de garde ci-
dessus sur le panneau de fenêtre.
Poussez l’écran pare-insecte avec fermeté
pour vous assurer que ses quatre saillies
s’agencent dans les trous du panneau de
fenêtre.
Le côté “A” se trouvera alors dans le haut,
comme dans le schéma, après l’installation
dans la fenêtre.
3
Coupez le joint de mousse A (type
adhésif) à la bonne longueur et collez-le
au cadre de fenêtre.
4
Installez le panneau de fenêtre dans le
cadre de fenêtre.
Si la hauteur intérieure de la fenêtre se
situe entre 22 po (559 mm) et 24 po
(609 mm) inclusivement.
Le panneau ne s’installe pas dans les
fenêtres d’une hauteur inférieure à 22 po
(559 mm), car la couverture d’échappement
ne fermerait pas.
(1) Retirez la plaque d’ajustement du
panneau de fenêtre et coupez ce dernier
à la même hauteur que la fenêtre.
(2) Ouvrez le châssis et placez le panneau
de fenêtre sur le cadre de fenêtre.
(3) Fixez le panneau de fenêtre au cadre de
fenêtre avec 2 vis.
Coupe
22 à 24 po
(559 à 609 mm)
Joint de mousse A
(type adhésif)
Couverture d’échappement
Panneau
de fenêtre
Plaque d’ajustement
