CD»

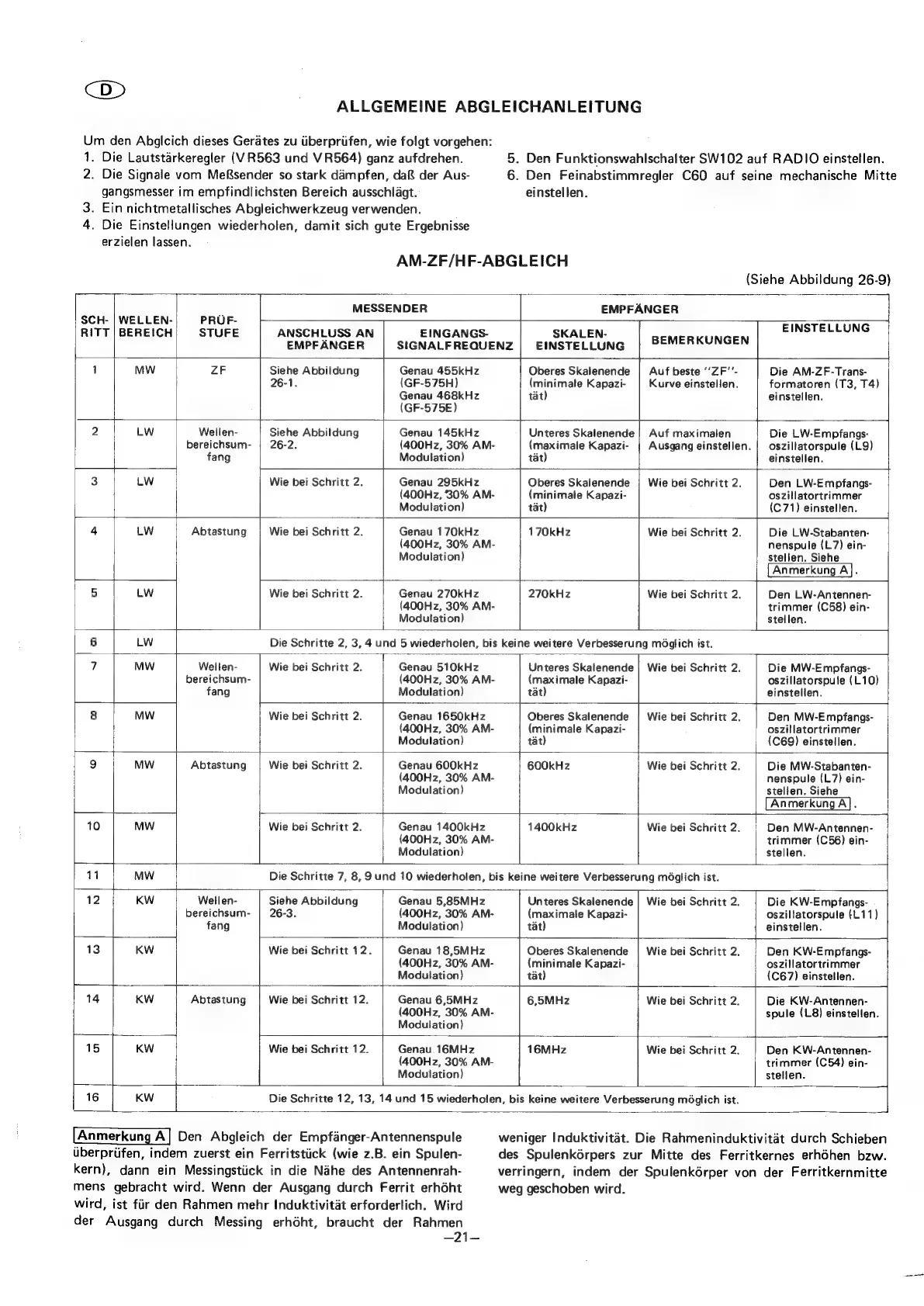

ALLGEMEINE ABGLEICHANLEITUNG
Um den Abglcich dieses Gerates zu iberprifen, wie folgt vorgehen:
1. Die Lautstarkeregler (VR563 und VR564) ganz aufdrehen. 5. Den Funktionswahlschalter SW102 auf RADIO einstellen.
2. Die Signale vom MeRsender so stark dampfen, da der Aus- 6. Den Feinabstimmregler C60 auf seine mechanische Mitte
gangsmesser im empfindlichsten Bereich ausschlagt. einstellen.
3. Ein nichtmetallisches Abgleichwerkzeug verwenden.
4. Die Einstellungen wiederholen, damit sich gute Ergebnisse
erzielen lassen.
AM-ZF/HF-ABGLEICH
(Siehe Abbildung 26-9)
7
MESSENDER EMPFANGER
SCH- | WELLEN- PRUF- i
RITT|BEREICH| STUFE ANSCHLUSS AN EINGANGS- SKALEN- SeuEHRUNGEN ee
EMPFANGER SIGNALF REQUENZ EINSTELLUNG
1 MW ZF Siehe Abbildung Genau 455kHz Oberes Skalenende | Auf beste ‘‘ZF’’- Die AM-ZF-Trans-
26-1. (GF-575H) (minimale Kapazi- Kurve einstellen. formatoren (T3, T4)
Genau 468kHz tat) einstellen.
(GF-575E)
2 LW Wellen- Siehe Abbildung Genau 145kHz Unteres Skalenende | Auf maximalen Die LW-Empfangs-
bereichsum- | 26-2. (400Hz, 30% AM- (maximale Kapazi- | Ausgang einstellen. | oszillatorspule (L9)
fang Modulation) tat) | einstellen.
all 4
3 LW Wie bei Schritt 2. Genau 295kHz Oberes Skalenende | Wie bei Schritt 2. Den LW-Empfangs-
(400Hz, 30% AM- (minimale Kapazi- oszillatortrimmer
Modulation) tat) (C71) einstellen.
| oe
4 LW Abtastung Wie bei Schritt 2. Genau 170kHz 170kHz Wie bei Schritt 2. Die LW-Stabanten-
(400Hz, 30% AM- nenspule (L7) ein-
Modulation) stellen. Siehe
4 Se es ee
5 LW Wie bei Schritt 2. Genau 270kHz 270kHz Wie bei Schritt 2. Den LW-Antennen-
(400Hz, 30% AM- trimmer (C58) ein-
Modulation) stellen.
6 LW Die Schritte 2, 3, 4 und 5 wiederholen, bis keine weitere Verbesserung méglich ist.
7 Mw Wellen- Wie bei Schritt 2. Genau 510kHz Unteres Skalenende | Wie bei Schritt 2. Die MW-Empfangs-
bereichsum- (400Hz, 30% AM- (maximale Kapazi- oszillatorspule (L10)
fang Modulation) tat) einstellen.
ee Soe
8 MW Wie bei Schritt 2. Genau 1650kHz Oberes Skalenende | Wie bei Schritt 2. Den MW-Empfangs-
(400Hz, 30% AM- (minimale Kapazi- oszillatortrimmer
Modulation) tat) (C69) einstellen.
i |
9 Mw Abtastung Wie bei Schritt 2. Genau 600kHz 600kHz Wie bei Schritt 2. Die MW-Stabanten-
(400Hz, 30% AM- nenspule (L7) ein-
Modulation) stellen. Siehe
.
T 7
10 MW Wie bei Schritt 2. Genau 1400kHz 1400kHz Wie bei Schritt 2. Den MW-Antennen-
{400Hz, 30% AM- trimmer (C56) ein-
Modulation) stellen.
11 MW Die Schritte 7, 8, 9 und 10 wiederholen, bis keine weitere Verbesserung méglich ist.
12 KW Wellen- Siehe Abbildung Genau 5,85MHz Unteres Skalenende | Wie bei Schritt 2. Die KW-Empfangs-
bereichsum- | 26-3. (400Hz, 30% AM- (maximale Kapazi- oszillatorspule (L11)
fang Modulation) tat) | einstellen.
13 KW Wie bei Schritt 12. Genau 18,5MHz Oberes Skalenende | Wie bei Schritt 2. Den KW-Empfangs-
(400Hz, 30% AM- (minimale Kapazi- oszillatortrimmer
Modulation) tat) (C67) einstellen.
- + 4 a _—
14 KW Abtastung Wie bei Schritt 12. Genau 6,5MHz 6,5MHz Wie bei Schritt 2. Die KW-Antennen-
(400Hz, 30% AM- spule (L8) einstellen.
Modulation}
15 KW Wie bei Schritt 12. Genau. 16MHz 16MHz Wie bei Schritt 2. Den KW-Antennen-
(400Hz, 30% AM- trimmer (C54) ein-
Modulation) stellen.
1 |
16 [ KW Die Schritte 12, 13, 14 und 15 wiederholen, bis keine weitere Verbesserung méglich ist. 4
Den Abgleich der Empfanger-Antennenspule weniger Induktivitat. Die Rahmeninduktivitét durch Schieben
Uberprtifen,
indem
zuerst
ein
Ferritstiick
(wie
z.B.
ein
Spulen-
des
Spulenk6érpers
zur
Mitte
des
Ferritkernes
erhéhen
bzw.
kern), dann ein Messingstiick in die Nahe des Antennenrah- verringern, indem der Spulenkérper von der Ferritkernmitte
mens gebracht wird. Wenn der Ausgang durch Ferrit erhoht weg geschoben wird.
wird, ist fir den Rahmen mehr Induktivitat erforderlich. Wird
der Ausgang durch Messing erhdht, braucht der Rahmen
—21—
