Sharp LC-32AV22U Service Manual

22 L01.1L AC-2K3
23
L01.1L AC-2K3
5.4.3 Como conectar o ComPair
1. Primeiramente instale o software de navegador do ComPair
(veja o Cartão De Referência Rápido para instruções de insta
lação).
2. Conecte o cabo de interface RS232 entre porta serial (COM)
de seu PC e o conector de PC (marcado com ‘PC’) da inter
face do ComPair.
3. Conecte o cabo de alimentação ao conector de alimentação
(marcado com ‘POWER 9V DC’) na interface do ComPair.
4. Desligue a interface ComPair.
5. Desligue a televisor (remova cabo).
6. Conecte o cabo de interface do ComPair entre o conector
traseiro da interface do ComPair (marcada com ‘I2C’) e conec
tor ComPair na portadora mono (veja gura 8-1 suxo D).
7. Ligue o adaptador de força AC na saída ligue a interface.
Os LEDs verde e vermelho acendem ao mesmo tempo. O LED
vermelho apaga depois aprox. 1 segundo enquanto o LED
verde aceso.
8. Comece o programa ComPair e leia o capítulo de ‘introdução’ .
5.4.4 Como Pedir
Componentes do ComPair :
• kit de Inicio ComPair + software do SearchMan32 e interface do
ComPair32 (excluindo transformador);
• Interface ComPair (excluindo transformador);
• Kit com software de inicialização ComPair32 (versão de regis-
tro);
• Kit com software de inicialização SearchMan32;
• CD ComPair32 (atualizado);
• CD SearchMan32 (atualizado);
• Cabo de interface ComPair;
5.4.5 Buffer de Erro
O buffer de códigos de erro contém todos os erros detectados
desde de a última vez que buffer foi apagado. O buffer é escrito de
esquerda para direita. Quando um erro ocorre que não está ainda
no código de erro do buffer, é escrito no lado esquerdo e todos
outros erros se movem uma posição à direita.
5.4.6 Como ler o Buffer de Erros
Você pode ler o Buffer de erros de 3 formas:
• Na tela via o SDAM (unicamente se você tem imagem).
Exemplos:
- ERROR: 0 0 0 0 0 : Nenhum erro detectado
- ERROR: 6 0 0 0 0 : Código de Erro 6 é o último e único erro
detectado
- ERROR: 9 6 0 0 0 : Código de Erro 6 foi primeiro
detectado e código de erro 9 é o último (o mais novo) erro
detectado
• Via procedimento de LED piscando (quando não existe
imagem). Veja próximo parágrafo.
• Via ComPair.
5.4.7 Como limpar Buffer de Erro
O buffer de código de erro é limpo nos seguintes casos:
• Ativando CLEAR no menu SDAM :
• Se o conteúdo do buffer de erro não for mudado em 50 horas,
ele se reseta automaticamente.
Nota: quando saindo do SDAM desconectando da tomada, o
buffer de erro não é limpo.
5.4.8 Códigos de Erro
Em caso de falhas não-intermitentes , limpe o buffer de erro antes
de começar o reparo. Assim, asseguramos que códigos de erro
antigos não estarão presentes.
Se possível, cheque o conteúdo do buffer de erro. Em algumas
situações, um código de erro é o resultado de outro código de erro
e não uma causa real (ex. uma falha na detecção do circuito de
proteção pode também conduzir para uma falha de proteção).
Tabela 5.3 - Tabela de Códigos de Erros
Erro Dispositivo Descrição
do erro
Verique
item
Diagrama
0 Não Aplicavel Sem erro
1 Não Aplicavel Proteção Raio-X
(USA)
2465, 7460 A2
2 Não Aplicavel Proteção
Horizontal
7460, 7461, 7462,
7463, 6467
A2
3 TDA8359
TDA9302
Proteção
Vertical
7861, VloAux
+13V
A2, A3
4 MSP34X5
TDA9583
MAP I2C erro de
identicação
7831, 7861 A9 ou A11
5 TDA95XX POR3.3V / 8V
Proteção
7200, 7560, 7480 A1, A2,
A5, A6,
A7
6 I2C Bus Erro geral no
I2C Bus
7200, 3624, 3625 A7
7 Não Aplicavel - - -
8 Não Aplicavel Proteção E/W
(Tela grande)
7400, 3405,
3406, 3400
A2
9 M24C08 NVM erro de
identicação I2C
7602, 3611,
3603, 3604
A7
10 Tuner Tuner I2C - Erro
de identicação
1000, 7482 A2, A4
11 TDA6107/8 Proteção "Black
current loop"
7330, Amplif. RGB,
CRT
B1, B2
12 M65669 MAP I2C erro de
identicação (USA)
7803 P
14 DVD Loader DVD I2C erro de
identicação
Módulo Interface
DVD
DVD
Loader
5.5 Procedimento do LED Piscando
Por este procedimento, pode-se visualizar conteúdo do buffer de
erro pelo LED frontal. Isto é especialmente útil quando não há
imagem.
Quando entra-se no SDAM, o led piscara o conteúdo do buffer de
erro.
• o n pulsos curtos (n = 1 - 14), o quando todos os códigos de erro
são exibidos, a seqüência termina com um pulso de 3 seg. do
LED, o a seqüência começa outra vez.
Exemplo de buffer de erro: 12 9 6 0 0
Depois de entrar no SDAM:
• 12 pulsos curtos seguidos de uma pausa de 3 s,
• 9 pulsos curtos seguidos de uma pausa de 3 s,
• 6 pulsos curtos seguidos de uma pausa de 3 s,
• 1 pulso longo de 3 s para nalizar a sequência,
• a seqüência começa outra vez.

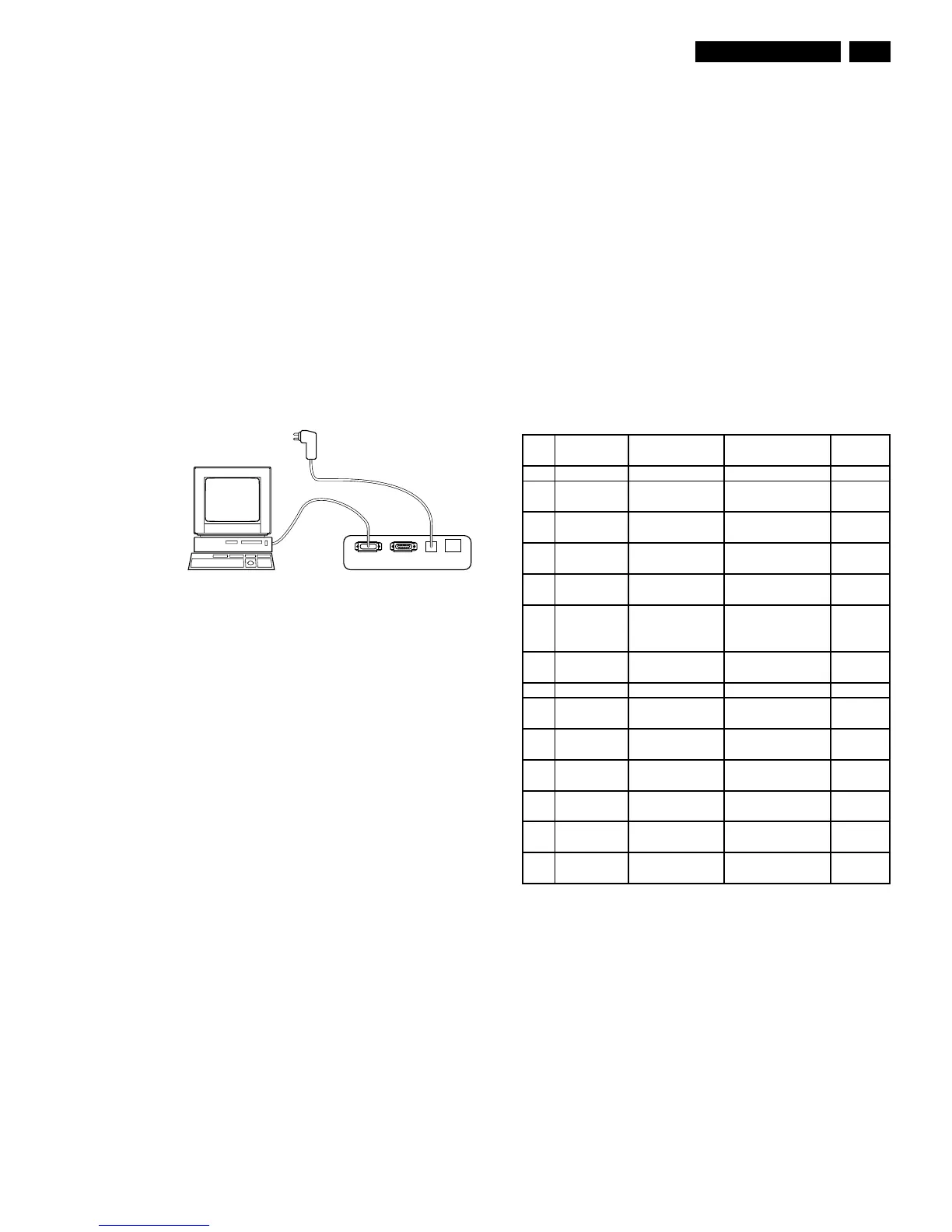

Figura 5-3 Conexão ComPair
PC VCR I
2
CPower
9V DC
