2.3 Avisos
• Para prevenir danos aos CIs e transistores, evitar qualquer
faísca ou alta tensão. Para previnir danos ao tubo, use o método
mostrado na Fig. 2-1, para descarregar o tubo. Use uma ponta de
alta tensão e um multímetro (posição Vdc). Descarregue até que a
leitura do multímetro esteja 0 V (depois de aprox. 30 s).

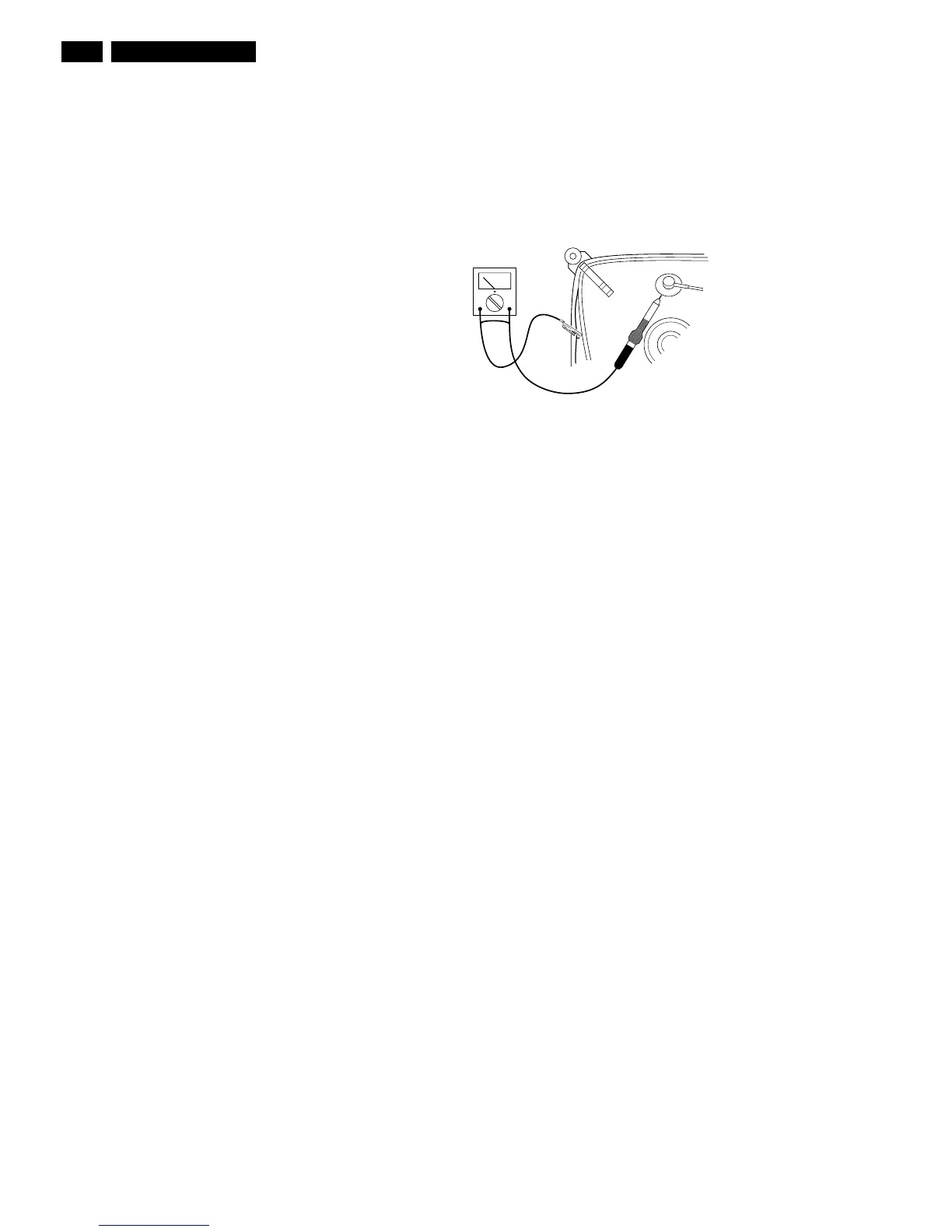

Figura 2-1 Descarga do tubo de imagem
• Todos os CIs e outros semicondutores são suscetíveis à descarga
eletrostática (ESD) !!!!!!!. Falta de cuidado no manuseio durante
reparo pode reduzir drasticamente a vida do componente. Quando
reparando, certique-se que você está conectado com o mesmo
potencial de terra do aparelho por uma pulseira com resistência.
Mantenha componentes e ferramentas também neste potencial.
• Equipamentos de Proteção ESD disponíveis :
- kit Completo ESD3 (mesa de trabalho, pulseira, caixa de cone
xão, cabo de extensão, e cabo de aterramento).
- Testador de Pulseira.
A unidade de deexão e qualquer unidade multi-polo, tubos planos
formam uma unidade integrada. A deexão e as unidades multi-
polo são otimizadas em fábrica.
• Adaptação desta unidade durante reparo não é recomendada.
• Cuidado durante medições na parte de alta tensão e no tubo.
• Nunca troque módulos ou outros componentes enquanto a uni-
dade está ligada.
• Para ajustar o aparelho, use ferramentas de plástico em vez das
de metal. Assim, prevenimos quaisquer curtos e o perigo de um
circuito tornar-se instável.
2.4 Notas
• Meça as tensões e formas de onda considerando o chassis
(= tuner) terra ( ), ou terra quente ( ), dependendo da área do
circuito a ser testado.
• As tensões e formas de onda mostradas nos diagramas são indi-
cativas. Meça-as no Modo de Default de Serviço (ver seção Modos
de Serviços, Códigos de Erro...) com sinal barras coloridas e som
estéreo (L:3 kHz, R: 1 kHz a menos que declarado de outro modo)
e portadora de gura em 475.25 MHz (PAL) ou 61.25 MHz (NTSC,
canal 3).
• Onde necessário, meça a forma de onda e as tensões com ( )
e sem ( ) sinal . Meça o voltages na seção de alimentação em
ambas operações: normal ( ) e standby ( ). Esses valores são
indicados por símbolos apropriados.
Índice deste capítulo
1. Instruções de Segurança para os Reparos
2. Instruções de Manutenção
3. Avisos
4. Notas
2.1 Instruções de Segurança para Reparos
Normas de Segurança requeridas durante um reparo:
Devido as partes ‘quentes’ deste chassis, o conjunto deve ser
conectado a energia AC via transformador de isolação.
• Componentes de Segurança, indicados pelo símbolo , deverão
ser repostos por componentes idênticos aos originais.
• Quando trocar o CRT, utilizar óculos de segurança.
Instruções de Segurança requerem que depois um reparo, o conjunto
deve voltar a sua condição original. Atenção aos seguintes pontos:
• Instrução de reparo Geral: como uma precaução extra, recomen-
damos resoldar as conexões de solda onde a corrente do deexão
horizontal está uindo em particular:
- todos os pinos do transformador de saída de linha (LOT)
- capacitor(es) do y-back
- capacitor(es) da correção S
- transistor de saída de linha
- pinos do conector com os os da bobina de deexão
- outros componentes que suportam a corrente de deexão.
Nota: Esta resoldagem é indicada para prevenir más conexões causa-
das pela fadiga de metal em pontos de solda e é unicamente necessá-
ria para televisores com mais de 2 anos.
• Roteie os os e cabos do EHT corretamente e prenda-os com as
travas de cabo.
• Cheque a isolação do cabo de alimentação AC de danos externos.
• Cheque o alívio de esforço do cabo de alimentação AC, preve-
nindo que o cabo toque o CRT, componentes quentes, ou fontes
de calor.
• Cheque a resistência elétrica DC entre o plug AC e o lado secun-
dário (unicamente em aparelhos com fontes isoladas). Faça da
seguintes forma:
1. Desligue o cabo AC e conecte um o entre dois pinos do plug.
2. Ligue o interruptor principal ( com o cabo AC desconectado!).
3. Meça o valor da resistência entre os pinos do plug e a blinda-
gem do tuner na conexão de antena do aparelho. A leitura
deverá estar entre 4.5 M e12 M.
4. Desligue o interruptor e remova o o entre os dois pinos do plug
AC.
• Cheque defeitos do gabinete, prevenindo que o cliente toque qual-
quer peça interna.
2.2 Instruções de Manutenção
É recomendado que a inspeção de manutenção seja realizada por
pessoal qualicado. O intervalo de inspeção depende das condições
de uso:
• Quando o equipamento é utilizado sob circunstâncias normais, por
exemplo, em uma sala de estar, o intervalo recomendado é de três
a cinco anos.
• Quando o equipamento é utilizado em um ambiente com presença
de poeira, gordura ou altos níveis de umidade, por exemplo em
uma cozinha, o intervalo recomendado é um ano.
• A inspeção de manutenção inclui as seguintes ações:
1. Realizar a ‘ instrução de reparo geral’ descrita acima.
2. Limpe a fonte de alimentação e circuito de deexão no chassis.
3. Limpe o painel e o pescoço do tubo.
2. Instruções de Segurança e de Manutenção, Avisos e Notas
•
