Sharp LL-T2015 - Conexión del Monitor a una Toma de Corriente

135
EnglishDeutschFrançaisItalianoEspañolEnglish
3.Conecte cada cable de señales a los
ordenadores.
- Prestando atención a la dirección del
conector, introduzca aquí firmemente el cable
de señal y apriete los tornillos que hay a los
lados.
Notas:
- Cuando utilice el cable de 2 entradas, configure
la conexión del terminal de entrada [INPUT-2] a
[2LINES] en el menú MODE SELECT-2.
(p.144, 147)
- El monitor conectado al cable de 2 entradas
mediante conexión analógica puede que no sea
reconocido e instalado automáticamente bajo
Plug & Play. Guarde manualmente la información
de instalación. (p.153)
Conexión del monitor a una toma de
corriente
Prepare el monitor como se indica a continuación
cuando realice una conexión digital con un Power
Mac usando un adaptador ADC-DVI fabricado por
Belkin. (La operación ha sido comprobada con el
Power Mac G4 M7627J/A.)
- Realice los ajustes con la alimentación del
Power Mac desconectada.
1.Después de conectar el cable de alimentación,
conmute el interruptor primario del monitor.
2.Pulse los botones y al mismo tiempo y,
mientras lo hace, pulse el botón de encendido/
apagado (es decir, encienda el monitor).
MAC DIGITAL
INPUT-2 OFF ON
3. Ponga en [ON] con los botones .
- No use [ON] si no está usando un adaptador
ADC-DVI de Belkin, porque esto puede dar
origen a una indicación incorrecta.
4.Pulse el botón MENU.
Con esto se completa el ajuste.
Cuando haga la conexión utilizando un
cable de 2 entradas vendido separadamente
El cable de 2 entradas vendido separadamente
(nombre del modelo: NL-C03J) permite hacer la
conexión entre el terminal de entrada DVI-I del
monitor y los dos PCs. (Una conexión analógica y
una conexión digital.)
1.Conecte el cable de 2 entrada en el borne de
entrada DVI-I del monitor.
2.Conecte el cable de señal analogical disponible
accesorio o de venta en el comercio y el cable
de señal digital accesorio en el cable de 2
entradas.
- Cuando utiice un cable de señal analógica
vendido comercialmente, ambas puntas
deben ser pasadores mini D-sub 15.

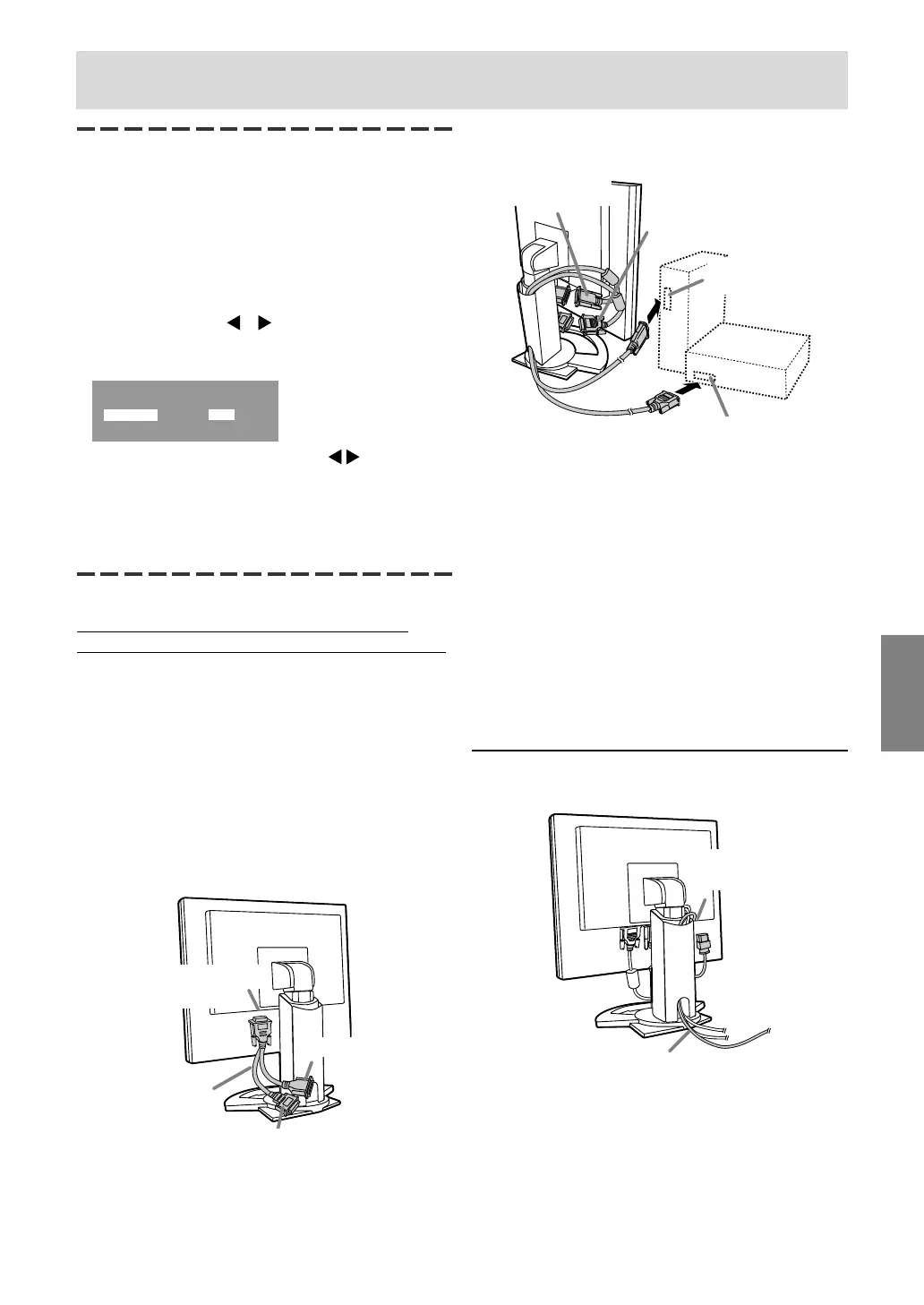

Conexión del monitor y encendido/apagado del mismo
Cable de señal digital
Borne de salida digital RGB
Cable de alimentación
Toma de
corriente
alterna
Borne de
alimentación
mini D-sub 15 vías
DVI-D24 vías
Cable de señal
analógica
Borne de salida
analógica RGB
Borne de entrada DVI-I
(INPUT-2)
Cable de 2 entradas
(adquirido
separadamente)
