92

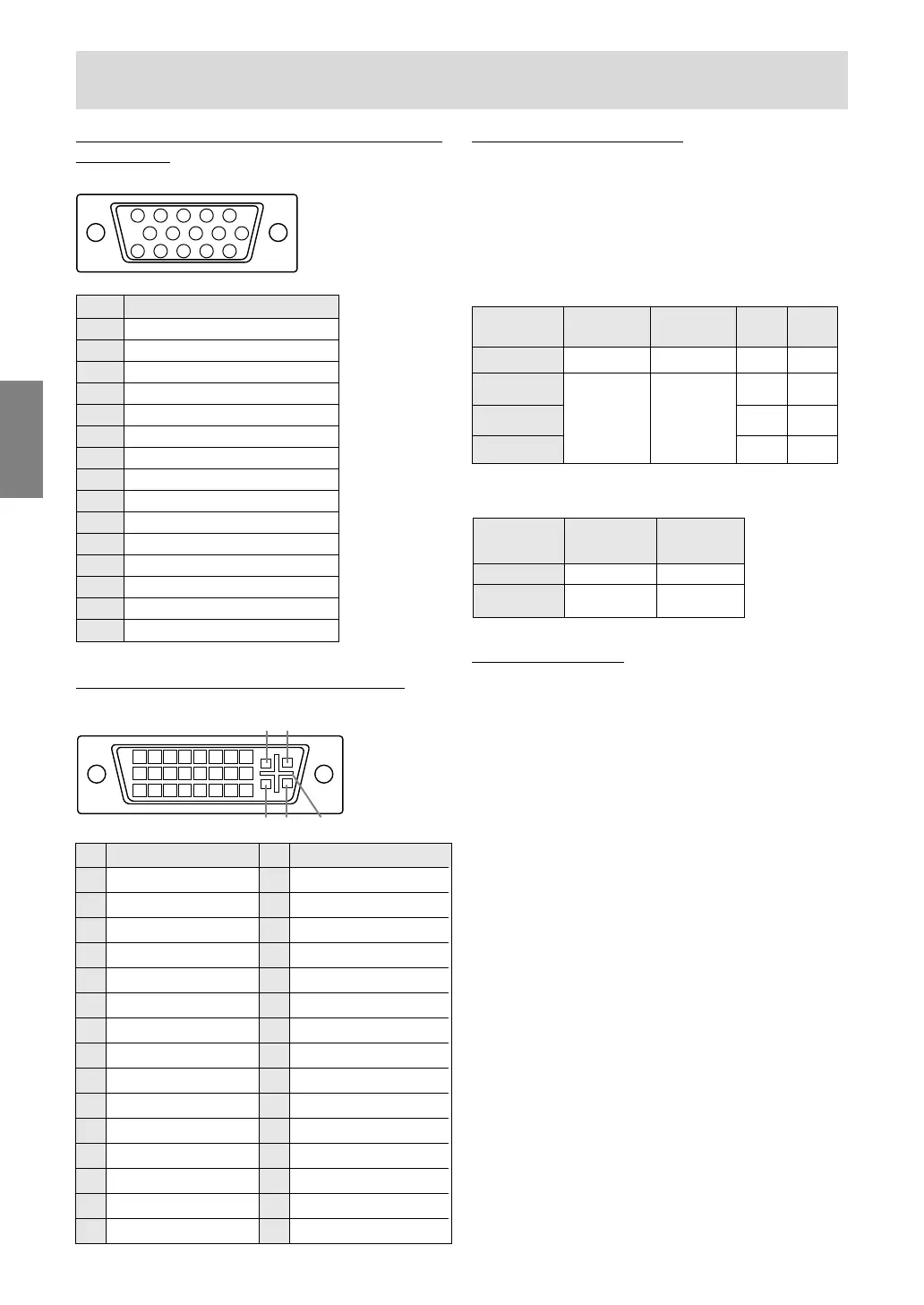

Caractéristiques techniques
La broche du connecteur d'entrée DVI-I
(Connecteur DVI-I à 29 broches)
1 765432 8
9
151413121110 16
17 23
22
21201918 24
C1
C2
C3
C4
C5
Gestion de l'alimentation
Le moniteur est basé sur les normes VESA DPMS
et DVI DMPM.
Pour activer la fonction de gestion de
l'alimentation du moniteur, la carte vidéo et
l'ordinateur doivent être conformes aux normes
VESA DPMS et DVI DMPM.
DPMS : Display Power Management Signalling
DMPM: Digital Monitor Power Management
Mode DPMS Ecran
Consommation
H-sync V-sync
électrique
Activé
Affichage activé 53 W Oui Oui
En veille
Affichage
Non Oui
Suspendu
désactivé
4 W
Oui Non
Désactivé
Non Non
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC
(Display Data Channel).
Le DDC est une norme de signal servant à
exécuter les fonctions Plug & Play sur un moniteur
ou un ordinateur. Il transfère des informations telles
que le degré de résolution entre le moniteur et
l'ordinateur. Il est possible d'utiliser cette fonction
si l'ordinateur utilisé est conforme à la norme DDC
et s'il est réglé de manière à pourvoir détecté un
moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison
des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC2B.
La broche du connecteur d'entrée du signal
analogique
(Mini connecteur de type D-sub 15 broches)
5 1234
10
6789
15 11121314
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6
Pour mise à la terre du signal vidéo rouge
7
Pour mise à la terre du signal vidéo vert
8
Pour mise à la terre du signal vidéo bleu
9 +5V
10 GND
11 GND
12 Données DDC
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge DDC
N° Fonction N° Fonction
1 TMDS données 2- 16
2 TMDS données 2+ 17 TMDS données 0-
3 Ecran TMDS data 2/4 18 TMDS données 0+
4 N.C. 19 Ecran TMDS data 0/5
5 N.C. 20 N.C.
6 DDC horloge 21 N.C.
7 DDC données 22 Ecran horloge TMDS
8 23 Horloge TMDS +
9 TMDS données 1- 24 Horloge TMDS -
10 TMDS données 1+ C1
Signal analogique d'image rouge
11 Ecran TMDS data 1/3 C2
Signal analogique d'image vert
12 N.C. C3
Signal analogique d'image bleu
13 N.C. C4
14 +5V C5 GND analogique
15 GND
Détection de surchauffe de la
prise
Signal analogique synchronisé
verticalement
Signal analogique synchronisé
horizontalement
Mode DMPM Ecran
Consommation
électrique
Activé
Affichage activé 53 W
Désactivé
Affichage désactivé
4 W
