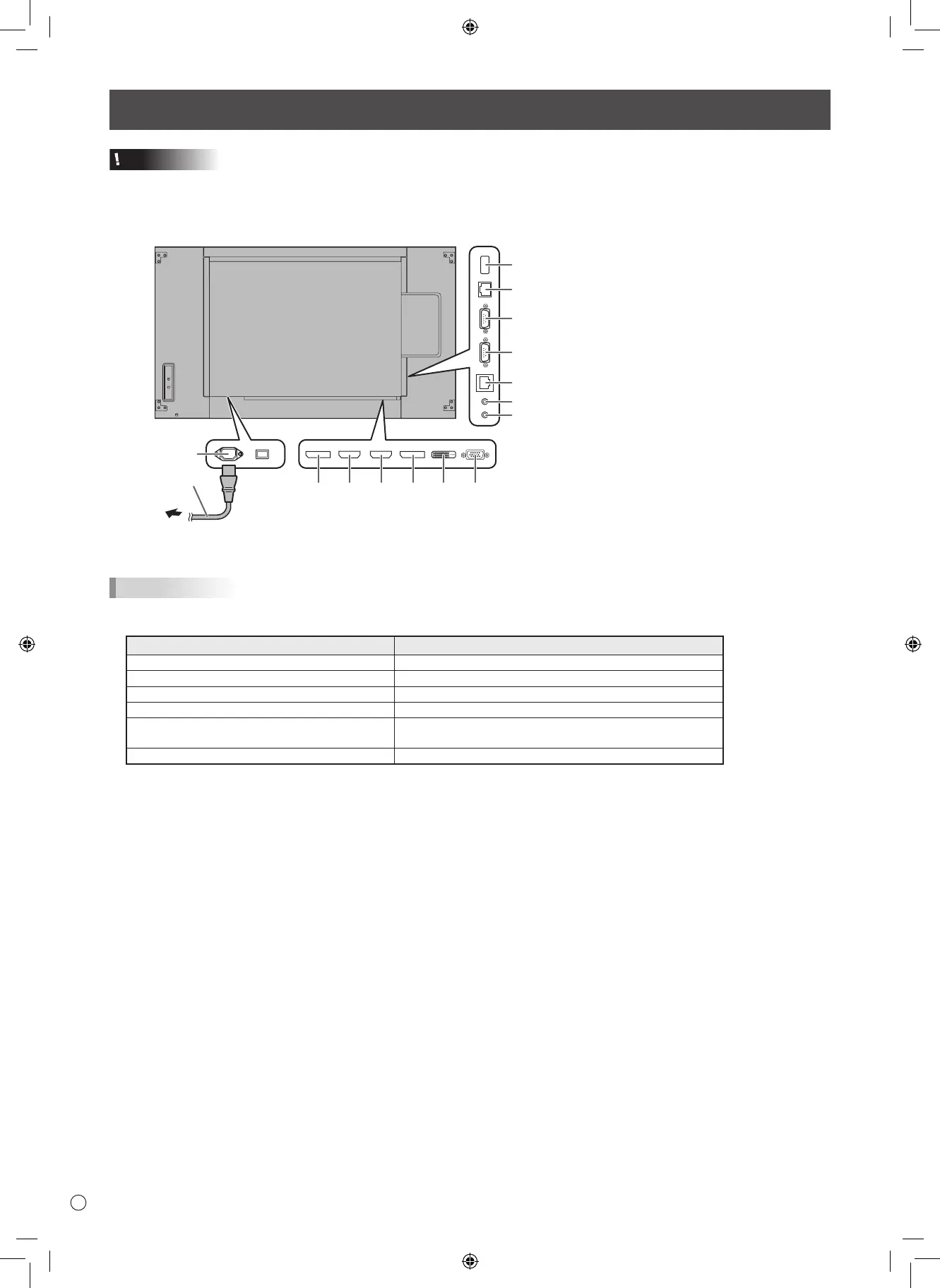

Conexiones
1
2
345
6
7
8
9
10
11
12
13
14
Para toma de
alimentación
Cable de alimentación
(suministrado)
CONSEJOS
• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en
el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.
Modo de entrada Terminal de entrada de audio(ajuste de fábrica)
DVI-D Terminal de entrada de audio
DisplayPort Terminal de entrada DisplayPort
HDMI1 Terminal de entrada HDMI1
HDMI2 Terminal de entrada HDMI2
D-SUB[RGB],
D-SUB[COMPONENT] <D-SUB[COMPONENTE]>
Terminal de entrada de audio
OPTION * Ranura de expansión
* Cuando haya utilizado la ranura de expansión para expandir las funciones.
• Los términos HDMI y HDMI High-Denition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas
comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
• Adobe, Acrobat y Acrobat Reader son marcas registradas o comerciales de Adobe Systems Incorporated en los Estados
Unidos y/o en otros países.
• Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos
propietarios.
1. Terminal de entrada de corriente
2. Terminal de salida DisplayPort
3. Terminal de entrada HDMI1
4. Terminal de entrada HDMI2
5. Terminal de entrada DisplayPort
6. Terminal de entrada DVI-D
7. Terminal de entrada D-sub
8. Terminal de suministro de corriente
9. Terminal de LAN
10. Terminal de salida RS-232C
11. Terminal de entrada RS-232C
12. Terminal opcional
13. Terminal de salida de audio
14. Terminal de entrada de audio
Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
