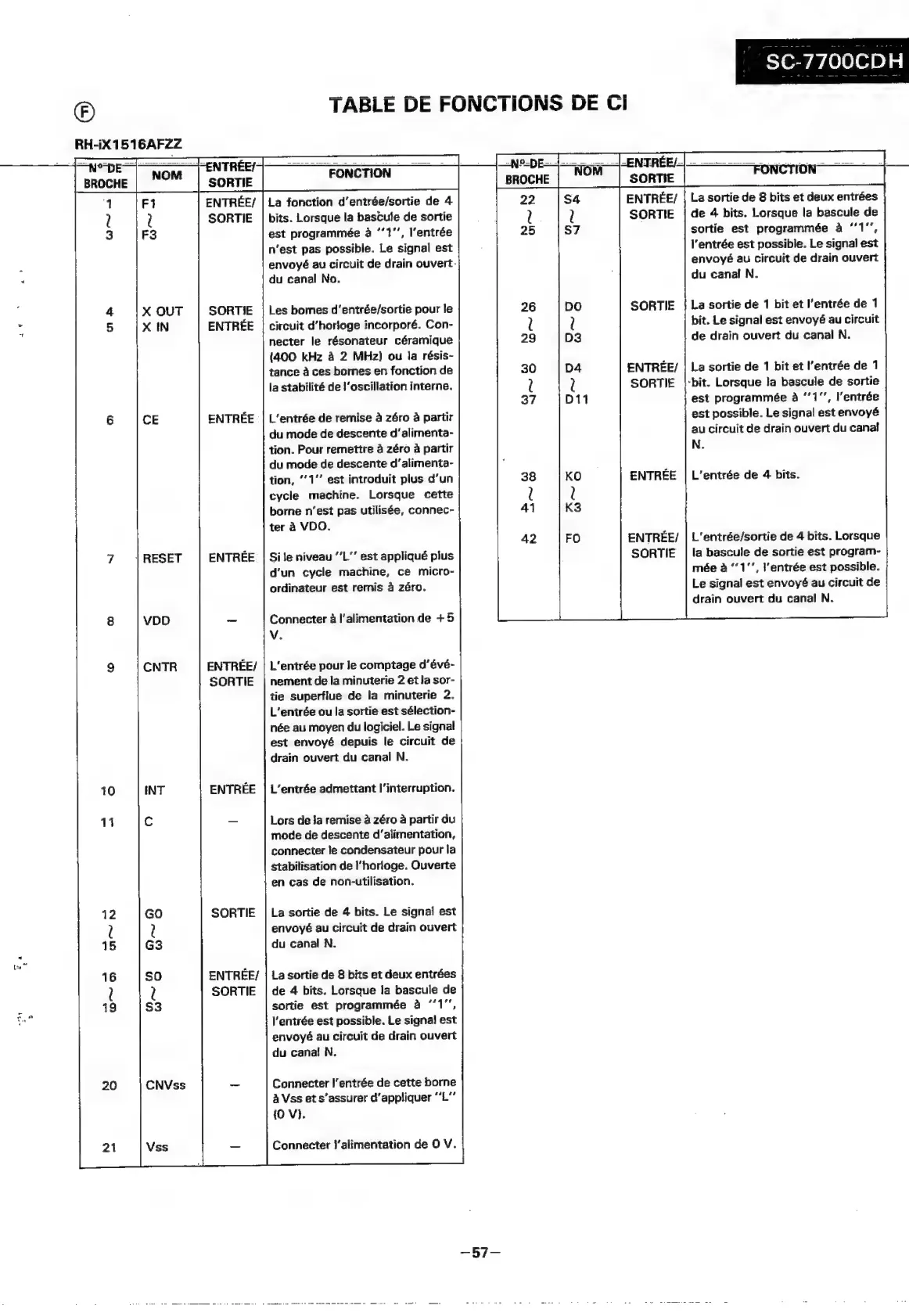

Sharp SC-7700CDH - Table de Fonctions de CI (Continued)

SC-7700CDH
©)
TABLE
DE
FONCTIONS
DE
Ci
RH-iX1516AFZZ
~ FONCTION
La sortie de 8 bits et deux entrées
de 4 bits. Lorsque la bascule de
sortie est programmée a °'1”’,
l’entrée est possible. Le signal est
envoyé au circuit de drain ouvert
du canal N.
ENTREE/
SORTIE
La fonction d’entrée/sortie de 4
bits. Lorsque la bascufe de sortie
est programmeée a ‘1°’, I’entrée
n’est pas possible. Le signal est
envoyé au circuit de drain ouvert:
du canal No.
La sortie de 1 bit et I’entrée de 1
bit. Le signal est envoyé au circuit
de drain ouvert du canal N.
SORTIE
SORTIE
ENTREE
Les bomes d’entrée/sortie pour le
circuit d’‘horioge incorporé. Con-
necter le résonateur céramique
{400 kHz 4 2 MHz) ou la résis-
tance a ces bores en fonction de
la stabilité de ‘oscillation interne.
La sortie de 1 bit et l’entrée de 1
-bit. Lorsque la bascule de sortie
est programmeée a ‘71°’, l’entrée
est possible. Le signal est envoyé
au circuit de drain ouvert du cana!
N.
ENTREE/
SORTIE
ENTREE | L’entrée de remise a zéro a partir
du mode de descente d’alimenta-
tion. Pour remettre 4 zéro & partir
du mode de descente d’alimenta-
tion, ‘1’ est introduit plus d’un
cycle machine. Lorsque cette
borne n’est pas utilisée, connec-
ter a VDO.
ENTREE | L’entrée de 4 bits.
L'entrée/sortie de 4 bits. Lorsque
la bascule de sortie est program-
mée & ‘1°’, entrée est possible.
Le signal est envoyé au circuit de
drain ouvert du canal N.
ENTREE/
SORTIE
ENTREE | Sile niveau “’L’’ est appliqué plus
d'un cycle machine, ce micro-
ordinateur est remis a 2éro.
Connecter a l’alimentation de +5
Vv.
ENTREE/
SORTIE
L’'entrée pour Je comptage d’évé-
nement de la minuterie 2 et Ja sor-
tie superflue de la minuterie 2.
L’entrée ou la sortie est sélection-
née au moyen du logiciel. Le signal
est envoyé depuis le circuit de
drain ouvert du canal N.
ENTREE | L’entrée admettant I'interruption.
Lors de ja remise a zéro a partir du
mode de descente d’alimentation,
connecter le condensateur pour la
stabilisation de I’horioge. Ouverte
en cas de non-utilisation.
SORTIE | La sortie de 4 bits. Le signal est
envoyé au circuit de drain ouvert
du canal N.
La sortie de 8 bits et deux entrées
de 4 bits. Lorsque la bascule de
sortie est programmée a “71”,
l'entrée est possible. Le signal est
envoyé au circuit de drain ouvert
du canal N.
ENTREE/
SORTIE
Connecter l’entrée de cette borne
a Vss et s’assurer d’appliquer “’L"’
{0 V}.
Connecter J‘alimentation de 0 V.
