Resistor:
To differentiate the units of resistors, such symbol as K and
M are used: the symbol K means 1000 ohm and the symbol
M means 1000 kohm and resistor without any symbol is
ohm-type resistor.
Capacitor:
To indicate the unit of capacitor, a symbol P is used: this
symbol P means micro-micro-farad and the unit of the
capacitor without such a symbol is microfarad. As to elec-
trolytic capacitor, the expression ‘‘capacitance/withstand
voltage”’ is used.
The indicated voltage in each section is the one measured
by Digital Multimeter between such a section and the
chassis with no signal given.
e Widerstande:
®
Um die Einheiten der Widerstande unterscheiden zu konnen,
werden Symbole wie K und M benutzt. Das Symbol K
bedeutet 1000 Ohm und das Symbol M 1000 Kiloohm. Bei
Widerstanden ohne Symbol handelt es sich um ohmsche
Widerstande.
Kondensatoren:
Zum Bezeichnen der Kondensatoreinheit wird das Symbol
P benutzt; dieses Symbol P bedeutet Nanofarad. Die Einheit
eines Kondensators ohne Symbol ist Mikrofarad. Fur
Elektrolytkondensatoren wird die Bezeichnung ‘’Kapazitat
/ Stehspannung”’ benutzt.
Die in den einzelnen Teilen angegebenen Spannungen
werden mit einem DigitalvielfachmeRgerat zwischen dem
betreffenden Teil und dem Chassis ohne Signalzuleitung
gemessen.
Résistance:
Pour différencier les unités de résistances, on utilise des
symbole tels que K et M: le symbole K signifie 1000 ohms,
le symbole M signifie 1000 kohms et la résistance donnée
sans symbole est une résistance de type ohm.
Condensateur:
Pour indiquer |’unité de condensateur, on utilise le symbole
P; ce symbole P signifie micro-microfarad, et l’unité de
condensateur donnée sans ce symbole est le microfarad. En
ce qui concerne le condensateur électrolytique, on utilise
l'expression ‘‘tension de régime/capacité”
La tension indiquée dans chaque section est celle mesurée
par un multimétre numérique entre la section en question
et le chassis, en |’absence de tout signal.
e Parts
—~13—
SM-23H(S)
SM-23H(S)

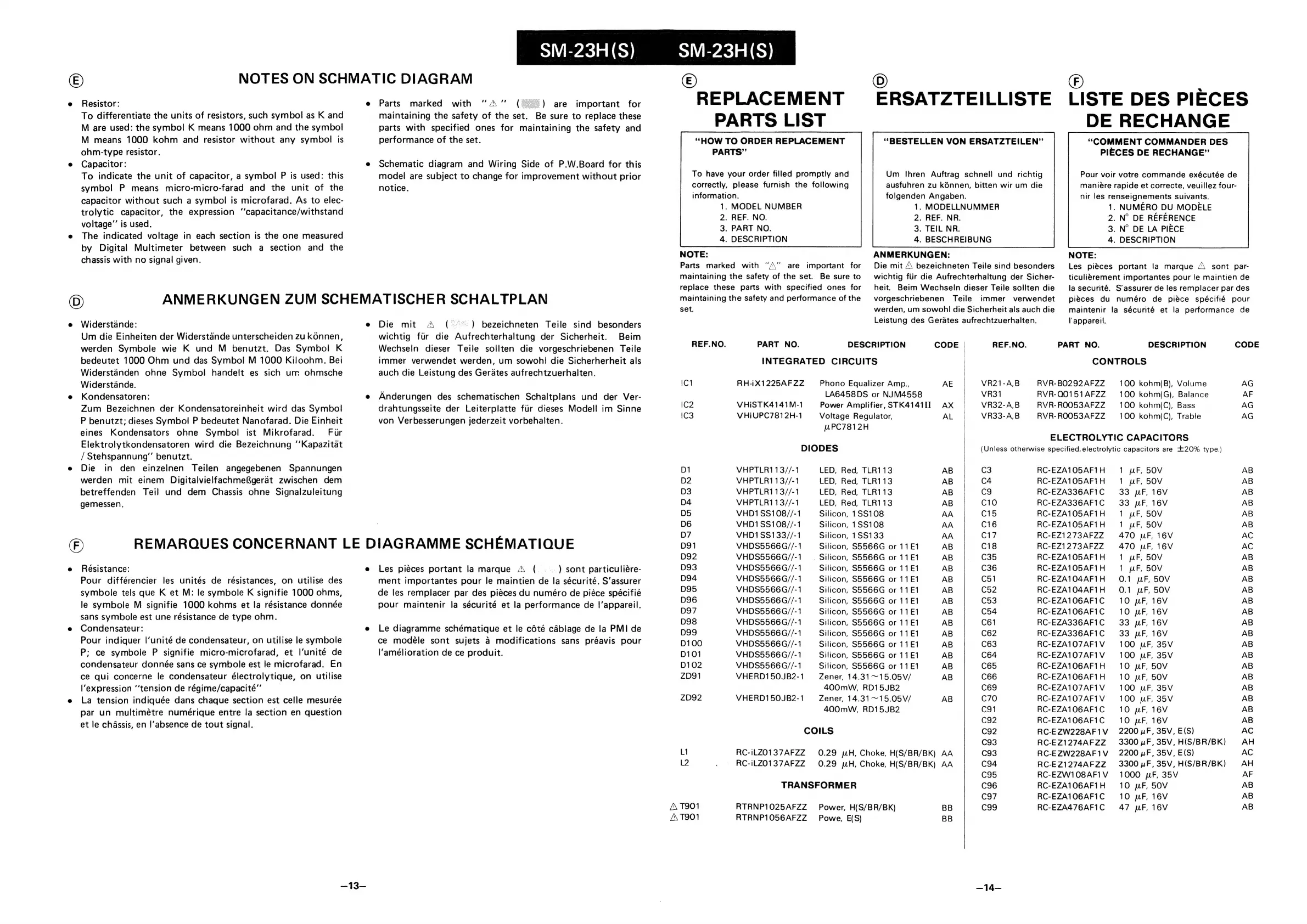

NOTES ON SCHMATIC DIAGRAM
marked with “A” ( are important for
maintaining the safety of the set. Be sure to replace these
parts with specified ones for maintaining the safety and
performance of the set.
Schematic diagram and Wiring Side of P.W.Board for this
model are subject to change for improvement without prior
notice.
ANMERKUNGEN ZUM SCHEMATISCHER SCHALTPLAN
e Die mit A
(--» ) bezeichneten Teile sind besonders
wichtig fur die Aufrechterhaltung der Sicherheit. Beim
Wechseln dieser Teile sollten die vorgeschriebenen Teile
immer verwendet werden, um sowohl die Sicherherheit als
auch die Leistung des Gerates aufrechtzuerhalten.
Anderungen des schematischen Schaltplans und der Ver-
drahtungsseite der Leiterplatte fur dieses Modell im Sinne
von Verbesserungen jederzeit vorbehalten.
REMARQUES CONCERNANT LE DIAGRAMME SCHEMATIQUE
Les piéces portant la marque A (_....) sont particuliére-
ment importantes pour le maintien de la sécurité. S’assurer
de les remplacer par des pieces du numéro de piéce spécifié
pour maintenir la sécurité et la performance de I’appareil.
Le diagramme schématique et le cété cdblage de la PMI de
ce modéle sont sujets a modifications sans préavis pour
l‘amélioration de ce produit.
©)
REPLACEMENT
PARTS LIST
“HOW TO ORDER REPLACEMENT
PARTS”
To have your order filled promptly and
correctly, please furnish the following
information.
1. MODEL NUMBER
2. REF. NO.
3. PART NO.
4. DESCRIPTION
NOTE:
Parts marked with “/\" are important for
maintaining the safety of the set. Be sure to
replace these parts with specified ones for
maintaining the safety and performance of the
set.
REF.NO.
IC1
IC2
IC3
D1
D2
D3
D4
D5
D6
D7
D91
D92
D93
D94
D95
D96
D97
D98
D99
D100
D101
D102
ZD91
ZD92
L1
/\ T901
/\ T901
©)
ERSATZTEILLISTE
“BESTELLEN VON ERSATZTEILEN”’
Um thren Auftrag schnell und richtig
ausfuhren zu kénnen, bitten wir um die
folgenden Angaben.
1. MODELLNUMMER
2. REF. NR.
3. TEIL NR.
4. BESCHREIBUNG
ANMERKUNGEN:
Die mit A\ bezeichneten Teile sind besonders
wichtig fiir die Aufrechterhaltung der Sicher-
heit. Beim Wechseln dieser Teile sollten die
vorgeschriebenen Teile immer verwendet
werden, um sowohl die Sicherheit als auch die
©
LISTE DES PIECES
DE RECHANGE
“COMMENT COMMANDER DES
PIECES DE RECHANGE”’
Pour voir votre commande exécutée de
manieére rapide et correcte, veuillez four-
nir les renseignements suivants.
1. NUMERO DU MODELE
2. N° DE REFERENCE
3. N° DE LA PIECE
4. DESCRIPTION
NOTE:
Les pieces portant la marque Z\ sont par-
ticulierement importantes pour le maintien de
la securité. S’assurer de les remplacer par des
pieces du numéro de piéce spécifié pour
maintenir la sécurité et la performance de
Leistung des Gerates aufrechtzuerhalten. l'appareil.
PART NO. DESCRIPTION CODE REF.NO. PART NO. DESCRIPTION CODE
INTEGRATED CIRCUITS CONTROLS
RH-iX1225AFZZ Phono Equalizer Amp., AE VR21-A,B RVR-BO292AFZZ 100 kohm(B), Volume AG
LA6458DS or NJM4558 VR31 RVR-Q0151AFZZ 100 kohm(G), Balance AF
VHiSTK4141M-1 Power Amplifier, STK4141II AX VR32-A,B RVR-ROO53AFZZ 100 kohm(C), Bass AG
VHiUPC7812H-1 Voltage Regulator, AL VR33-A,B RVR-ROO53AFZZ 100 kohm(C), Trable AG
LPC7812H
ELECTROLYTIC CAPACITORS
DIODES (Unless otherwise specified, electrolytic capacitors are +20% type.)
VHPTLR113//-1 LED, Red, TLR113 AB C3 RC-EZA1O5AF1H 1 uF, 50V AB
VHPTLR113//-1 LED, Red, TLR113 AB C4 RC-EZA105AF1H 1 UF, 50V AB
VHPTLR113//-1 LED, Red, TLR113 AB C9 RC-EZA336AF1C 33 uF, 16V AB
VHPTLR113//-1 LED, Red, TLR113 AB C10 RC-EZA336AF1C 33 uF, 16V AB
VHD1SS108//-1 Silicon, 1SS108 AA C15 RC-EZA1O5AF1H 1 KF, 50V AB
VHD1$S108//-1 Silicon, 1SS108 AA C16 RC-EZA105AF1H 1 uF, 50V AB
VHD1S$S133//-1 Silicon, 1$$133 AA C17 RC-EZ1273AFZZ 470 pF, 16V AC
VHDS5566G//-1 Silicon, S5566G or 11€1 AB C18 RC-EZ1273AFZZ 470 pF, 16V AC
VHDS5566G//-1 _. Silicon, SS5566G or 11E1 AB C35 RC-EZA1O5AF1H 1 pF, 50V AB
VHDS5566G//-1 Silicon, S5566G or 11E1 AB C36 RC-EZA1O5AF1H 1 wF, 50V AB
VHDS5566G//-1 Silicon, S6566G or 11E1 AB C51 RC-EZA104AF1H 0.1 wF, 50V AB
VHDS5566G//-1 Silicon, S5566G or 11E1 AB C52 RC-EZA1O4AF1H 0.1 wF, 50V AB
VHDS5566G//-1 Silicon, S5566G or 11£1 AB C53 RC-EZA1O6AF1C 10 uF, 16V AB
VHDS5566G//-1 Silicon, S5566G or 11E1 AB C54 RC-EZA1O6AF1C 10 pF, 16V AB
VHDS5566G//-1 Silicon, S5566G or 11E1 AB C61 RC-EZA336AF1C 33 pF, 16V AB
VHDS5566G//-1 Silicon, S5566G or 11£1 AB C62 RC-EZA336AF1C 33 uF, 16V AB
VHDS5566G//-1 Silicon, S5566G or 11£1 AB C63 RC-EZA107AF1V 100 pF, 35V AB
VHDS5566G//-1 Silicon, S6566G or 11E1 AB C64 RC-EZA1O7AF1V 100 pF, 35V AB
VHDS5566G//-1 Silicon, S5566G or 11E1 AB C65 RC-EZA1O6AF1H 10 pF, 50V AB
VHERD1 50JB2-1 Zener, 14.31~15.05V/ AB C66 RC-EZA106AF1H 10 pF, 50V AB
400mW, RD15JB2 C69 RC-EZA107AF1V 100 LF, 35V AB
VHERD1 50JB2-1 Zener, 14.31~15.05V/ AB C70 RC-EZA107AF1V 100 pF, 35V AB
400mW, RD15JB2 C91 RC-EZA10O6AF1C 10 pF, 16V AB
C92 RC-EZA106AF1C 10 pF, 16V AB
COILS C92 RC-EZW228AF1V 2200 uF, 35V, E(S) AC
C93 RC-EZ1274AFZZ 3300 uF, 35V, H(S/BR/BK) AH
RC-iLZO137AFZZ 0.29 WH, Choke, H(S/BR/BK) AA C93 RC-EZW228AF1V 2200 uF, 35V, E(S) AC
RC-iLZO137AFZZ 0.29 pH, Choke, H(S/BR/BK) AA C94 RC-EZ1274AFZZ 3300 uF, 35V, H(S/BR/BK) AH
C95 RC-EZW108AF1V 1000 uF, 35V AF
TRANSFORMER C96 RC-EZA106AF1H 10 pF, 50V AB
C97 RC-EZA106AF1C 10 pF, 16V AB
RTRNP1025AFZZ Power, H(S/BR/BK) BB C99 RC-EZA476AF1C 47 pF, 16V AB
RTRNP1O56AFZZ_ Powe, E(S) BB
